JCB接头内六角法兰面M6螺栓

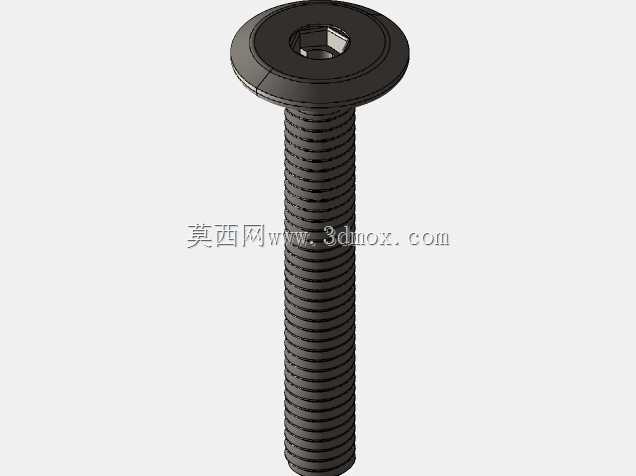

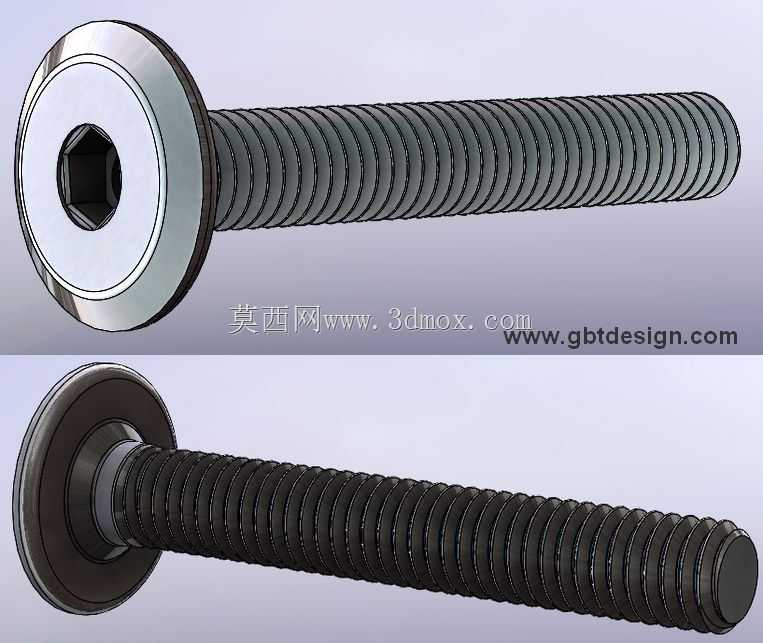

在工程机械液压管路连接、小型机电设备装配、工装夹具定位锁紧等场景中，这类带法兰面的内六角接头螺栓是应用频次极高的紧固连接件，尤其适配JCB系列工程设备的液压接头对接工位，能在有限的安装空间内完成稳定的锁紧固定，避免管路受振动冲击出现松脱渗漏问题。从实际使用需求出发，这款螺栓的设计完全贴合现场装配的工况要求：头部自带的一体式法兰盘相当于集成了平垫圈的作用，安装时无需额外搭配垫片，既减少了装配环节的零件清点工作量，也能增大螺栓头部与被连接件表面的接触面积，降低接触面压应力，避免软质连接件表面被压溃，同时法兰盘的存在还能在一定程度上阻挡外界灰尘、水汽渗入螺纹配合间隙，延缓螺纹锈蚀速度。螺栓采用内六角驱动形式，相比外六角结构，所需的装配操作空间更小，在狭窄的设备腔体内也能通过内六角扳手完成拧紧操作，适配设备内部紧凑的布局要求，拧紧时扳手与驱动孔的贴合面更大，不容易出现打滑滑角的问题，能承受更大的拧紧力矩，保证锁紧预紧力达到设计要求。螺纹部分按照实际公称尺寸做了完整的牙型还原，M6规格的螺纹适配市面上绝大多数同规格的螺纹孔与配套螺母，40mm的螺杆长度能覆盖多数薄板叠接、接头对接的厚度需求，安装时螺杆伸出被连接件的长度控制在2-3个牙距，既保证足够的螺纹啮合长度满足锁紧强度要求，也不会因为螺杆过长干涉周边其他零部件的运动轨迹。建模过程中完全参照实物的尺寸公差做反向还原，头部法兰的厚度、内六角孔的深度、螺纹的牙距牙型都和实物保持一致，法兰盘与螺杆的过渡位置做了合理的圆角处理，既还原了实际零件的加工工艺特征，也避免模型出现尖锐直角导致的工程图导出错误，能直接用于装配干涉检查、工装夹具设计配套、设备维修备件的测绘参考等实际工作场景，结构设计人员在做管路布局、连接结构选型时，可以直接调用该模型完成虚拟装配，提前验证安装空间是否充足、连接强度是否满足工况载荷要求，减少实物试装的反复调整工作量。
