环形密封槽小环机械结构设计

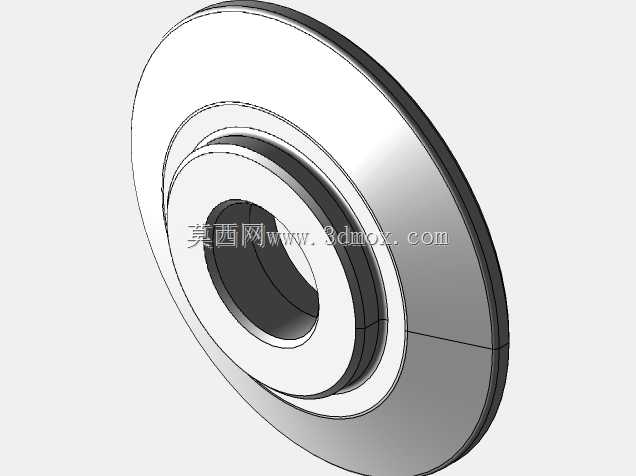

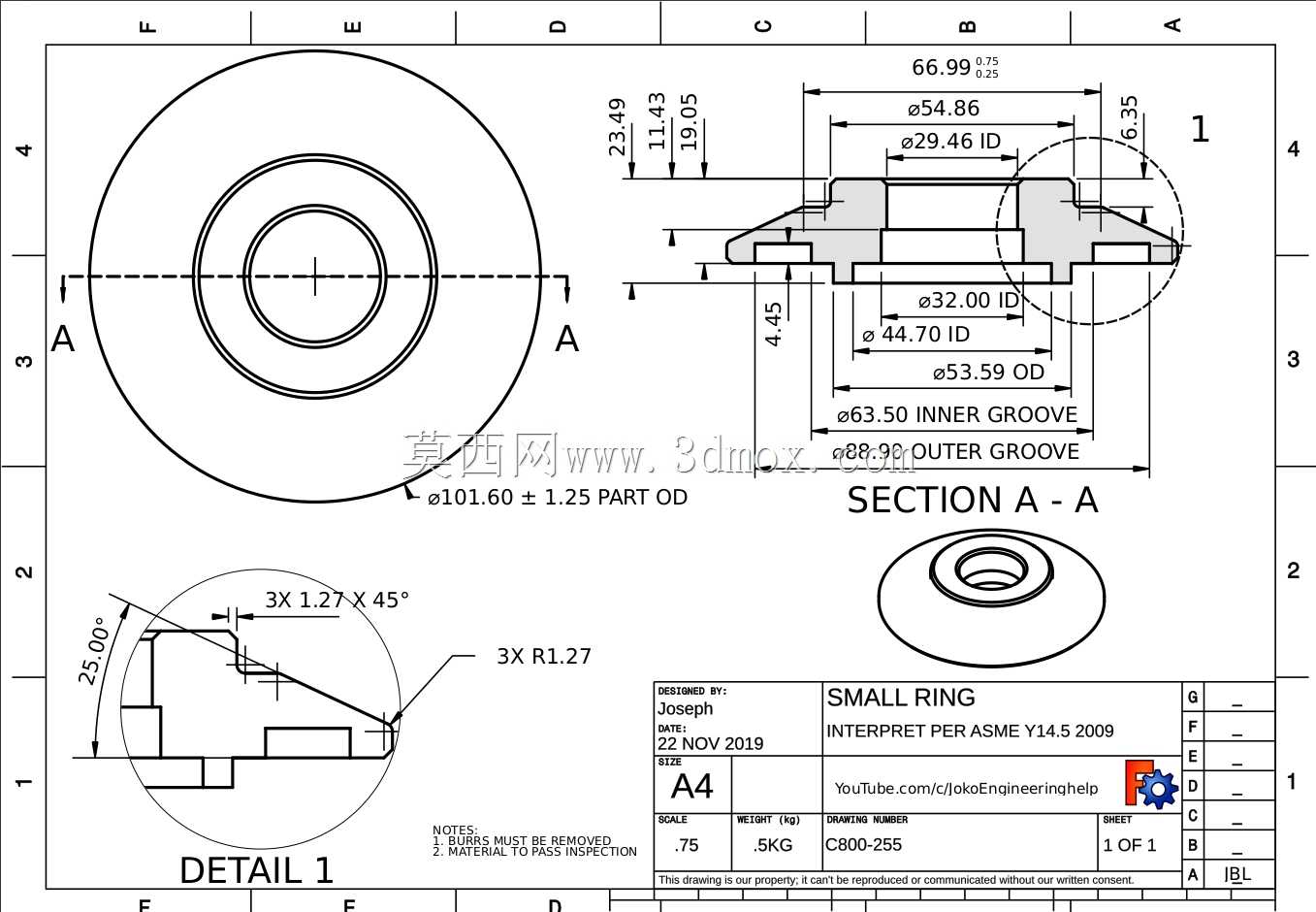

该环形零件属于回转类密封配套构件，主要应用于流体管路、旋转轴系的静密封或低速动密封场景，在液压阀组、小型泵体、气动接头的装配环节中，可通过内外圈的凹槽结构嵌入O型密封圈，阻断介质沿配合面的泄漏路径，同时承担轴向定位的辅助作用，避免密封件在装配或运行过程中出现移位、挤切失效的问题。从结构设计逻辑来看，零件采用完全对称的双边构型，所有加工特征均围绕中心轴线回转分布，既降低了数控车削的装夹找正难度，也能保证装配时无需区分周向朝向，大幅提升产线装配的作业效率。零件的外形尺寸控制严格，最大外圆直径为101.60mm，整体轴向总高度为66.99mm，外圆尺寸公差控制在±1.25mm范围内，可适配常规公称通径的配套安装腔体，安装时无需额外调整配合间隙，直接压入对应基座孔位即可完成初步定位。内圈设置两级阶梯通孔，最小内孔直径32mm，第二级内孔直径44.7mm，可适配不同直径的穿轴或管路对接需求，内外壁分别设置环形凹槽，内槽直径53.59mm、外槽直径63.5mm，槽宽尺寸经过匹配计算，可容纳标准线径的橡胶密封圈，保证密封压缩量处于合理区间，既不会因压缩量过大导致密封圈过早老化，也不会因压缩量不足出现密封泄漏。零件的边角位置设置了3处R1.27的圆角过渡，同时在外缘位置设计了3处1.27×45°的倒角结构，一方面可去除机加工产生的锐边毛刺，避免装配时划伤操作人员或割损密封圈表面，另一方面也能在零件压入安装腔时起到导向作用，减少装配卡滞的概率。局部细节位置设置了25°的斜切面结构，可在零件与对接端面贴合时形成楔形压紧效应，进一步提升端面贴合的紧密性，避免高压工况下出现介质渗漏。整个零件的形位公差围绕同轴度、端面跳动进行控制，保证内外圆、密封槽与中心轴线的同轴误差处于允许范围内，避免运行过程中出现偏磨导致密封件提前失效。建模过程中所有特征均采用参数化驱动，尺寸标注完全符合机械制图规范，可直接导入CAM模块生成车削加工程序，也可用于装配环节的干涉检查，验证其与周边配套零件的配合间隙是否合理，为后续的工艺编制、工装设计提供准确的三维数据支撑。
