折叠隔墙弧形轨道配套滚轮吊具结构

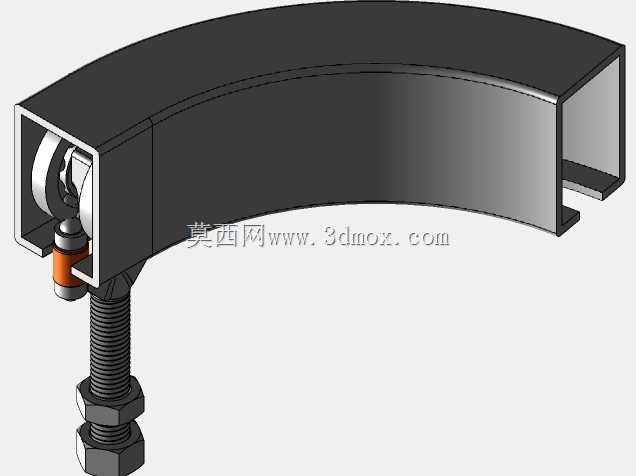

在商用空间灵活隔断、民用住宅折叠门系统的布设场景中，弧形弯曲轨道的走行部件一直是结构设计的难点，直轨吊轮无法适配弯道处的曲率变化，容易出现卡滞、晃动、运行噪音大的问题，这套滚轮吊架正是针对弧形走行场景开发的配套承载部件。从实际使用需求出发，该吊架需要同时承担竖向承重与水平导向的双重功能，上部的两组滚轮对称卡在弧形轨道的内腔中，滚轮的轮缘轮廓完全匹配轨道的内截面形状，在弯道段通过滚轮的自转配合吊架本体的小幅转动，顺畅通过曲率固定的弯曲段，不会出现轮缘啃轨、滑动摩擦的情况。下部的吊杆采用螺纹调节结构，配套两个锁紧螺母，安装时可以根据门体或者隔墙板的实际吊装高度，旋转吊杆调整伸出长度，调整到位后将两个螺母对顶锁紧，既可以抵消加工、安装带来的尺寸误差，也能在长期运行中防止螺纹松动，避免门体下沉错位。设计过程中优先考虑了运行的平稳性，两组滚轮的间距经过反复校核，既保证过弯时不会因为间距过大出现卡滞，也不会因为间距过小导致走行时左右摆幅超标，滚轮内部自带润滑轴承，滑动摩擦转为滚动摩擦，推动隔断或者门体时的阻力极小，日常使用无需频繁加注润滑脂。吊架本体与吊杆的连接部位设置了缓冲衬套，能够吸收门体开关过程中产生的小幅振动，避免金属硬接触产生的异响传递到门体上。从安装边界来看，吊杆的螺纹段长度覆盖了常规隔墙吊装的调节范围，上部滚轮组的整体外廓尺寸适配市面上主流的弧形折叠门轨道内腔尺寸，不需要对现有轨道做额外裁切改造，直接将滚轮组从轨道端部穿入即可完成布设，后续维护时只需要拆下端部限位件就能将吊架整体取出，更换易损件十分方便。在实际项目应用中，这类部件多用于酒店宴会厅活动隔断、办公空间折叠隔墙、家装弧形转角推拉门的吊装走行系统，单组吊架的承重能力匹配常规厚度的隔断板材与门体重量，多组吊架配合使用时，能够保证整面折叠隔墙在弧形轨道上顺畅收折与展开，不会出现相邻板块错位、运行不同步的问题。结构建模时对滚轮与轨道的配合间隙做了精确设定，既保留足够的活动余量适配安装时的轨道形位公差，也不会因为间隙过大导致门体晃动，所有棱角位置都做了倒角处理，避免安装过程中划伤施工人员，也减少应力集中带来的部件断裂风险。
