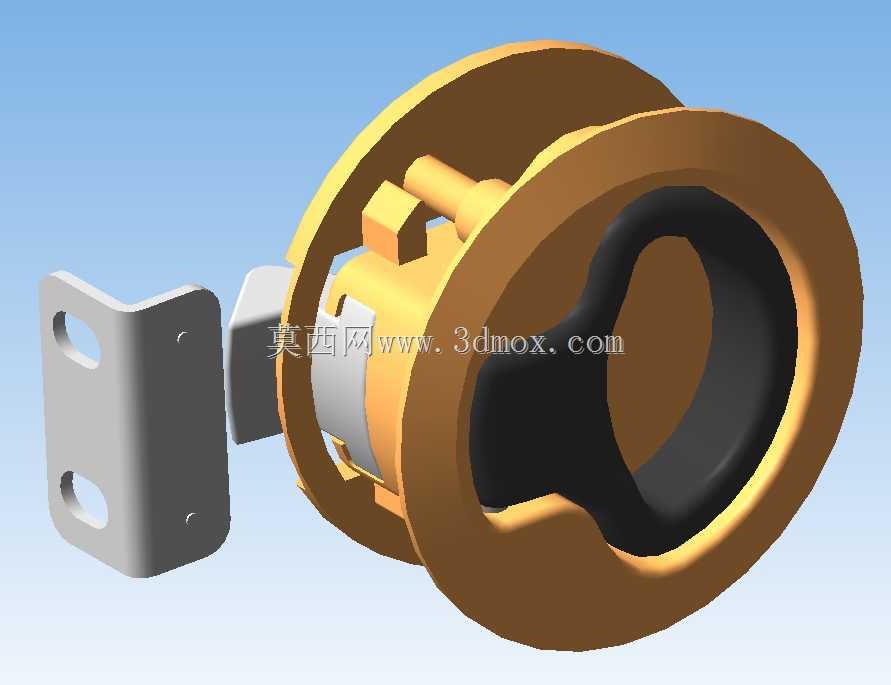

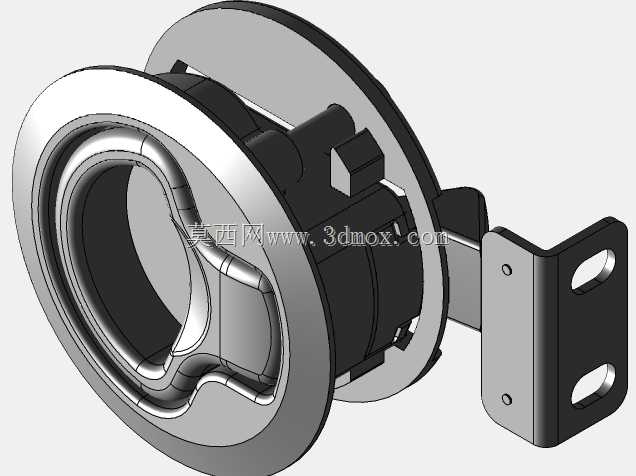

嵌入式暗装门用锁闭结构三维设计

这款嵌入式暗装门锁结构，主要应用于各类工业设备舱门、特种柜体门板、改装车辆舱室门的锁闭场景，区别于普通民用外露式门锁，其安装完成后仅操作端与门板外表面齐平，不会在门板外侧形成凸起结构，能避免设备转运、人员通行过程中剐蹭衣物或磕碰周边构件，在空间紧凑的设备舱、有洁净要求的柜体场景中适配性极强。从结构设计逻辑来看，整个锁体分为安装固定座、锁芯传动组件、锁止环三个核心部分，固定座采用折弯成型的金属支架结构，预留两个沉头安装孔位，可直接通过螺栓固定在门板内侧的预设安装位上，支架的折弯角度经过匹配计算，能保证锁体装入后整体与门板保持垂直，不会出现锁芯偏斜导致的卡滞问题。锁止环采用法兰式圆盘结构，外圈直径与门板上的预开孔尺寸完全匹配，安装时从门板外侧嵌入开孔，内侧与传动组件卡接固定，圆盘边缘做了小尺寸倒角处理，既方便安装时对准导入，也能避免开孔边缘的毛刺划伤操作人员。操作端采用内凹式的异形把手结构，不需要额外配置钥匙，直接通过手指扣入内凹区域转动即可完成解锁与锁止操作，把手的内凹深度经过人体工程学验证，成年人手指可轻松伸入施力，转动角度控制在90度范围内，转动到锁止位置时，传动组件带动锁舌伸出，卡入门框对应的锁止卡槽内，转动到解锁位置时锁舌完全收回，不会阻碍门板开合。从安装边界来看，门板开孔需要匹配锁止环的外径尺寸，固定座的安装孔距与锁体中心的偏移量经过精准核算，安装时不需要在门板内侧额外焊接辅助支架，只要按照预设尺寸开孔、攻丝即可完成固定，锁体整体的轴向长度控制在较小范围内，不会占用门板内侧过多的安装空间，即使是厚度较薄的钣金门板也能适配。传动组件内部做了限位结构，转动到极限位置时会自动卡止，不会出现过度转动导致的结构损坏，锁舌的伸出长度经过匹配设计，既能保证锁止后与门框卡槽有足够的啮合深度，避免受振动后意外脱开，也不会因为伸出过长导致门板开合时与门框发生剐蹭。整个结构的运动部件之间预留了合理的配合间隙，即使在有少量粉尘、凝露的工业环境中使用，也不会轻易出现卡滞问题，日常维护只需要定期在传动位置涂抹少量润滑脂即可，不需要复杂的拆解保养。
