大口径管道式流体计量传感装置结构

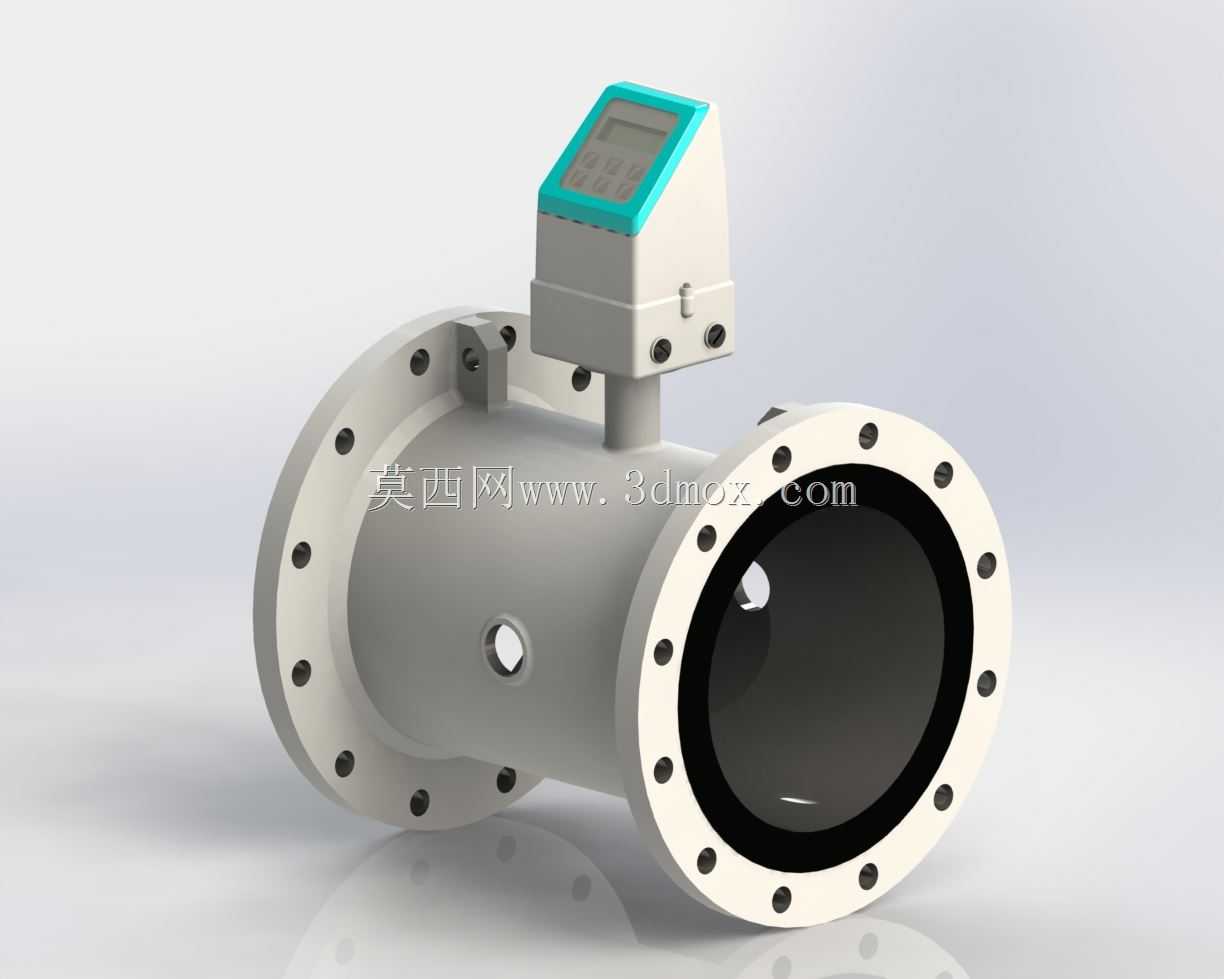

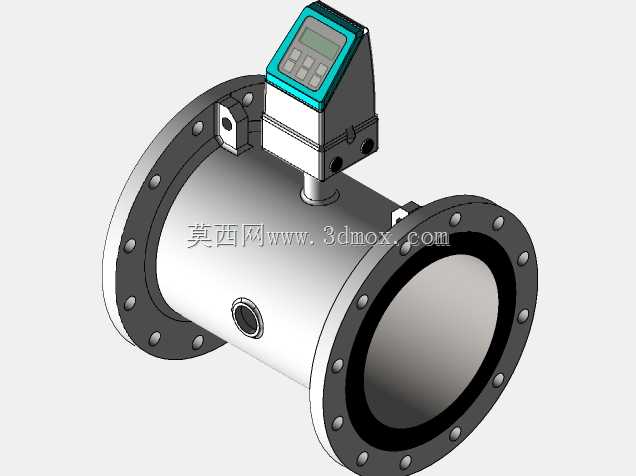

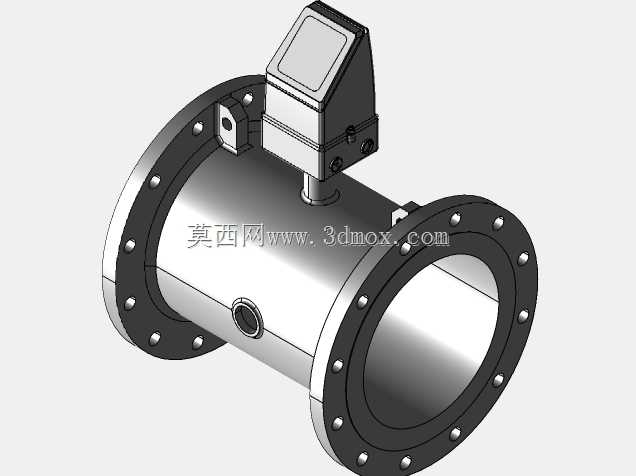

该款计量装置主要面向大口径工业流体输送场景，适配给排水、市政供热、化工流体输送、油气集输等管线的流量连续监测需求，安装在管线直管段位置，可实时获取管内流体的瞬时流量、累计流量等核心参数，为生产调度、能耗核算、贸易计量提供可靠的数据支撑。从结构设计来看，主体采用圆筒形通腔结构，两端采用标准法兰连接形式，法兰盘上均匀布置螺栓孔，安装时可直接与同压力等级的管线法兰对接，密封面适配常规橡胶或金属缠绕垫片，能满足不同压力等级管线的密封要求，安装时需保证前后预留足够的直管段长度，避免弯头、变径等扰流部件影响计量精度。上部的变送显示单元采用一体化安装设计，通过短接立柱与测量腔体刚性连接，显示端外壳做了倾斜角度处理，方便现场巡检人员站立状态下直接读取数据，无需俯身或额外调整观察角度，外壳防护结构可适配户外露天、车间多尘等常规工业安装环境，接线接口设置在壳体侧下方，方便现场布线时做防水弯处理，避免雨水沿线缆渗入壳体内部。测量腔体内部无突出阻流部件，压损相对较小，不会对管线内的流体输送造成额外的能耗负担，腔体侧壁预留的检测探头安装位做了密封强化处理，可保证长期运行下无介质渗漏风险。建模过程中严格遵循工业仪表的安装尺寸规范，法兰的螺栓孔分布圆直径、密封面尺寸、通腔内径、整体长度等参数均匹配12英寸公称通径的管线安装要求，上部变送单元的外形尺寸、安装位置也参考了实际工业现场的操作空间需求，预留了足够的接线、调试操作空间，不会出现安装后与周边管线、支架发生干涉的问题。结构建模时对法兰螺栓孔、密封槽、探头安装位、显示窗等细节都做了还原，可直接用于管线布局的干涉校验、安装方案模拟，也可作为工业场景三维可视化、教学演示的模型素材使用，能直观展示该类计量设备的结构组成与安装形式。
