食品流体输送不锈钢管道分配盘

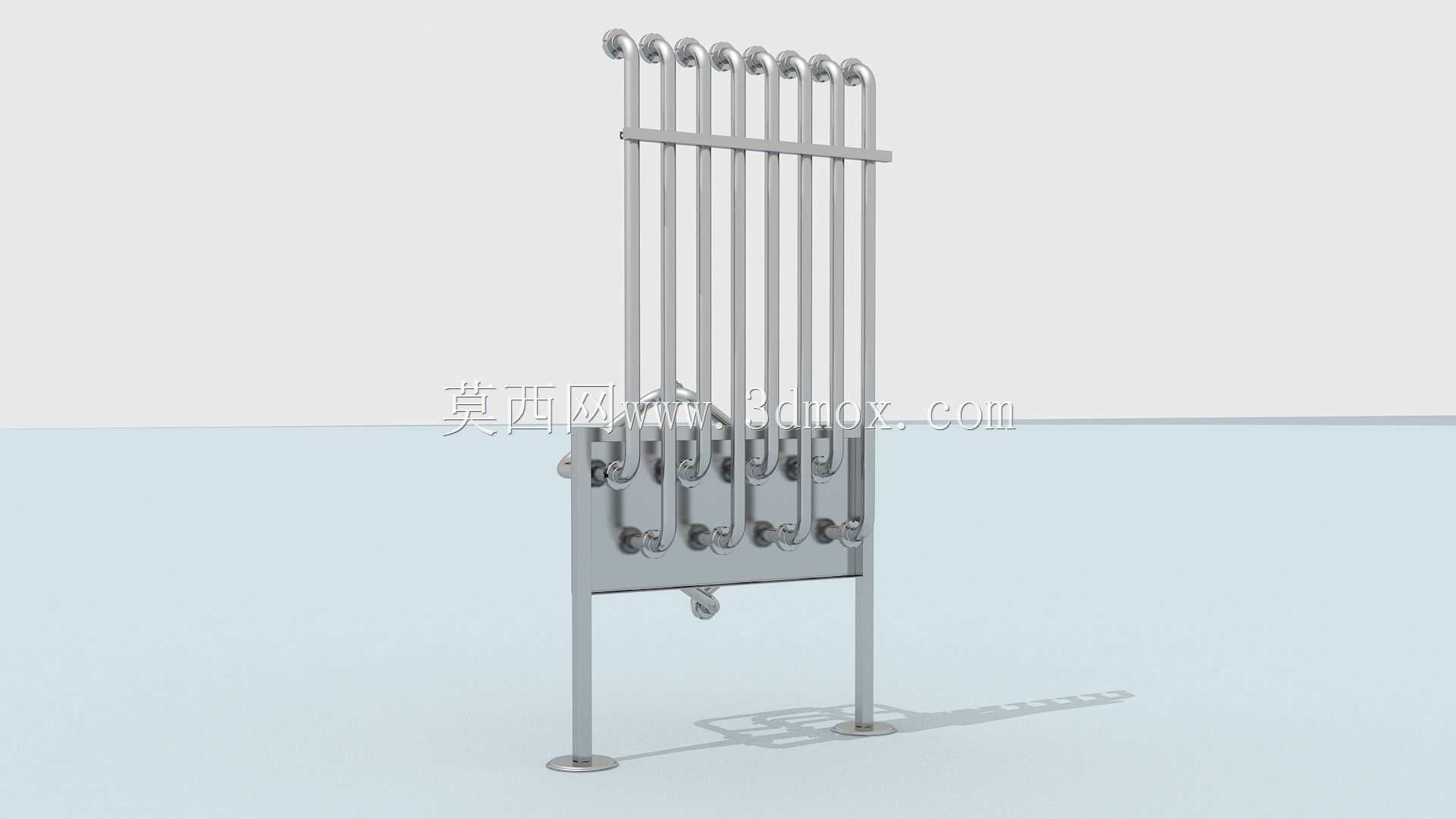

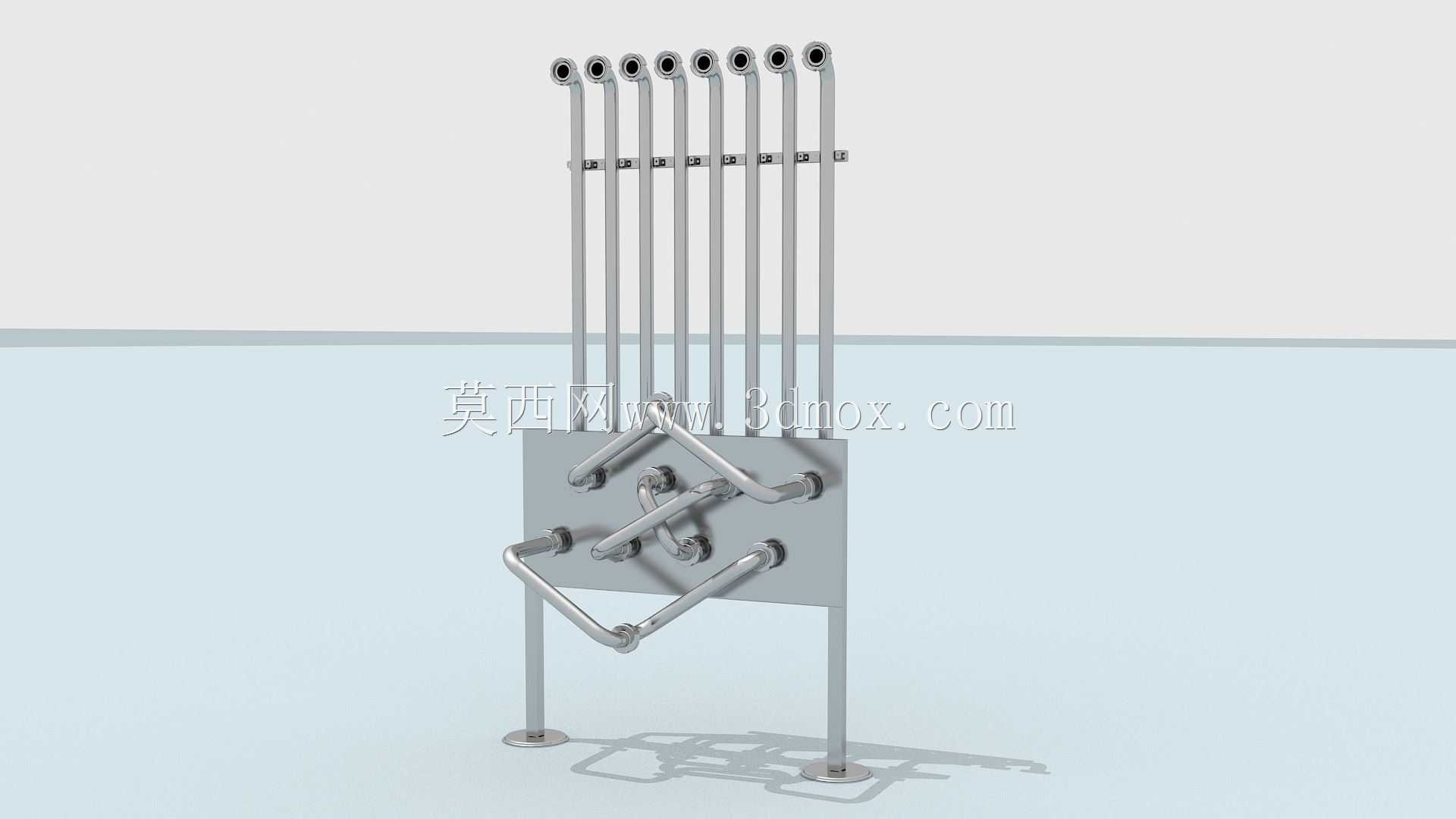

这套管道分配装置主要面向乳制品、果蔬汁等食品流体加工产线的介质分流管控场景，在中小型乳品加工厂、鲜榨果汁生产车间的物料输送工段应用广泛，可实现单路来料向多支路加工工位的可控分配，替代传统多组独立阀门拼接的冗余管路布局，减少管路残留与卫生死角。主体承载面板采用食品级不锈钢板材加工，可根据接触介质的腐蚀等级选用AISI304或AISI316材质，适配DN80规格的主进料管路，上方排布的多组竖直输出接口可对接不同加工单元的进料端，下方通过弯管排布将主路介质引导至各支路控制端，每支路配置独立的截止操控结构，可单独调节通断状态，适配不同生产批次的管路切换需求。设计阶段优先考虑食品生产的卫生要求，所有管路弯折处均采用大圆弧过渡结构，避免直角弯折造成的物料积存，降低CIP清洗的难度，管路连接端采用标准快装接口结构，方便日常拆装维护与密封件更换。底部配置的支撑支脚可直接固定在车间地面或操作平台上，支脚高度预留了管路下方的操作空间，方便操作人员对接下方的输出管路、操控支路阀门，整体安装边界紧凑，无需额外搭建大型支撑框架，可直接嵌入现有产线的管路系统中，不需要对原有管路做大规模改动。管路排布采用对称式布局，主进料端位于面板侧方，进入分配腔后通过等径弯管分配至各竖直支路，各支路的管路长度、弯折角度保持一致，可降低不同支路的介质流阻差异，保证各工位进料压力均衡，避免出现远端工位流量不足的问题。面板表面做拉丝钝化处理，无突出的尖锐棱角，日常清洁时可直接擦拭表面，不易积灰积污，所有焊接位置均做抛光打磨处理，焊缝与母材平齐，不存在凹凸不平的卫生死角，符合食品加工设备的卫生设计规范。
