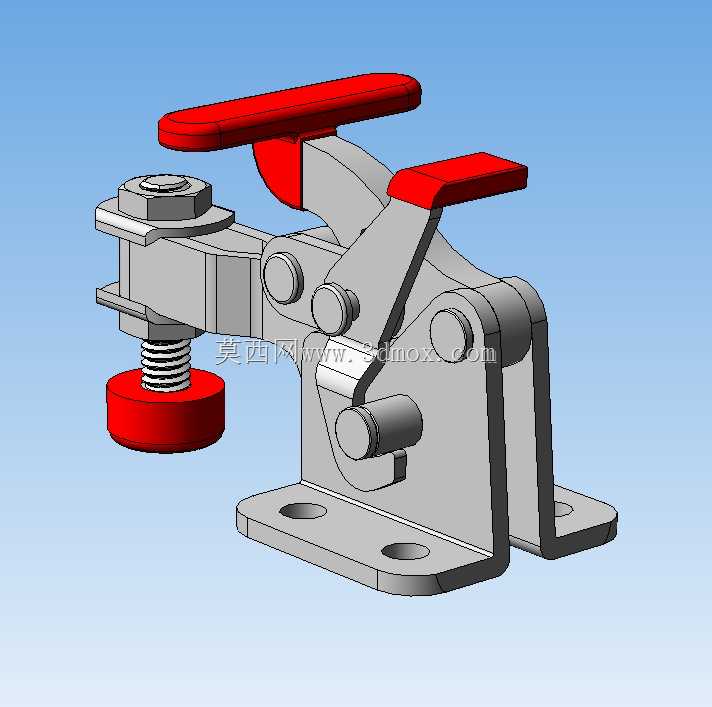

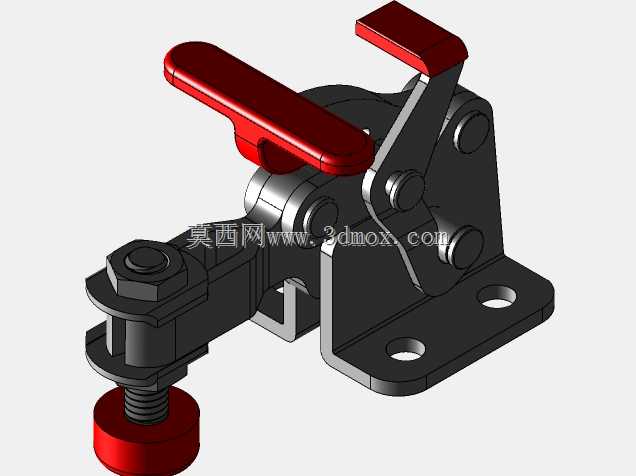

带锁定杆杠杆式紧凑型快速夹紧夹具

在工装治具设计、小型零部件装配、钣金件定位焊接、电子元器件组装等场景中，这类带锁定杆的紧凑型夹紧装置是工位上的高频使用部件，相比传统的螺栓压紧、气缸压紧方案，它不需要外接动力源，纯机械结构的可靠性更高，在没有气源电源的手工工位、户外临时装配场景下都能快速部署使用。从结构设计来看，这款夹具采用了复合杠杆增力机构，通过两级铰接的杠杆臂将人手施加在操作手柄上的力放大数倍后传递到压头位置，压头下方配套了可调行程的压紧螺杆，螺杆底部带防滑压盘，既可以根据被夹紧工件的厚度调整压合行程，也能避免压合过程中工件表面被压伤，同时压盘的接触面积更大，单位面积压强更低，针对薄壁件、易变形工件的夹紧适配性更好。锁定杆的设计是这款夹具区别于普通快速夹钳的核心特征，当夹具完成夹紧动作后，锁定杆会卡入铰接机构的死点位置，即使加工过程中工件受到振动、切削力冲击，夹具也不会出现意外松脱的情况，相比无锁定的普通夹钳，它的夹紧安全冗余更高，在有轻微振动的钻削工位、打磨工位上使用时，不需要额外增加防松结构。安装层面，夹具的底座采用了带两个安装孔的平板式结构，安装孔的孔位间距经过标准化设计，可以直接适配现有通用工装板的T型槽间距，也可以通过螺栓直接固定在专用工装的安装面上，整体安装边界紧凑，横向占用空间比同夹紧力的普通卧式夹钳缩小近三分之一，在狭小的工装空间、多工位密集排布的装配线上使用时，不会出现相邻夹具干涉的问题。实际使用过程中，操作人员只需要扳动红色的操作手柄即可完成夹紧动作，扳动锁定杆即可快速释放，单手就能完成全部操作，不需要额外工具，单工位的工件装夹时间可以缩短到一秒以内，大幅提升批量加工、装配过程中的工位节拍。压头部分的螺杆采用了细牙螺纹设计，行程调节精度更高，调整到位后可以通过顶部的锁紧螺母锁死行程，避免反复装夹过程中行程出现偏移，铰接位置的销轴都做了淬火硬化处理，长期反复扳动使用也不会出现铰接孔磨损、间隙变大的问题，整体结构没有易损的弹性元件，日常维护只需要定期在铰接位置加注润滑脂即可，使用寿命远高于带弹簧复位的普通夹钳。
