大口径排水管修复用塑料卡箍结构

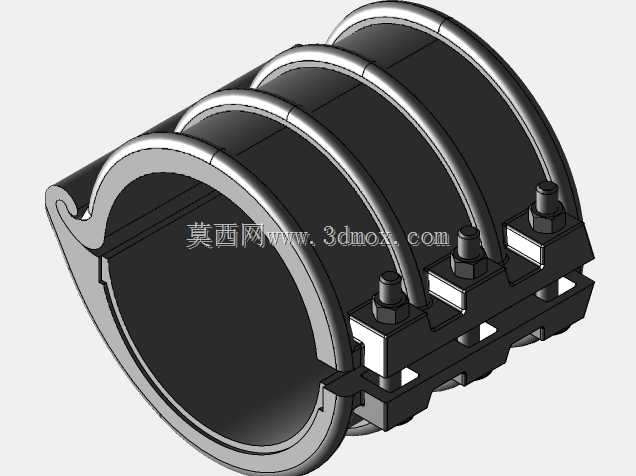

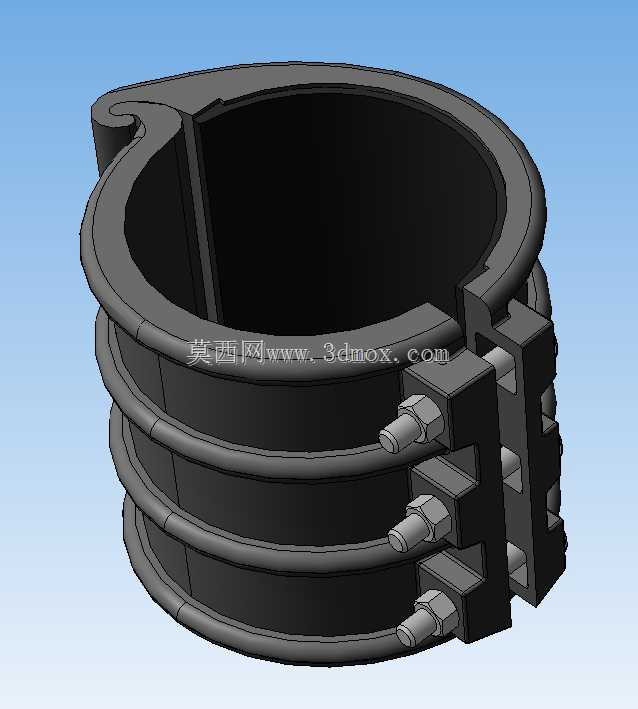

在民用建筑排水、市政室外排污管线的运维场景中，已敷设的塑料排水管常因地基沉降、外力挤压、管材老化出现局部开裂、接口渗漏问题，若采用传统截断换管的维修方式，不仅需要排空管线内积水、开挖作业面，还会中断排水系统运行，对高层住宅、商业综合体这类持续排水需求的场景影响极大，这类塑料修复卡箍就是针对这类痛点开发的管路快修配件。该卡箍适配外径215至220毫米的塑料排水管材，整体采用对开式抱箍结构，单侧设置铰接式卡扣定位结构，另一侧布置三组螺栓锁紧机构，安装时无需截断原有管线，只需将渗漏点位周边管壁清理干净，在渗漏处包覆配套密封胶垫后，将两片卡箍对合扣在管材外侧，先卡入铰接端的定位卡扣实现预固定，再逐次拧紧另一侧的锁紧螺栓，即可通过卡箍内壁的环形加强筋挤压密封垫，在破损点位形成可靠的密封结构，整个安装过程可在带少量余水的工况下完成，单人操作半小时内即可完成单点修复，大幅降低管线维修的时间成本与人工成本。从结构设计层面看，卡箍主体采用改性增强塑料注塑成型，相比传统金属抱箍，不会因长期接触污水产生锈蚀，也不会出现金属卡箍长期箍紧塑料管导致的管材应力开裂问题；内壁设置的多道环形凸筋，一方面可以增加与密封垫的接触摩擦力，避免胶垫在管内水压作用下移位，另一方面可以均匀分散锁紧螺栓的压紧力，避免局部压力过大压裂塑料管材。卡箍的锁紧螺栓采用内嵌式金属嵌件设计，螺栓与塑料基体之间设置金属衬套，拧紧时的扭矩不会直接作用在塑料基体上，避免长期应力下塑料件出现蠕变松弛，保证密封结构的长期可靠性。铰接端的卡扣结构做了大圆角过渡设计，安装时可以快速对位，不需要额外扶持卡箍片即可完成预定位，适配井下、高空管廊这类操作空间受限的作业场景。卡箍的轴向宽度覆盖常见的管材开裂、接口脱开的破损范围，锁紧后可承受0.1MPa以内的排水管线工作压力，完全满足重力流排水管线的密封要求，同时塑料材质的自重较轻，大口径规格单人即可搬运安装，不需要额外吊装辅助，在老旧小区排水管线改造、厂区排污管应急抢修场景中应用广泛。
