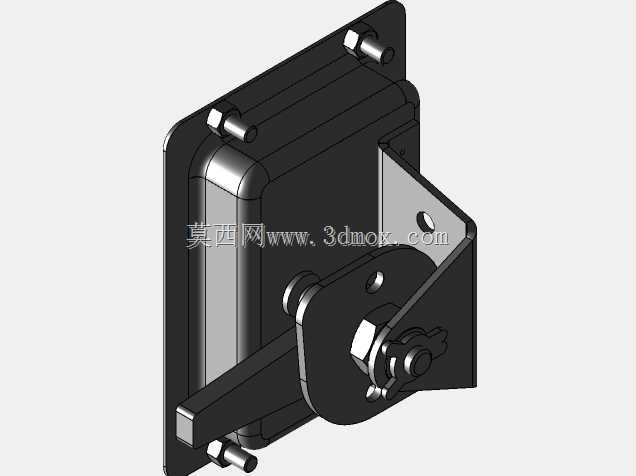

带T形操作手柄的多位置插锁结构

这类带T形手柄的多位置插锁，常应用在需要多档位锁止定位的工业舱门、设备防护盖板、特种车辆舱体以及小型机柜的启闭结构上，区别于普通单点位插锁仅能实现开、关两档固定，它可以根据实际使用需求，在多个行程位置完成锁舌的定位卡合，适配不同密封压紧度需求或者半开限位的使用场景。从结构设计来看，外露的T形手柄做了贴合手部施力的轮廓处理，操作人员无需额外工具，徒手扳动即可完成锁止与解锁动作，手柄与内部插销的传动衔接处做了防松脱的限位结构，避免频繁操作后传动件出现窜动脱落；锁体外部的方形安装基座做了嵌入式沉台设计，安装后基座表面可与安装面板保持齐平，不会突出在外造成磕碰，也能减少外部灰尘、水渍进入锁体内部的概率，适配有一定防护要求的户外或工业车间使用场景。插锁的锁舌部分采用了金属材质加工，和锁体内部的导向槽做了间隙配合，扳动手柄时锁舌沿导向槽做直线伸缩动作，多档位的定位结构设置在手柄转轴与锁体基座的配合面，通过不同位置的定位凹坑与弹性顶珠配合，实现不同伸出长度下的锁止固定，每一档位都有清晰的卡位反馈，操作人员无需目视确认，仅凭手部触感就能判断是否卡合到位。在安装边界上，方形基座的安装孔位采用对称布局，适配常见的舱门面板开孔尺寸，安装时从面板外侧放入基座，背部通过紧固件锁紧即可完成固定，不需要复杂的定制加工；锁体后部的传动摇臂做了圆弧过渡处理，扳动手柄过程中不会和周边的安装结构发生运动干涉，锁舌的最大伸出长度可以满足常规舱门与门框之间的搭接锁止需求，即使舱门因为长期使用出现轻微的形变偏移，多档位的调节空间也能保证锁舌可以顺利卡入锁座，不会出现锁止失效的情况。在实际选型使用中，这类插锁不需要配套复杂的电控系统，纯机械结构的可靠性更高，在振动较大的设备或者移动载具上使用时，不会因为线路松动或者供电问题出现锁止故障，T形手柄的受力结构比小型旋钮式锁具更适合需要频繁启闭、或者操作人员佩戴劳保手套操作的场景，扳动时的施力力臂更长，解锁和锁止的操作力度更适中，长期使用也不会出现手柄断裂或者操作卡滞的问题。锁体内部的运动部件都预留了润滑脂存储槽，出厂预填润滑脂后可以满足长期免维护的使用需求，减少设备运维过程中的配件更换频次。
