多管路交叉固定夹持组件结构设计

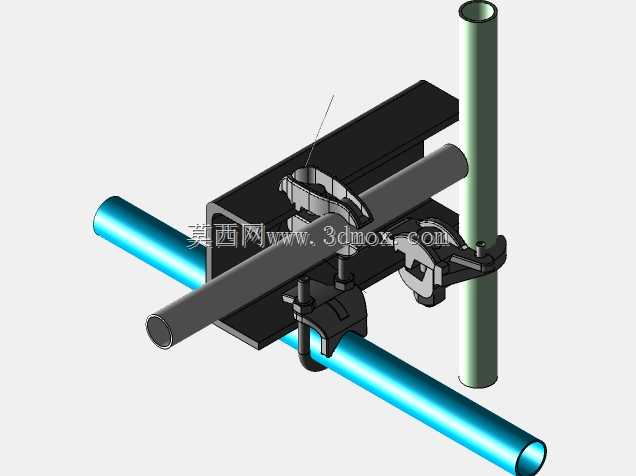

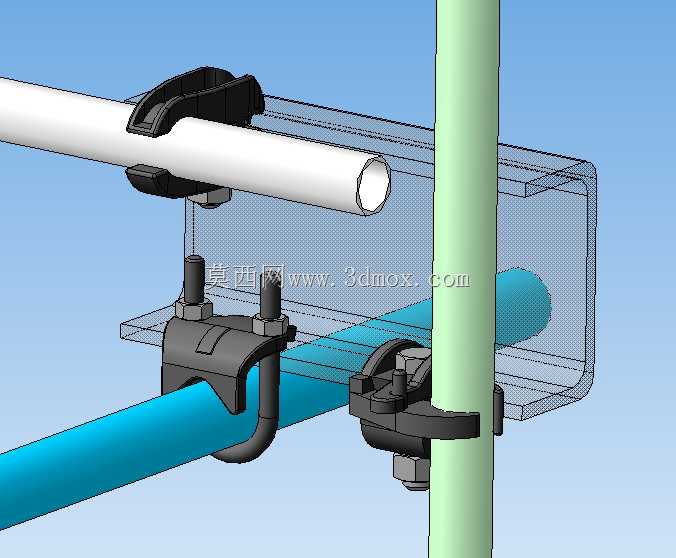

这套夹持组件主要面向工业现场多管路并行、交叉排布的固定需求，在自动化生产线、液压气动系统集成、设备外围管线布设场景中十分常用，能解决不同走向、不同管径管路交汇位置的固定难题，避免管路运行过程中因流体脉动、设备振动产生移位、磨损、接头松脱等问题。从结构设计来看，组件针对三种不同走向的管路做了适配：水平横向布置的白色管路采用快装式卡扣结构，卡扣自带弹性张紧余量，安装时无需额外工具即可卡入管身，卡扣底部带定位卡槽，可直接卡接在安装基座的预设槽位内，降低现场装配的工作量；斜向布置的蓝色管路采用U型螺栓配合压块的固定形式，U型螺栓跨接管身底部，上方的弧形压块与管身外壁弧度完全贴合，拧紧两侧螺母即可实现牢靠锁紧，这种结构可适配一定范围内的管径公差，即便管路外壁存在轻微尺寸偏差也能保证夹持力均匀，不会出现局部应力集中压伤管壁的情况；垂直布置的浅绿色管路采用分体式抱箍结构，抱箍分为上下两个半环，通过侧边螺栓锁紧，抱箍与安装基座之间带定位凸台，可限制抱箍沿管轴方向的窜动，保证垂直管路的安装垂直度。安装基座采用带网格加强筋的槽型结构，在保证整体结构强度的同时尽可能降低自重，基座上预设的安装孔位与三类夹持件的定位结构一一对应，现场安装时无需额外打孔适配，所有夹持件的安装边界都经过校核：横向卡扣的安装操作空间预留了足够的手指操作余量，U型螺栓的螺母位置预留了标准扳手的转动空间，垂直抱箍的锁紧螺栓位置避开了相邻管路的干涉区域，即便在管路密集排布的狭小空间内也能完成装配作业。设计过程中针对不同材质的管路做了夹持面的适配优化，所有与管身接触的夹持面都做了圆角过渡，避免锐边划伤管路外壁，针对有绝缘、防振需求的场景，夹持面还可预留缓冲垫的安装槽位，加装橡胶垫后既能吸收管路振动，又能避免金属夹持件与非金属管路直接接触产生电化学腐蚀。整套组件的排布逻辑充分考虑了管路的维护便利性，任意一路管路的拆卸都不会影响另外两路的固定状态，后期更换管路时只需松开对应夹持件即可，无需拆解整个固定结构，大幅降低后期运维的工作量。
