快拆式通风管道钢制抱箍锁紧结构

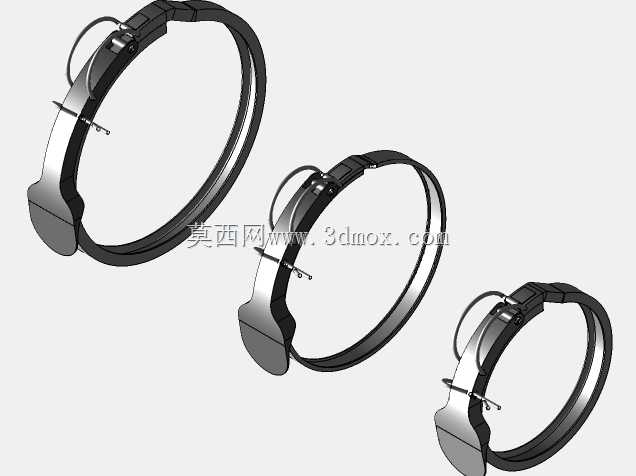

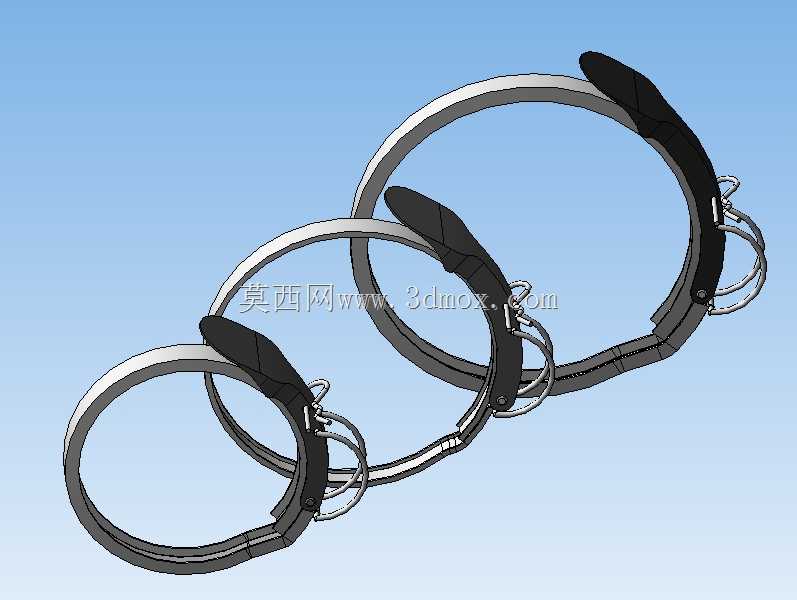

这类快拆式钢制抱箍主要应用在通风除尘、暖通空调、工业废气输送等管路系统中，用来实现硬质风管、柔性风管与设备接口的快速对接与锁紧，相比传统螺栓紧固的管箍，无需额外工具即可完成拆装，在需要频繁更换管路、定期清理风道内部积尘、临时接驳通风点位的作业场景中，能大幅降低管路拆装的工时消耗。从结构设计来看，整套抱箍采用环形钢带作为主体承力部件，钢带的厚度根据适配管径做了对应匹配，保证锁紧状态下能提供足够的径向抱紧力，避免通风系统带压运行时出现接口漏风、管路脱开的问题。快拆机构的核心是偏心锁紧手柄加联动拉环的结构，手柄与钢带端部通过销轴铰接，扳动手柄时利用偏心距的变化拉动钢带收紧，拉环结构则用来对接钢带的另一端，开合过程中不需要拧动任何螺纹紧固件，操作人员单手即可完成锁紧与释放动作。设计过程中需要重点考虑几个边界条件：首先是钢带的曲率要与适配风管的外径完全匹配，避免抱紧时出现局部应力集中导致钢带变形，或者接触面积不足导致锁紧力不够；其次是偏心手柄的锁紧行程要做冗余设计，既要保证钢带磨损后仍有足够的收紧量，也要避免行程过大导致扳动手柄时需要的操作力超出人体工程学舒适范围；手柄外侧包覆的防滑层不仅能提升操作时的摩擦力，在低温作业环境下也能避免操作人员直接接触金属部件出现冻伤风险。安装时不需要在风管上做额外的打孔、焊接加工，只需要将抱箍套在两个对接管路的接缝外侧，扣合拉环后扳下锁紧手柄即可完成固定，适配的管径覆盖常规通风系统常用的几个规格，安装边界上只需要预留出手柄扳动的操作空间，不需要预留扳手等工具的转动空间，在管路排布密集、操作空间狭小的吊顶内部、设备夹层等场景中，这种结构的适配性优势会更加明显。钢带表面做了防锈处理，在潮湿、带有轻微腐蚀性气体的通风环境中也能长期保持结构强度，不会因为锈蚀导致锁紧失效。
