红外反射式循迹传感模块结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:283881
  • 红外反射式循迹传感模块结构设计
  • 红外反射式循迹传感模块结构设计
  • 红外反射式循迹传感模块结构设计
  • 红外反射式循迹传感模块结构设计

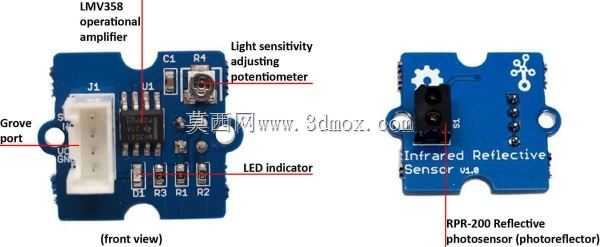

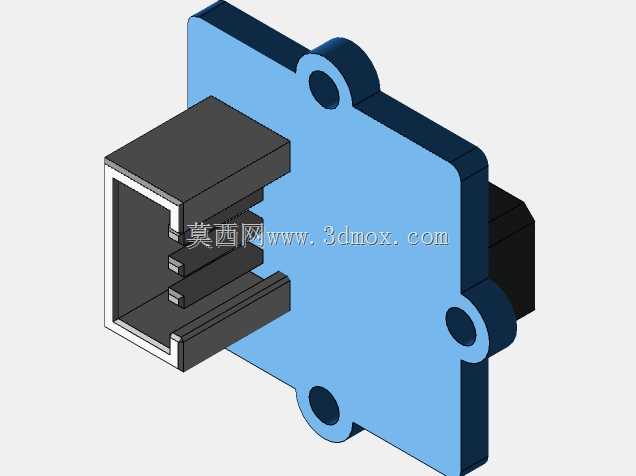

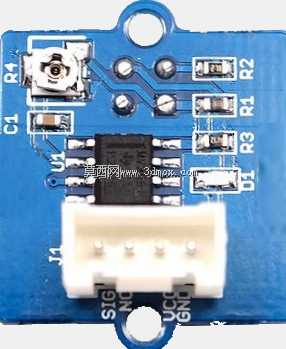

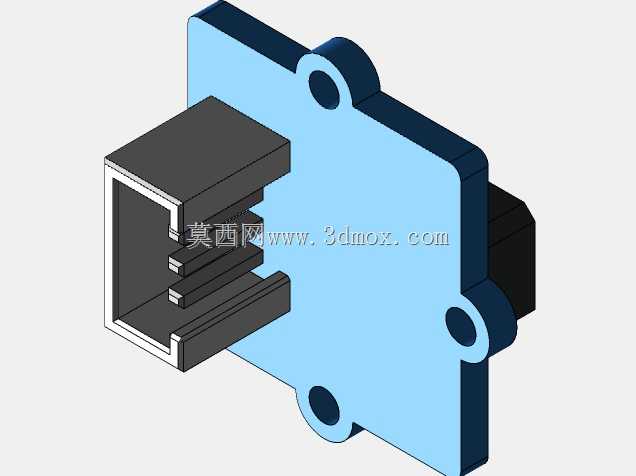

这款红外反射检测模块的结构设计,完全围绕小型移动机器人的循迹、近距反射检测场景展开,核心解决桌面级 hobby 机器人、小型AGV样机的白线识别、边界检测需求。从PCB布局来看,模块采用双安装孔位设计,安装孔中心距适配标准 Grove 系列电子积木的安装规范,孔位周边预留了足够的螺丝沉头空间,可兼容M2、M2.5两种规格的紧固件,安装时不会与板载元件产生干涉。板载元件的排布充分考虑了走线合理性与调试便利性:运算放大器LMV358布置在板卡中部靠近接插件的位置,缩短模拟信号走线长度,降低外界电磁干扰对微弱反射信号的影响;灵敏度调节电位器布置在板卡上侧边缘,模块安装到机器人底盘后,无需拆解结构即可通过螺丝刀直接调整电位器,适配不同反射率的地面材质,比如白色哑光胶带、黑色哑光喷塑底盘、浅色木纹地面等不同场景的检测阈值。板载LED指示灯布置在电位器旁侧,调试时操作人员视线无需偏移即可直观观察检测状态,判断模块是否触发。核心检测元件RPR-200反射式红外对管布置在板卡前端下侧,检测面突出PCB板边缘1.2mm,安装时可让检测面尽可能贴近被测表面,同时避免PCB板边缘剐蹭地面,检测距离的有效区间控制在2mm到15mm之间,完全覆盖循迹机器人底盘的常规安装高度。接插件采用标准4Pin卧式插座,布置在板卡左侧,接线方向平行于PCB板面,不会额外增加模块的竖向安装厚度,适配底盘内部狭窄的布线空间。模块整体外形做了圆角处理,板卡边缘无尖锐毛刺,两个安装孔位旁预留了定位缺口,可配合底盘上的定位柱实现快速装配,无需反复调整对位。从电路结构的布局逻辑来看,阻容元件全部采用贴片封装布置在板卡背面,正面仅保留调试、接线、检测相关的核心元件,既缩小了整体板卡尺寸,也避免正面元件过多遮挡检测光路。在实际选型应用中,这款模块可直接嵌入到小型教育机器人、竞赛类循迹小车的底盘结构中,也可作为工位物料有无检测的简易传感单元,安装时只需保证检测面与被测表面平行,即可获得稳定的检测信号,无需额外设计复杂的遮光结构,板载的运算放大器已经完成了信号的前置放大与比较输出,输出信号可直接接入单片机IO口,无需额外添加信号调理电路。
