槽型光电式转速检测传感组件结构

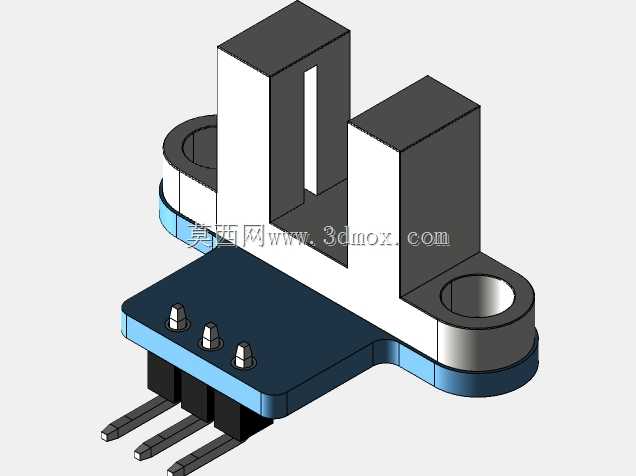

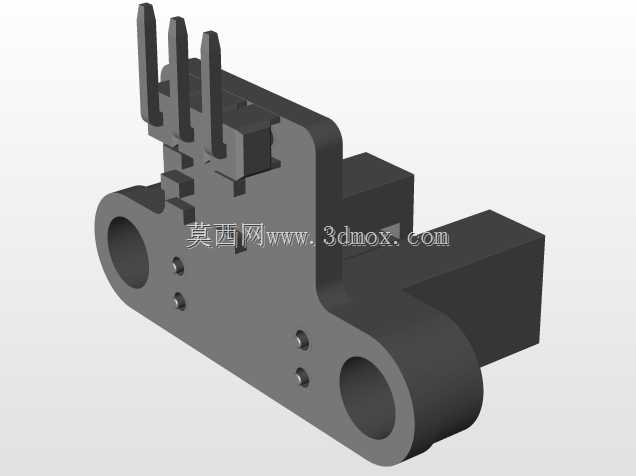

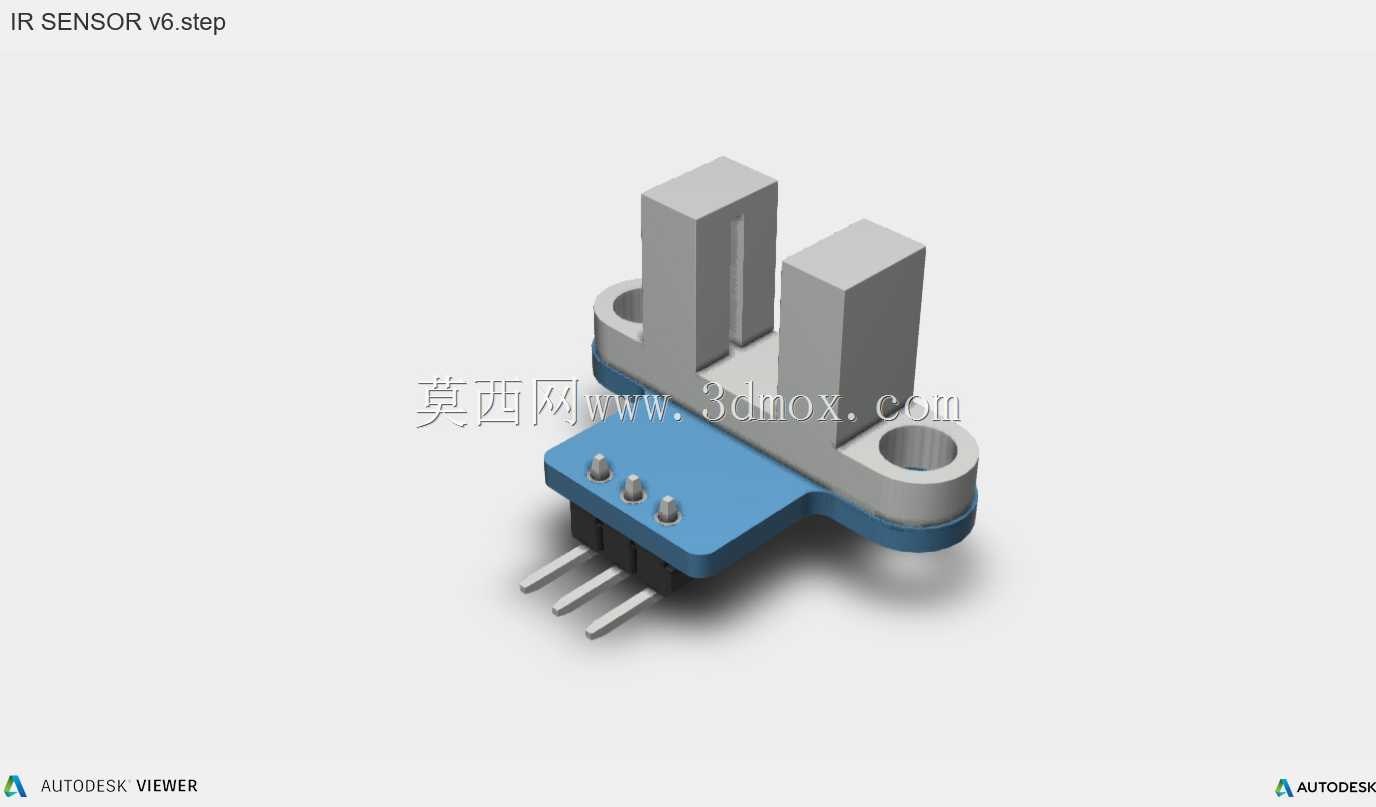

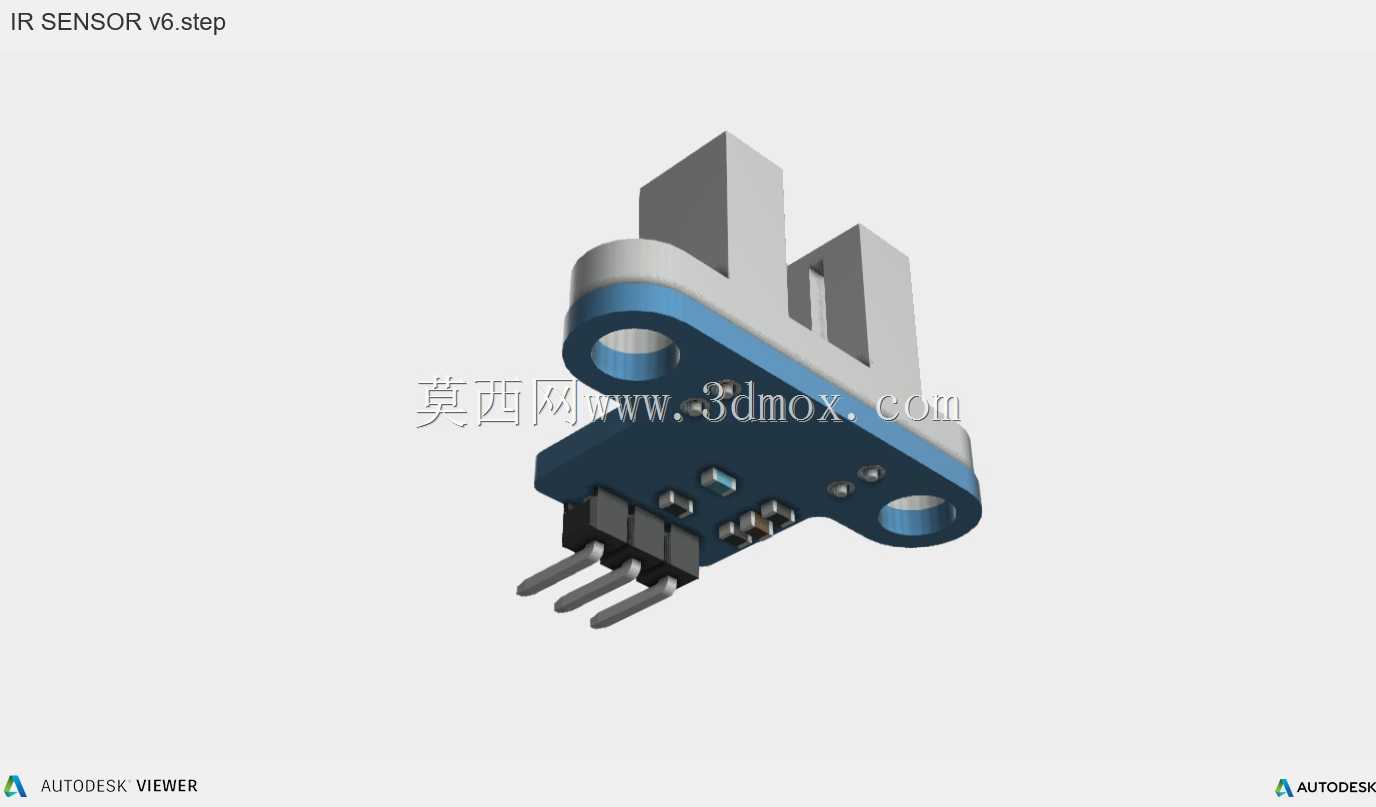

这类槽型光电转速传感组件，常被集成在各类自动化产线的转动机构、小型伺服传动系统、办公设备走纸机构以及小型电机转速反馈回路中，核心是通过遮挡光槽的通光状态变化，输出脉冲信号来换算转轴的实时转速、转动圈数与定位位置。从结构设计来看，整体采用U型开槽的分体布局，开槽两侧分别封装红外发射与接收单元，槽口宽度预留了足够的遮挡片活动余量，不会因为转轴的小幅径向窜动出现检测误判；下部蓝色基座部分做了阶梯式结构设计，既预留了三个金属引脚的焊接固定位，保证与PCB板焊接后的结构强度，也在基座两侧设计了带安装孔的凸耳，安装孔的位置公差经过校准，可直接通过M2螺丝固定在设备预设的安装位上，不需要额外做定位调整。

设计过程中，上部两个平行的导光柱做了遮光包裹处理，避免外部环境杂光进入接收端造成信号干扰，导光柱的端面做了磨砂匀化处理，让发射端的红外光线可以均匀覆盖接收端的感光区域，不会因为局部光线过强或过弱出现信号跳变。引脚部分采用标准2.54mm间距设计，兼容通用的面包板、PCB接插件，不需要定制特殊接口，方便工程师在原型验证阶段快速接线测试。安装边界上，整体结构的最大外轮廓宽度控制在10mm以内，高度不超过15mm，厚度方向仅6mm，可适配安装空间局促的小型设备内部，不会和周边的传动件、电路板产生结构干涉。

实际使用时，只需要在被测转轴上固定一个随轴转动的遮挡片，将遮挡片伸入传感组件的U型槽内，转轴每转动一圈，遮挡片就会切断一次红外光路，接收端就会输出一个对应的脉冲信号，后端的控制电路通过统计单位时间内的脉冲数量，就能精准计算出转轴的实时转速，相比接触式的转速检测方案，这种非接触式的检测结构不会给转轴增加额外的转动负载，也不会因为长期接触磨损出现检测精度下降的问题，长期运行的稳定性更有保障。基座部分的材料选用耐温工程塑料，可适应设备内部-20℃到85℃的工作温度范围，不会因为设备长时间运行产生的热量出现结构变形，引脚部分做了镀锡处理，抗氧化能力强，焊接后不容易出现虚焊、脱焊的问题。
