直插式光敏电阻电子元器件三维结构

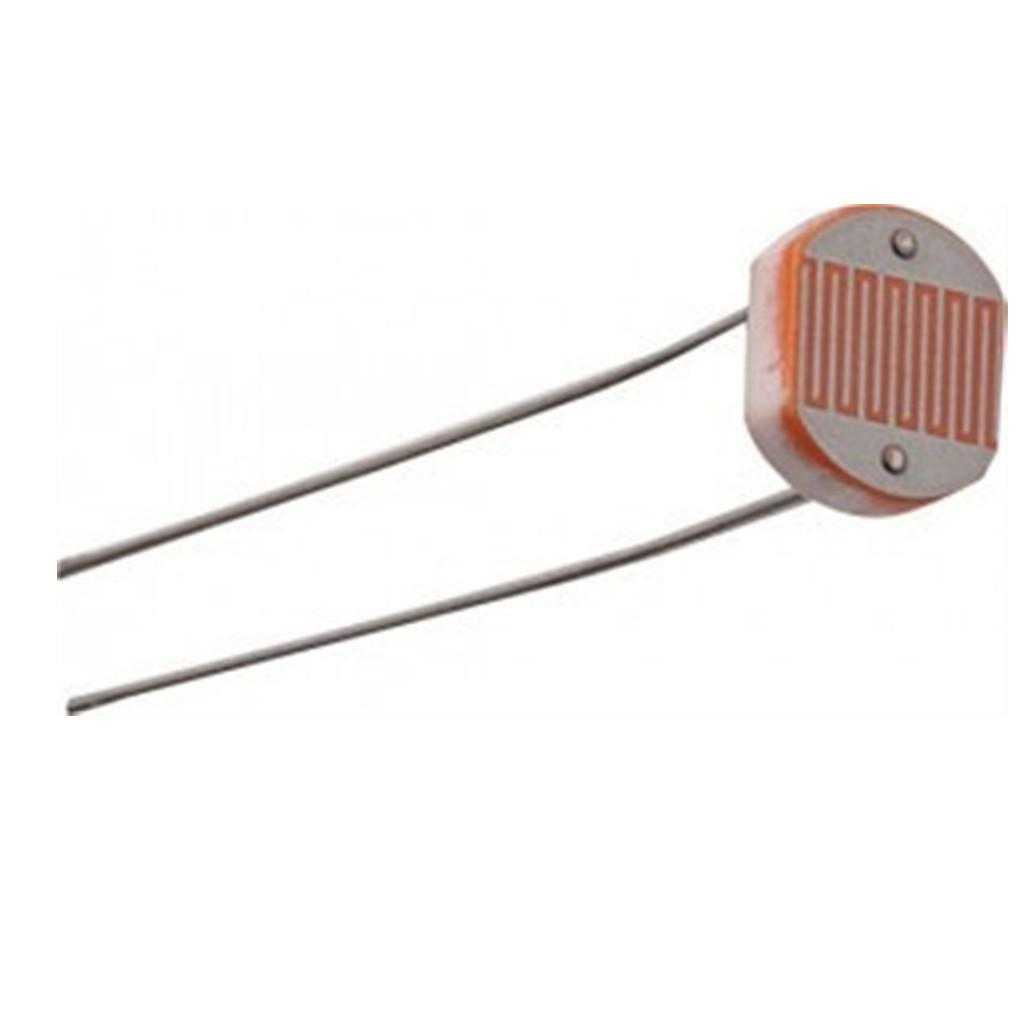

这款直插式光敏电阻是光电检测领域常用的基础感光元件，日常多应用于光控开关、光线亮度检测、自动照明调控、消费电子感光触发、工业设备光感应联锁等场景，是实现光信号到电信号转换的低成本可靠方案，在民用小家电、安防感应设备、户外光控装置、教学实验套件中都有极高的普及度。从实际用途来看，该元件依靠半导体光电导效应工作，当入射光线强度提升时，元件内部载流子浓度上升，自身电阻值快速下降，光线减弱时电阻值回升，外围电路可通过采集其两端分压变化，精准判断环境光线的明暗程度，进而触发对应的电路动作，比如路灯的自动亮灭、显示屏的自动亮度调节、相机的自动曝光辅助感应都能见到这类元件的应用。从功能特性来看，这款元件对可见光波段敏感度较高，响应速度满足常规民用及工业低速光检测需求，直插式封装结构适配传统波峰焊、手工焊接工艺，两根平行引出引脚具备足够的机械强度，可直接插接在面包板、PCB通孔焊盘上完成固定，元件头部的感光面采用环氧封装，具备一定的防潮、防尘能力，可适应常规室内外非极端恶劣的工作环境。在设计思路上，模型还原了该类元件的典型结构：头部为扁圆形的封装基座，基座正面蚀刻有梳状的光敏半导体栅格，栅格表面覆盖透明环氧保护层，基座边缘采用橙色绝缘封边，上下分布的两个金属压点用于固定内部半导体基片与引出引脚的连接，两根细长金属引脚从基座侧部平行引出，引脚长度适配常规PCB安装的留锡、弯折需求。从外形尺寸与安装边界来看，扁圆形感光头部直径适配市面通用的光敏电阻安装座尺寸，厚度满足嵌入式安装的空间要求，两根引脚的中心间距符合通用通孔元件的排布规范，引脚直径适配标准0.8mm孔径的PCB焊盘，安装时仅需在PCB上预留对应位置的两个通孔，将感光面朝向待检测光线的入射方向即可，无需额外复杂的固定结构，元件整体占用空间极小，可灵活布置在各类紧凑的电子设备腔体内部，不会对周边其他元器件的排布造成过多干涉，同时模型还原了元件表面的细节特征，可用于电子装配教学演示、PCB布局仿真验证、产品爆炸图制作等场景，帮助设计人员提前确认元件安装后的空间匹配度，避免实际生产中出现元件干涉、感光方向遮挡等问题。
