OpenPilot CC3D飞控定制外壳结构设计

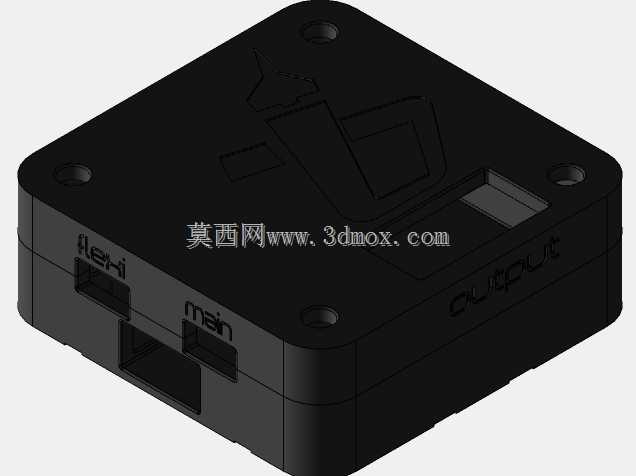

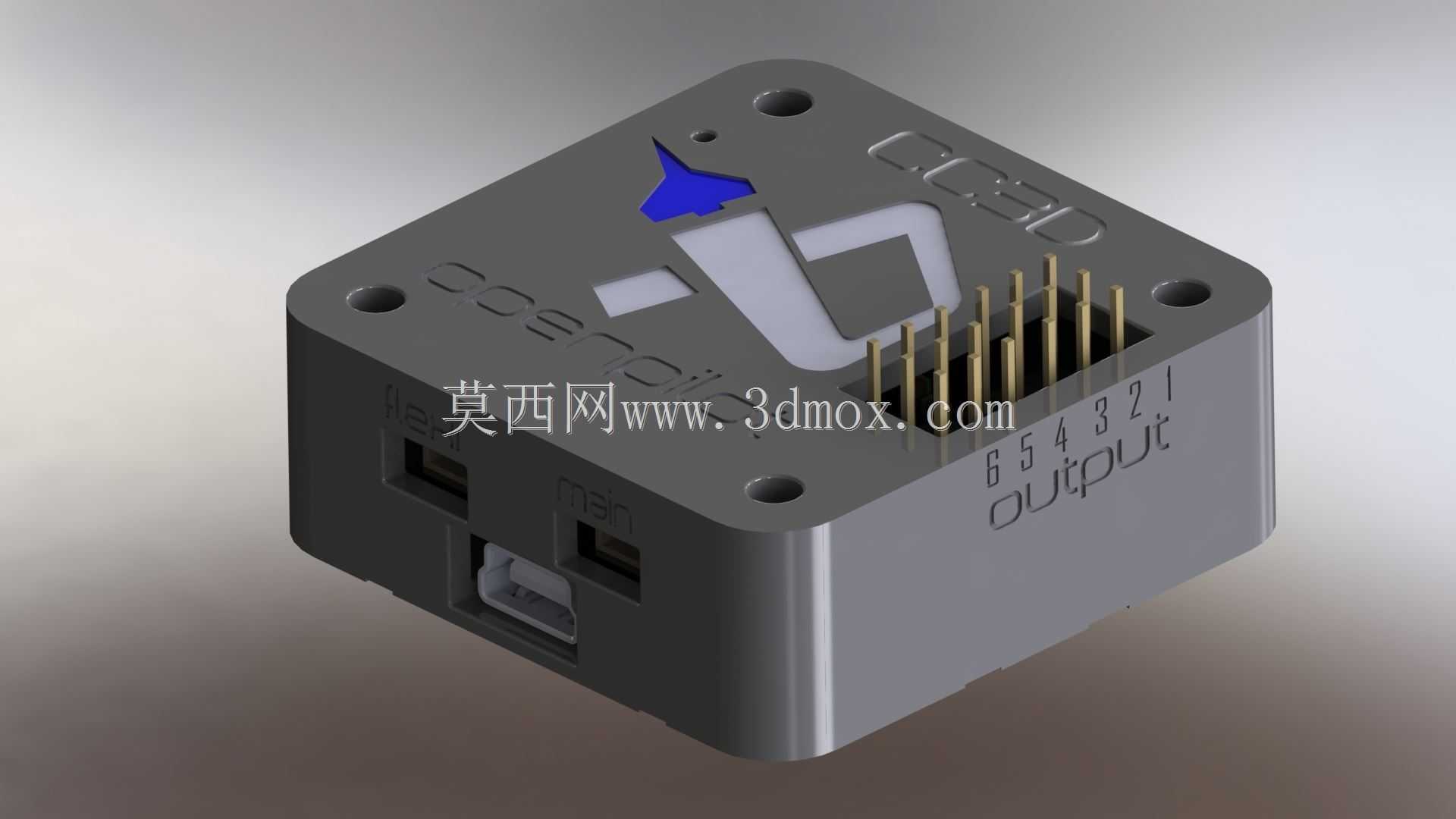

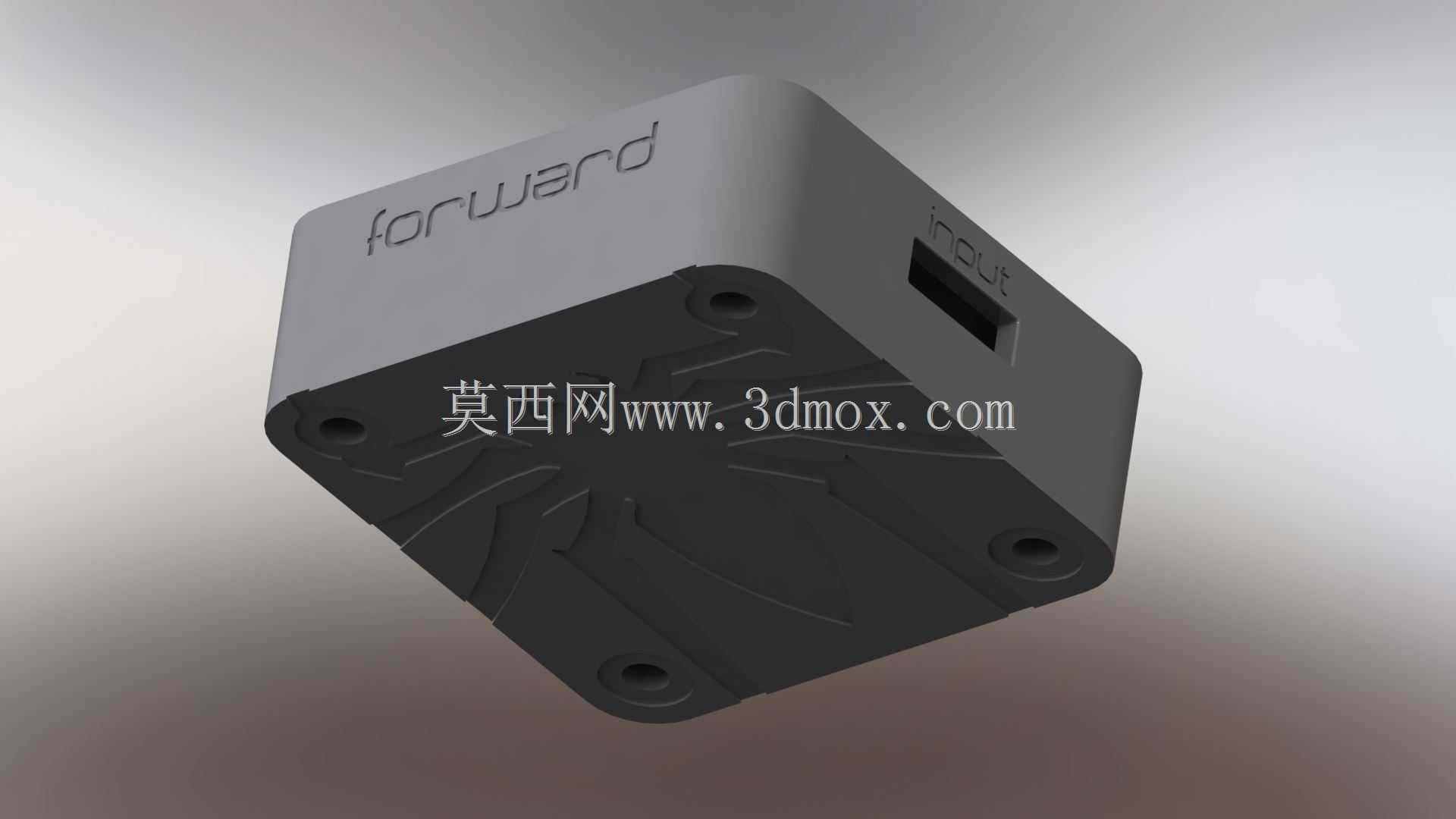

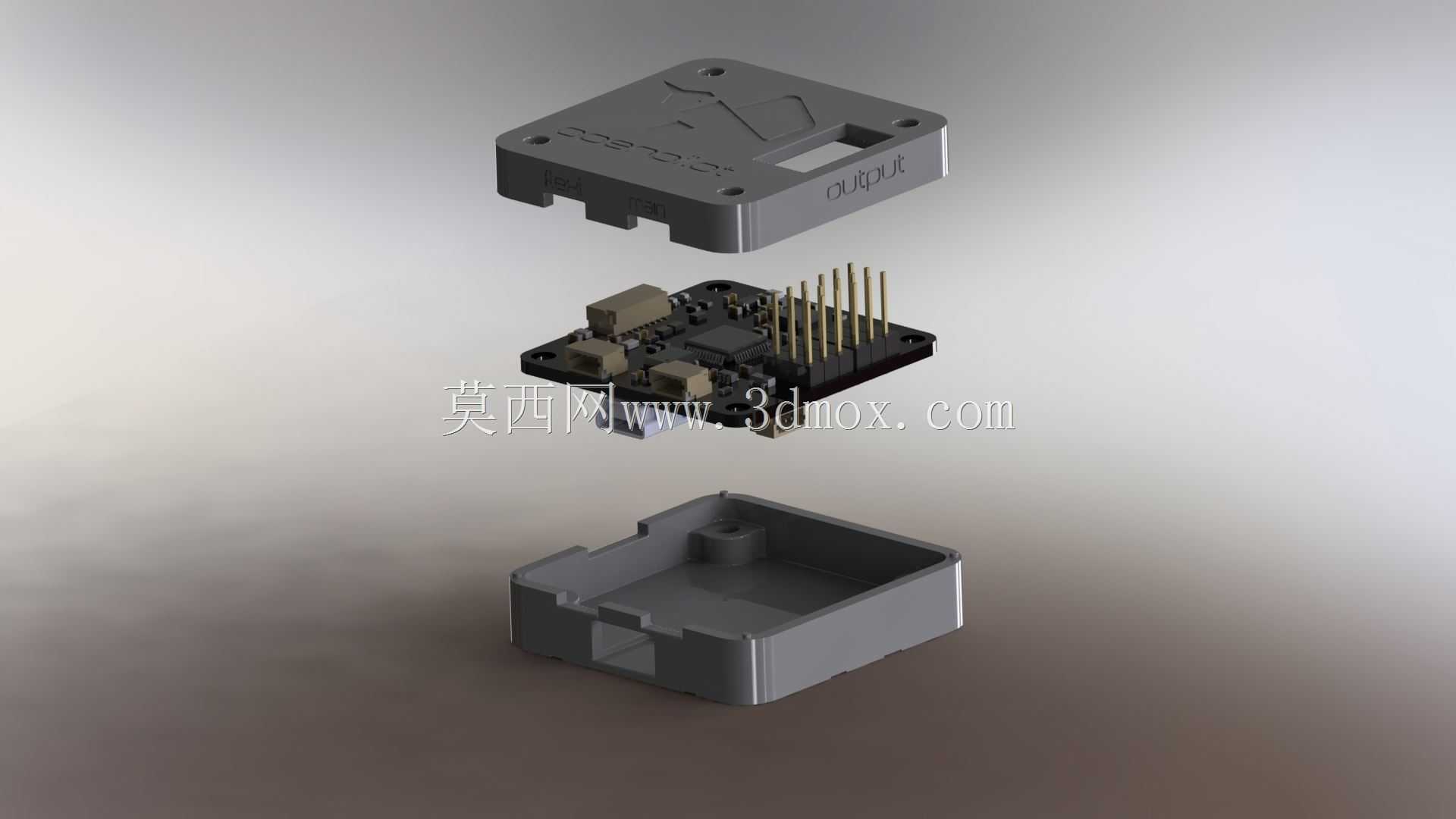

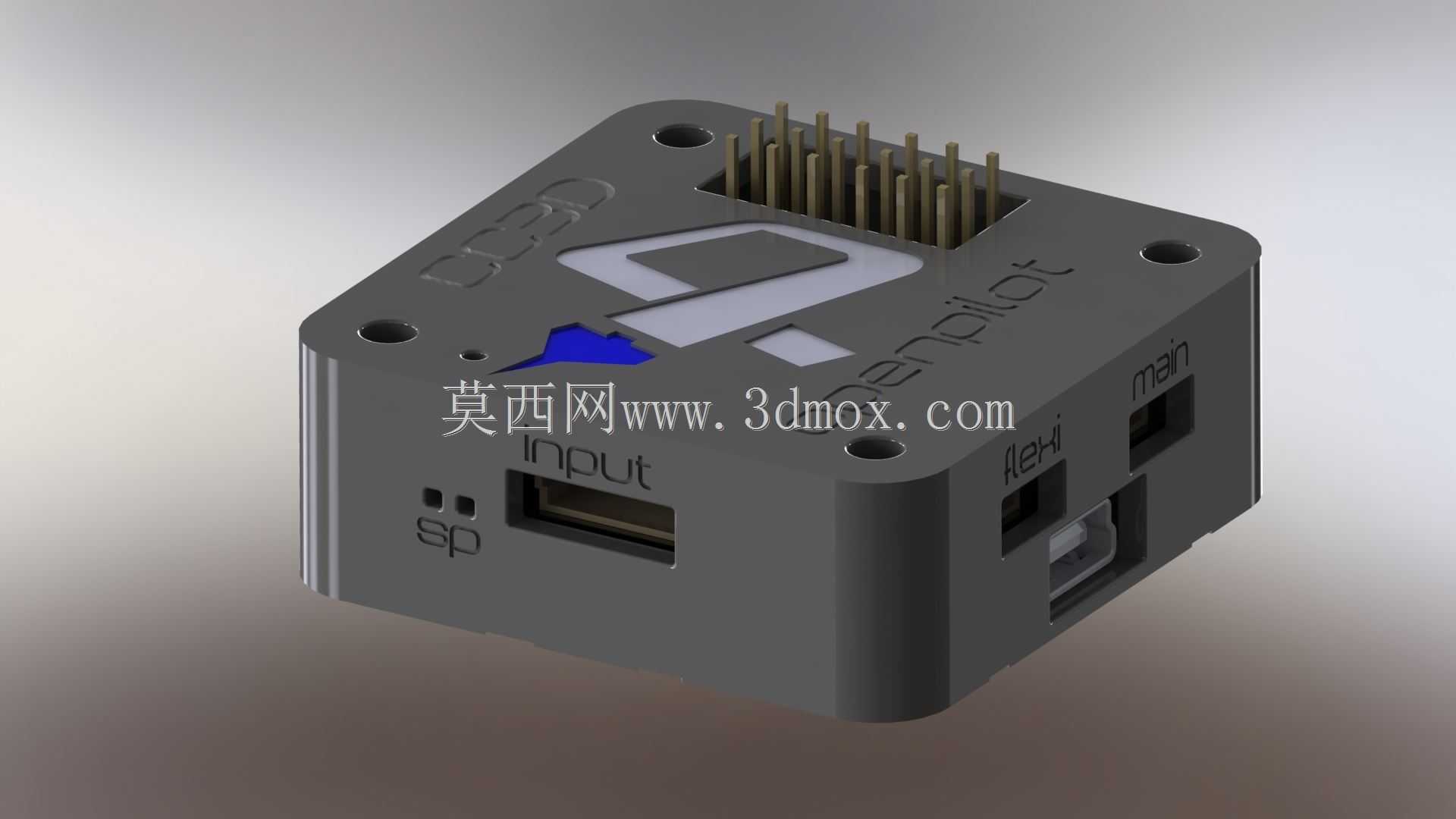

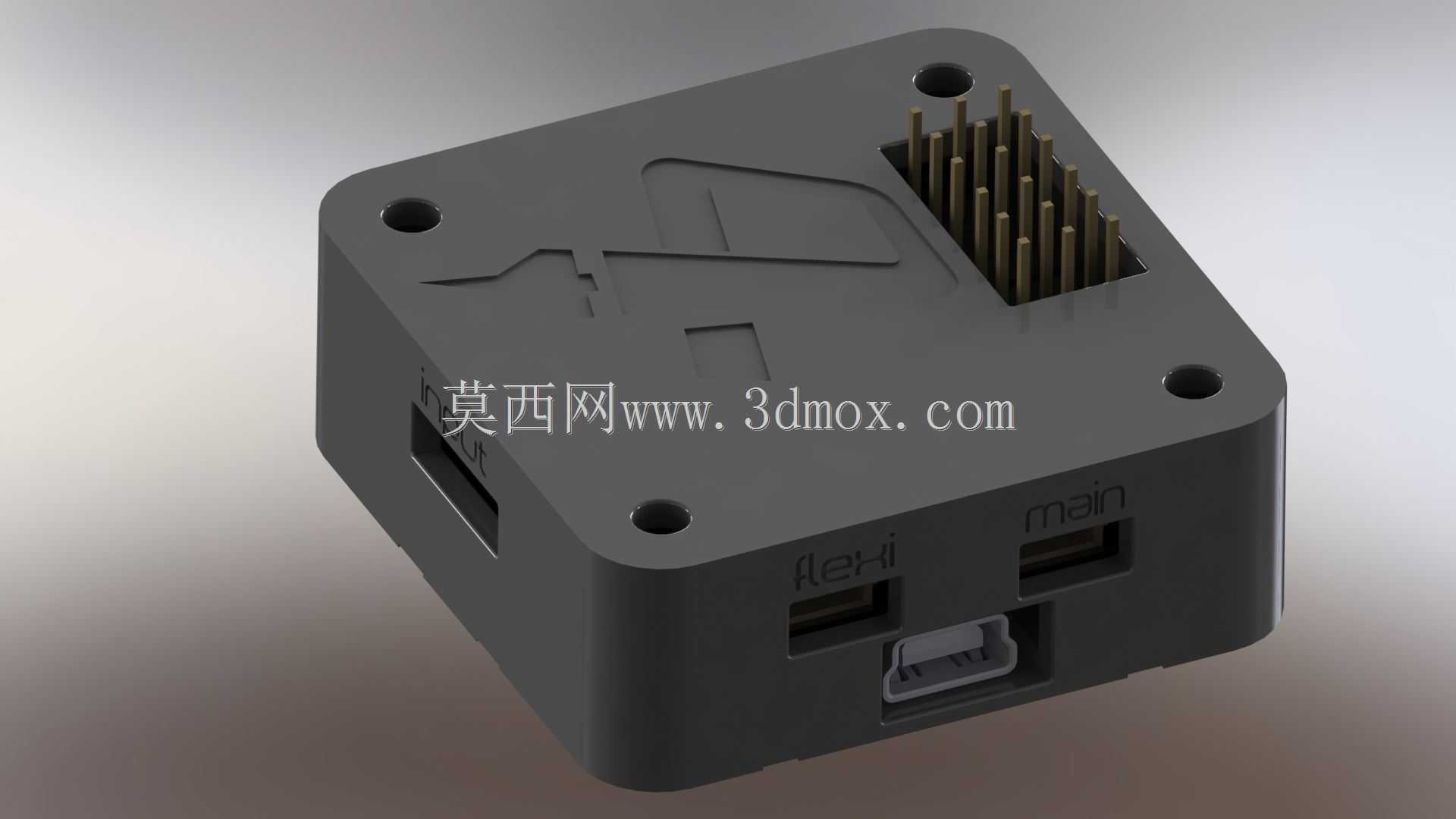

这款CC3D飞控的定制外壳，主要面向小型多旋翼、固定翼航模的飞控板防护需求，日常装机场景里，飞控板裸露在外容易被焊锡渣、线束毛刺划伤，炸机时也会直接承受冲击，这款壳体就是针对这类痛点做的结构适配。从实际装机的角度看，壳体的安装孔位完全匹配CC3D飞控板的原生固定孔，四个角的沉孔设计可以直接用M2螺丝将飞控板锁固在壳体内腔，不会出现板件晃动偏移的问题，壳体上下盖的合缝处做了0.1mm的止口配合，扣合后不会出现错位翘边，日常拆装调试不需要额外打胶固定。接口部分的预留完全贴合飞控的实际接线需求，侧面开出的Micro USB接口槽位刚好对准板载调试口，插调试线时不会出现卡线、接口对位不准的问题，相邻的两个侧槽对应飞控的外接扩展接口，不会遮挡排针接线。顶部的开槽完全避让开飞控的输出排针，8路信号输出排针可以完全露出，标注的输出通道序号在壳体边缘做了下沉式的字符刻印，接线时不需要反复翻查飞控引脚定义，顺着壳体上的序号就能对应接好电调、舵机的信号线。顶部预留的箭头标识槽位，刚好对准飞控板上的航向箭头，装机时可以直接通过壳体上的标识判断飞控安装方向，避免装反导致的飞行姿态异常。壳体的外形做了圆角过渡处理，没有尖锐的棱角，装机塞到航模机架的设备舱里时，不会刮伤机架上的泡棉、线束，整体厚度控制在刚好包裹住板载元件的尺寸，不会额外占用过多设备舱空间，对于轴距250以下的小型穿越机来说，这种紧凑的尺寸设计能留出更多空间给电池、图传设备。内腔的筋位设计刚好避开飞控板上的陀螺仪、气压计等敏感元件，不会压到板上的贴片电容电阻，同时筋位可以将飞控板架空0.5mm，避免壳体和板上元件直接硬接触，一定程度上能过滤飞行时的高频振动，减少飞控的姿态解算误差。壳体表面的字符区域做了微凹处理，后期可以填色处理让标识更清晰，材质适配常规的3D打印或者注塑加工，壁厚均匀控制在1.2mm，不管是FDM打印还是光固化打印都不会出现壁厚不均导致的变形问题，安装到机架上时，壳体底部可以直接贴双面泡棉胶固定，平整的底面能保证粘接牢固，飞行中不会出现松脱。
