推拉式快速压紧夹钳结构设计

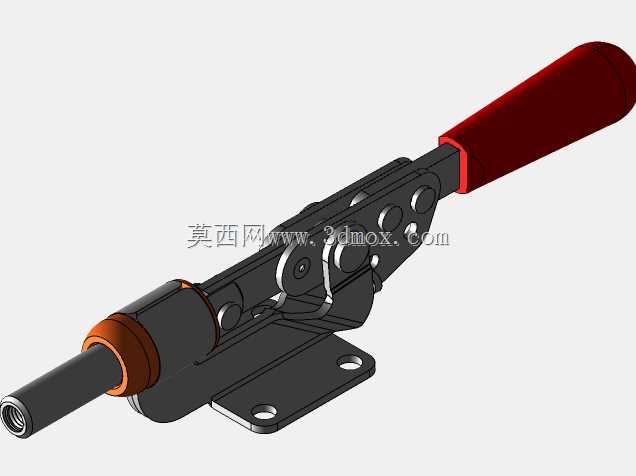

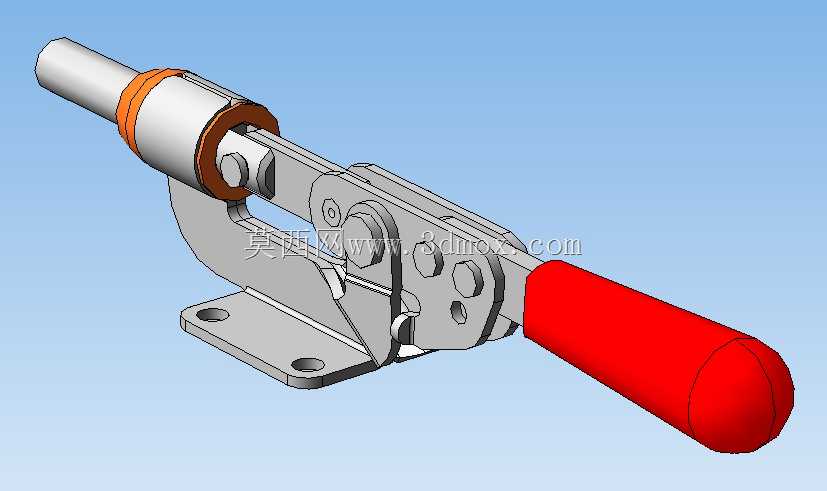

在工装夹具设计领域，这类推拉式压紧结构是小行程快速压紧场景里的常用部件，常见于焊接工装、电子元件组装治具、木材加工定位工位以及小型零部件检测台架上，用来替代传统的螺栓压紧方式，大幅缩短工件装夹的辅助时间。整套机构采用平面连杆的死点锁紧原理设计，扳动手柄时，内部的多组连杆会带动前端的推拉杆做直线往复运动，当手柄下压到贴合安装座的极限位置时，连杆机构刚好越过死点，此时即使推拉杆端受到反向的工件反作用力，机构也不会自行松脱，能够持续提供稳定的压紧力，不需要额外增加锁止结构。从安装边界来看，底座采用带两个安装孔的平板式设计，安装孔的间距适配常规的工装台T型槽间距，也可以直接通过螺栓固定在定制的治具基板上，安装面的平面度要求控制在0.1mm以内，避免安装后机构出现卡滞。推拉杆的伸出长度可以根据实际的压紧行程需求做小幅调整，前端可以根据工件的接触面形状更换不同的压头，比如橡胶压头、平金属压头或者V型压头，适配不同外形的工件定位需求。手柄部分采用包覆式的防滑结构，操作时的握持角度符合人体工程学设计，单次扳动的操作力控制在15N以内，操作人员长时间重复装夹也不会产生明显的手部疲劳。设计过程中，连杆的铰接位置都做了间隙配合的公差优化，每个铰接点都预留了润滑脂存储的微小间隙，日常使用时定期加注少量润滑脂就可以保证机构动作顺畅，不会出现卡涩或者异响。整套机构的所有受力部件都采用冷轧钢板冲压成型后做淬火处理，关键的铰接销轴采用合金钢材质，表面做镀硬铬处理，耐磨性能可以满足十万次以上的重复操作需求，不会因为长期磨损出现锁紧间隙过大的问题。在实际选型应用时，需要根据工件需要的压紧力大小匹配对应规格的夹钳，同时要确认推拉杆的行程能够覆盖工件的装拆空间，避免出现压头行程不足导致工件无法顺利取放的问题，安装时要保证推拉杆的运动方向和工件的被压紧面垂直，避免产生侧向分力影响锁紧效果和机构使用寿命。
