四针CB母座话筒连接器结构设计

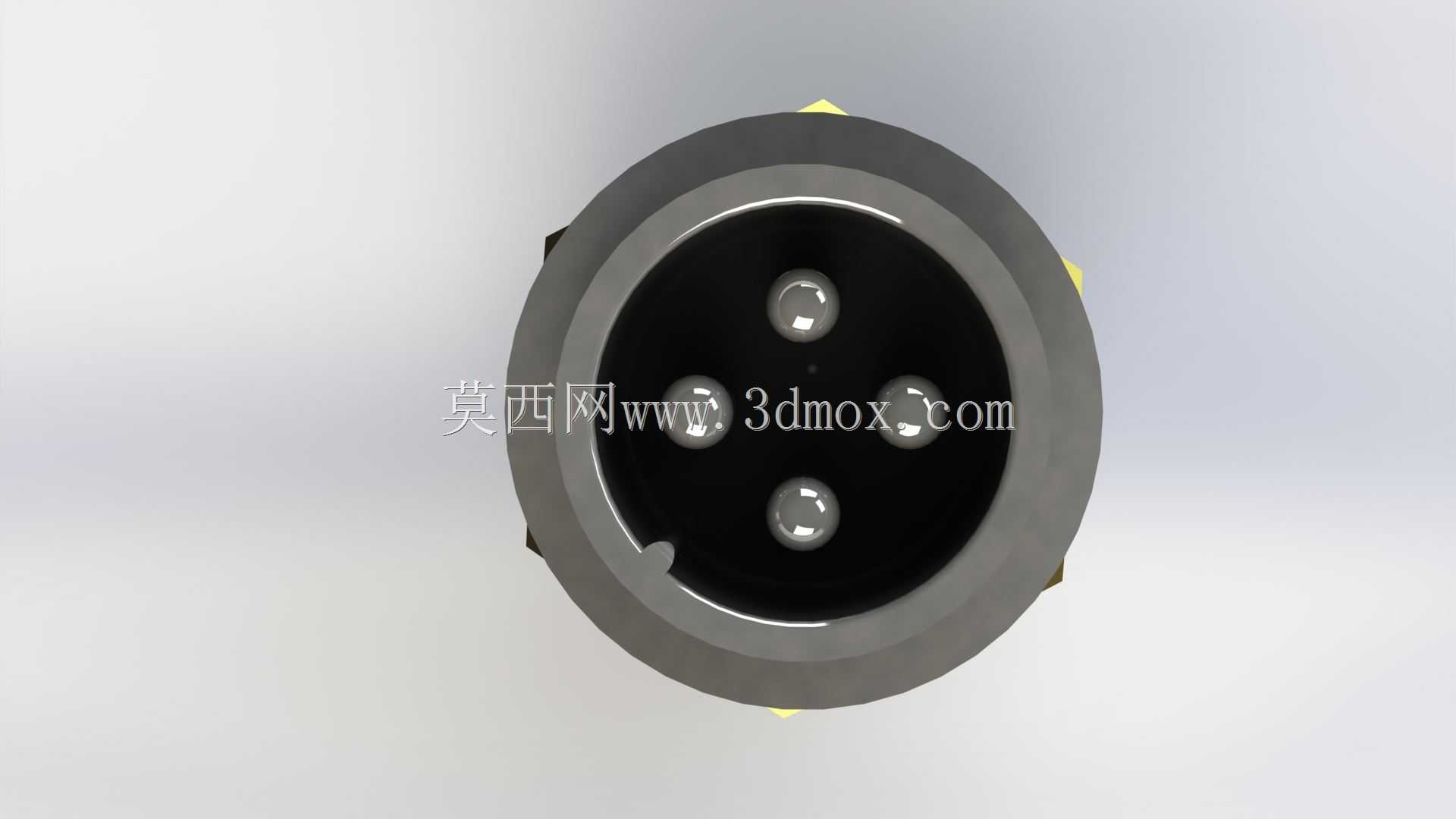

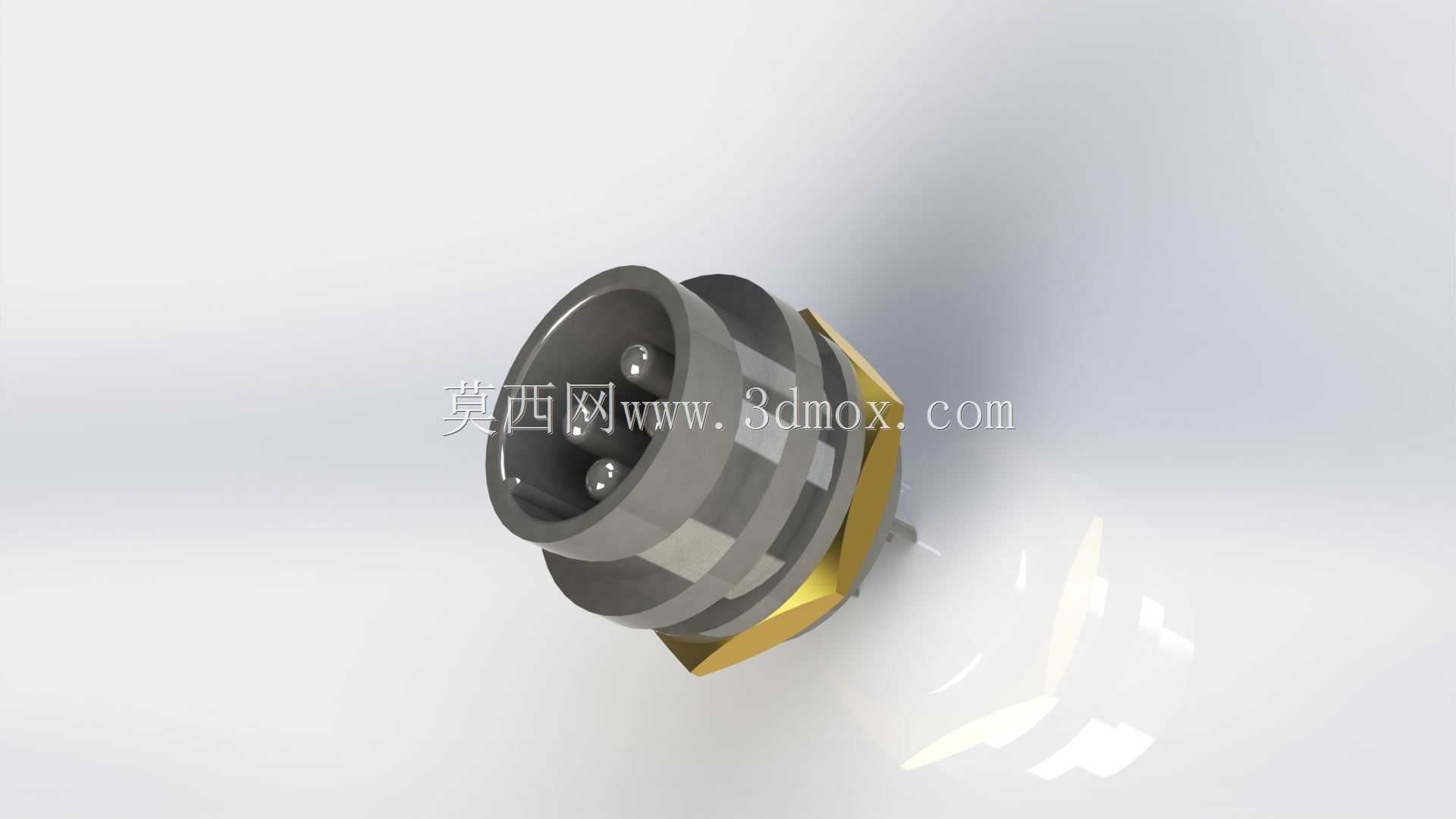

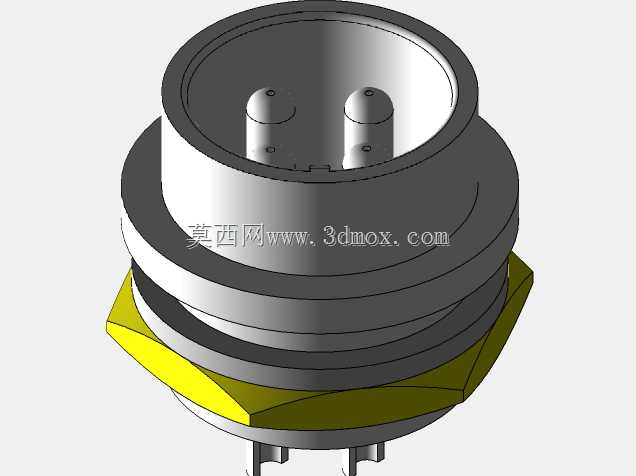

这款四针CB母座连接器主要面向民用通讯、专业音频设备的信号传输场景，常见于车载电台、手持对讲机、专业调音台外接话筒的线路接驳环节，承担音频信号、小功率控制信号的稳定传输作用，在频繁插拔的使用工况下能保持可靠的接触性能，避免信号中断、接触不良引发的音频杂音、通讯断连问题。从结构设计来看，该连接器采用面板嵌入式安装逻辑，前端的金属壳体做了阶梯式限位结构，安装时从设备面板外侧穿入安装孔，后端配合六角锁紧螺母即可完成快速固定，不需要额外设计复杂的安装卡扣，适配常规厚度的设备金属或塑料面板，安装孔直径匹配行业通用的CB系列连接器开孔尺寸，能直接替换同规格的老旧损坏接插件，降低设备维修的改造成本。接触件部分采用四针同轴排布设计，插针根部做了倒角导向结构，公头插入时能自动导正对位，避免硬插导致的插针弯折、接触件变形问题；插针接触区域采用弹性接触结构，公头插针插入后能形成多面贴合的接触路径，降低接触电阻，减少大音量音频传输时的信号损耗。外壳部分采用金属材质一体加工成型，表面做了镀镍防锈处理，既可以提升结构耐磨性能，应对频繁插拔的磨损，也能形成连续的电磁屏蔽层，隔绝外界电磁干扰对弱音频信号的影响，避免通讯过程中出现电流杂音、信号串扰问题。尾部的出线端做了应力释放结构，线缆焊接完成后可以配合尾部护套固定线缆，避免设备使用过程中线缆反复弯折导致的焊盘脱落、线芯断裂问题，提升线缆连接位置的抗弯折寿命。在建模过程中，所有配合尺寸都按照行业通用接插件公差要求设定，插针与插孔的配合间隙控制在合理范围，既保证插拔手感顺畅，不会出现过紧插拔费力、过松容易松脱的问题，也能保证长期使用后的接触可靠性；安装法兰与锁紧螺母的配合螺纹采用标准细牙螺纹，锁紧后不会因为设备振动出现松脱，适配车载、移动通讯设备的振动使用场景。
