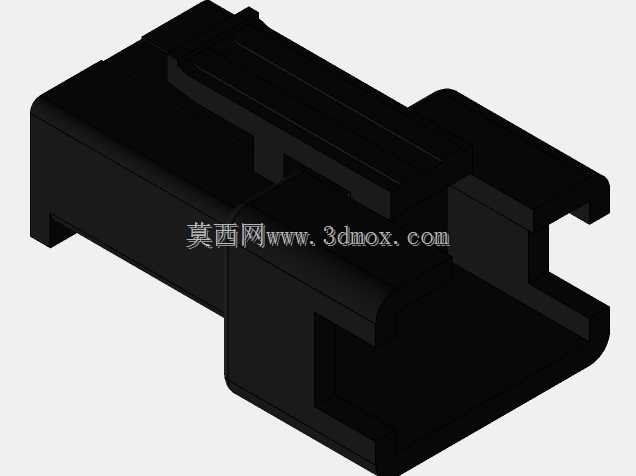

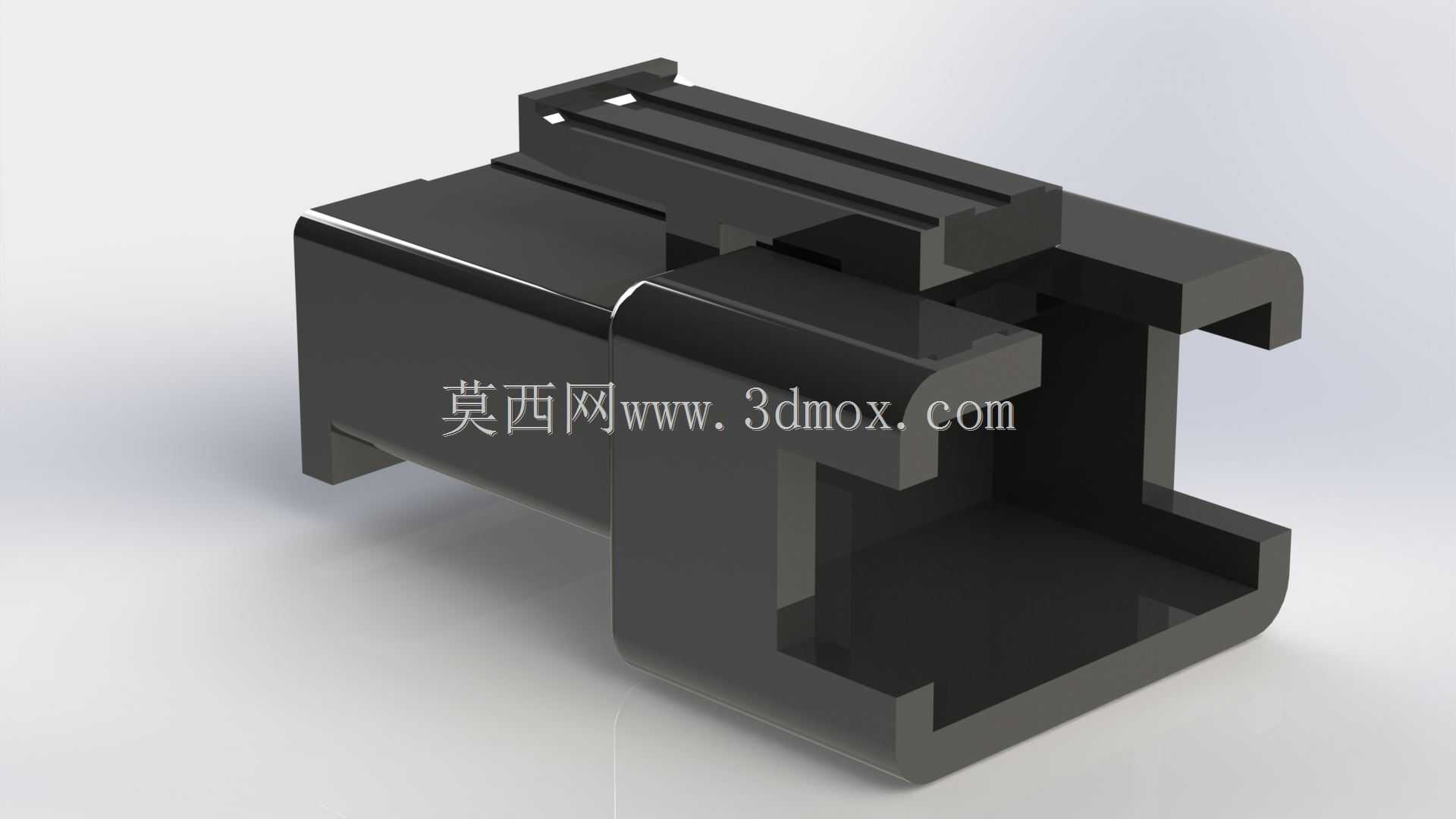

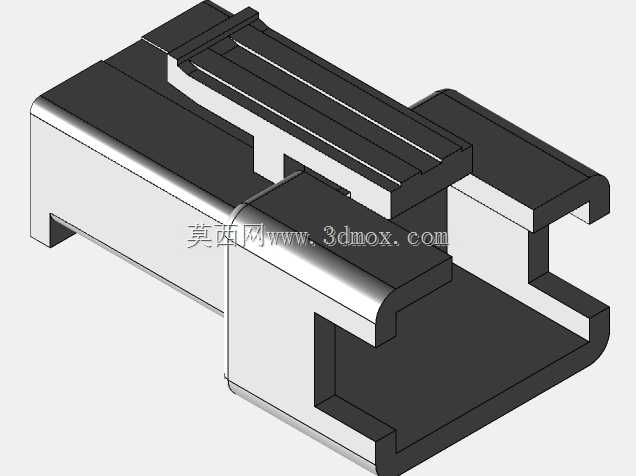

小型电气用3针JST阴接连接器结构

这款3针JST阴接连接器，是小型电气项目中线束对接场景的常用连接件，日常在低压控制回路、小型传感模块接线、消费类电子内部线束连接、小型工控板卡外接线路等场景中都能见到它的身影，核心作用是实现3路线路的快速插拔对接，避免焊接接线的繁琐工序，同时保证接线后的连接可靠性，降低后期线路维护的拆解难度。从实际使用的角度看，这类阴接头需要和对应规格的JST阳端插头配套使用，对接后依靠壳体内部的卡扣结构实现锁止，避免设备运行过程中受振动影响出现接插件松脱、线路接触不良的问题，内部的三个接触端子腔室独立分隔，能避免相邻针脚之间出现短接风险，适配常规线径的多股铜芯导线压接使用。做结构设计的时候，首先要考虑的是和配套阳端的插拔配合公差，壳体的导向槽结构做了不对称的防呆设计，能从根源上避免插反的问题，哪怕是现场无标识的快速接线作业，也不会出现针脚错位接反的情况。壳体外部的限位凸台结构，是用来匹配安装面板上的固定卡槽的，当接插件需要嵌入设备壳体安装时，这个凸台可以卡在面板开孔的对应位置，不需要额外打胶或者螺丝固定，就能限制接插件的轴向窜动，安装边界上，这类小型接插件的整体外轮廓尺寸紧凑，不会占用过多的设备内部布线空间，壳体的壁厚设计兼顾了注塑成型的工艺性和日常插拔的结构强度，不会因为多次插拔出现壳体开裂的问题。在实际选型应用中，这类接插件的插拔力控制在合适的区间，既不会因为插拔过松导致连接不可靠，也不会因为插拔力过大造成现场接线操作困难，壳体采用的绝缘材质可以满足常规低压电气场景的绝缘防护要求，适配大部分室内小型电气设备的使用环境，不会因为常规的温湿度变化出现材质脆化、绝缘性能下降的问题。建模过程中对内部的端子让位腔、外部的卡扣锁止结构、导向滑槽都做了等比例还原，能直接用于设备布线的干涉检查、安装位的结构匹配验证，也可以作为同类接插件选型时的结构参考，帮助设计人员提前确认布线空间、安装开孔尺寸是否匹配，避免实际打样组装时出现接插件和周边结构干涉、安装位尺寸不匹配的问题。
