3030铝型材配套T形锁紧螺母结构

这款T形螺母是专门适配30系列工业铝型材的后置锁紧连接件，主要面向铝型材框架搭建场景下的螺纹连接需求，在自动化设备机架、生产线防护栏、工作台支架、物料货架等采用3030铝型材搭建的结构中，解决了型材槽内后置安装紧固件的痛点。区别于传统前置装入的螺母，这款T形螺母采用带齿的下沉式结构，可在铝型材框架完成初步拼接后，从型材槽的任意位置卡入，不需要提前预塞螺母，大幅降低了框架组装过程中的返工率，尤其适合现场改造、后期加装附件的施工场景。

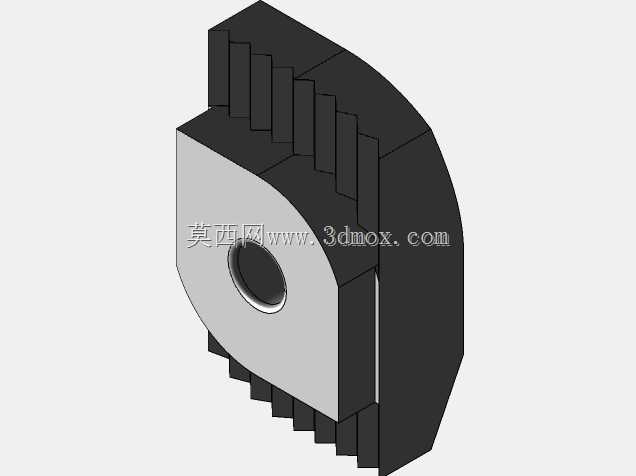

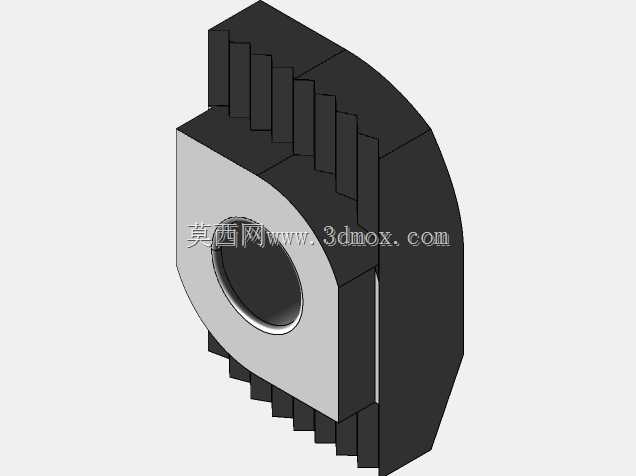

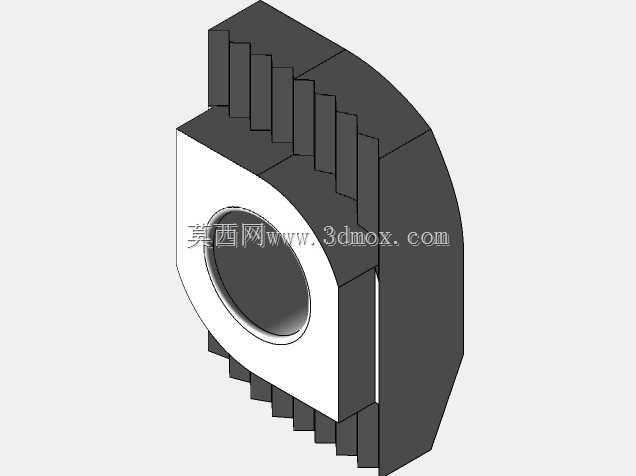

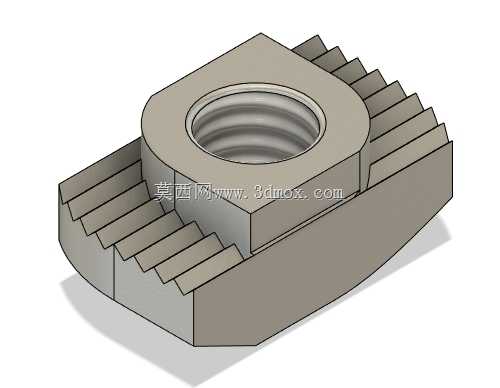

从结构设计来看，螺母主体采用带单侧齿纹的楔形结构，卡入3030铝型材的8mm标准槽宽后，拧紧配套螺栓时，齿面会紧紧咬合铝型材槽的内侧壁，不会出现螺母随螺栓转动打滑的问题，同时楔形结构在锁紧力作用下会产生向槽底的压紧力，相比普通光滑T形螺母，抗滑移性能提升40%以上，能承受更大的横向剪切载荷。螺母的螺纹部分做了加厚处理，可适配M3、M5、M6三种常用规格的螺栓，覆盖了从轻型传感器安装、小型钣金件固定到中型承力支架连接的不同载荷需求，不需要针对不同螺栓规格单独备货，减少了现场配件管理的复杂度。

在安装边界上，这款螺母的整体外形完全贴合3030铝型材的槽腔尺寸，装入后螺母上表面与型材槽口基本齐平，不会突出型材表面影响后续板材、面板的平铺安装，螺母的齿部长度经过精确计算，卡入槽内后不会与型材内部的加强筋产生干涉，适配市面上绝大多数国标3030工业铝型材的槽型尺寸，不需要对型材做二次加工。实际使用中，在搭建铝型材框架时，遇到需要后期加装走线槽、光电开关安装座、门板合页、调节脚杯等附件的情况，不需要拆解已拼接好的型材，只需要将螺母从槽口斜向卡入，滑动到指定安装位置后拧紧螺栓即可完成固定，相比弹片螺母、弹性螺母，这款带齿T形螺母的锁紧可靠性更高，在设备长期运行产生振动的工况下，也不会出现螺母松动移位的问题，适合有一定振动载荷的自动化设备、输送线机架的连接场景。

设计过程中，针对铝型材槽的公差范围，螺母的外形尺寸做了适配性的公差补偿，即使是槽宽存在轻微正负偏差的型材，也能顺利卡入并实现可靠锁紧，螺母的螺纹孔与安装基准面做了垂直度管控，保证螺栓拧紧后连接件与型材表面完全贴合，不会出现倾斜导致的应力集中问题。
