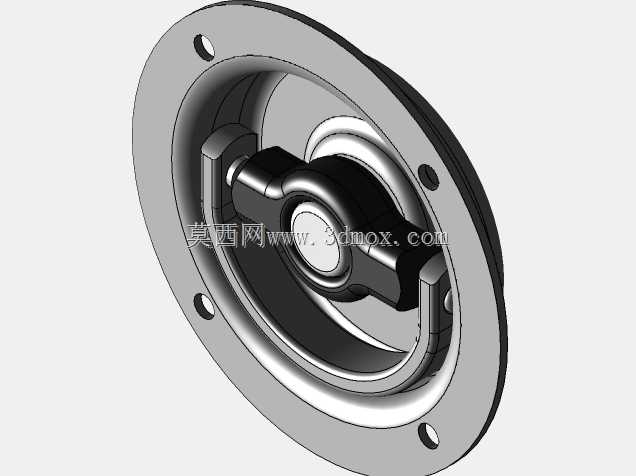

可折叠式圆形法兰安装旋转手轮结构

这类带折叠手柄的法兰式手轮，常配套在各类需要手动微调、应急操作的工业设备上，比如机床的进给调节工位、阀门的手动启闭端、工装夹具的锁紧调节位，在设备断电、自动控制系统失效的场景下，能为操作人员提供可靠的手动操作接口，避免设备因电控故障无法调整工位引发生产停滞或安全隐患。从结构设计来看，主体轮盘采用带加强筋的圆盘式结构，外缘做了圆滑过渡处理，轮盘上均匀分布的安装孔，是用来通过螺栓将手轮整体固定在设备的转轴端面上，安装时需要保证手轮中心与转轴的同轴度误差控制在允许范围内，避免转动时出现偏摆卡滞。中间的折叠手柄是核心功能结构，非操作状态下手柄可以贴合在轮盘的凹槽内，不会突出轮盘平面，能避免设备运行过程中突出的手柄剐蹭操作人员，或是被周边管线、工件勾挂引发误操作；需要操作时，将手柄翻起至垂直于轮盘的位置，就能通过握持手柄带动轮盘转动，相比无手柄的光面手轮，操作时的力臂更长，转动相同扭矩需要施加的握持力更小，长时间操作也不容易产生手部疲劳。手柄与轮盘的铰接位置做了限位结构，翻起到工作位置后不会出现过度翻转，保证施力时的结构稳定性，铰接处的销轴配合间隙经过优化，既不会出现松旷晃动，也不会因为间隙过小导致手柄翻转卡滞。轮盘中心的凸起定位台，是用来和转轴端部的定位止口配合，安装时能快速找准中心，降低装配时的找正难度，定位台的端面做了平整处理，和转轴端面贴合后能保证手轮安装的垂直度，避免转动时出现端面跳动。从安装边界来看，这类手轮的安装法兰外径、安装孔的孔位分布，都需要和设备转轴端的安装尺寸匹配，手柄折叠后整体的轴向厚度较小，适合安装在设备外部操作空间有限的工位，不会占用过多的设备外部空间，轮盘表面做了防滑的结构处理，即使手柄处于折叠状态，也可以直接握持轮盘外缘进行小幅度的微调操作，适配不同场景下的操作需求。
