兰萨门托收放式潜水作业搭载装置

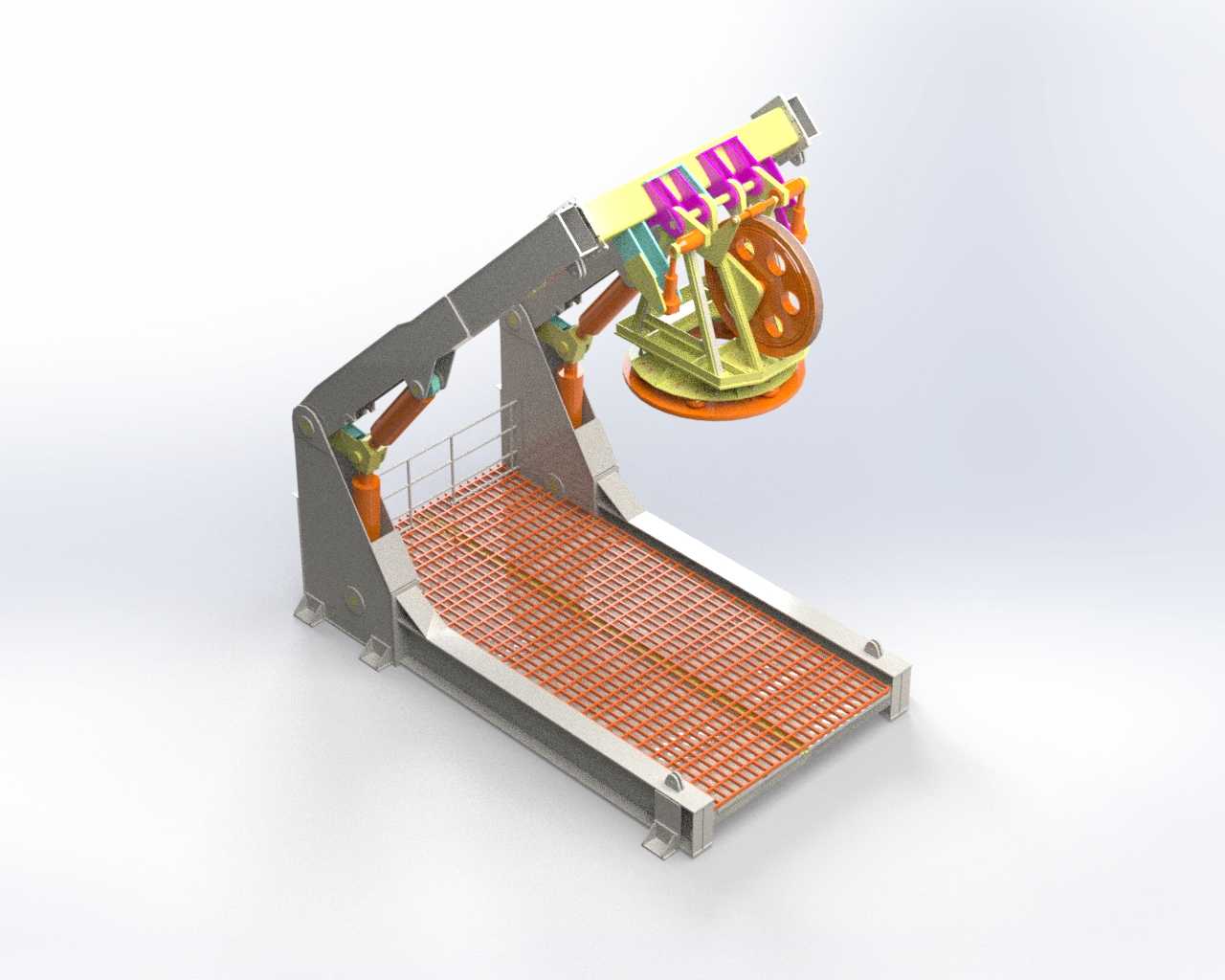

这套搭载装置主要服务于近海工程、水下科考、潜水作业保障类场景，核心作用是在作业母船与水面/水下作业区间完成潜水员、作业载具及配套设备的平稳转运，替代传统吊放模式下晃动大、对位难、受海况影响明显的作业痛点。从结构设计逻辑来看，整套装置采用倾斜式门架作为主承载基体，底部是带格栅防滑面的固定式安装平台，格栅结构既能快速排走甲板上浪带来的积水，也能降低整体自重，减少对母船甲板的载荷占用，平台边缘预留的安装地脚可直接与甲板预埋焊接座匹配，安装时需保证平台纵向与船舷侧保持平行，横向伸出量控制在舷外1.2米范围内，避免靠泊时与码头构件发生碰撞。门架主体采用箱型梁焊接结构，兼顾抗弯强度与抗扭性能，铰接点位置布置了多组液压作动缸，分别负责门架俯仰角度调节、前端搭载转盘的姿态微调，作业时可根据实时海况调整伸出角度，在3级海况下仍能保证前端搭载平台的相对稳定，减少潜水员上下时的晃动感。前端的搭载转盘采用回转支承结构，可实现360度水平回转，转盘表面设置了快装固定位，可适配潜水梯、作业篮、小型ROV挂载架等不同属具，转盘周边的防护栏采用可拆卸式设计，转运大尺寸设备时可快速拆除拓展操作空间。设计过程中优先考虑了海洋作业环境的防腐需求，所有结构件表面均做了重防腐涂层处理，铰接销轴采用不锈钢材质并配置油脂加注通道，日常维护时可定期加注润滑脂隔绝海水侵蚀。液压管路全部采用不锈钢硬管加耐腐蚀软管组合布置，管路走向沿门架内侧腹板固定，避免作业过程中被索具剐蹭破损，液压系统配置了平衡锁止阀，即使出现液压管路失压的极端情况，门架也能保持当前姿态不会突然下坠，保障作业人员安全。整套装置的操作位设置在门架侧方的甲板安全区域，操作人员可直接观察到舷侧作业状态，操作面板集成了俯仰调节、转盘回转、锁止确认几个核心功能按键，没有冗余操作步骤，降低海上作业时的误操作概率。从安装边界来看，整套装置底部平台的长度约4.2米，宽度约2.8米，门架完全收回时的最高点距离甲板面高度约3.5米，不会遮挡母船原有航行信号灯的视线范围，作业时门架最大俯角可达到40度，前端搭载平台最低可降至距离水面0.3米位置，方便潜水员直接从平台入水，不需要额外攀爬软梯。在实际作业流程中，当母船到达作业点位锚泊稳定后，操作人员先启动液压系统预热，根据当前浪高调整门架伸出角度，待前端转盘稳定后，潜水员可沿格栅平台步行至转盘位置，系好安全锁后随转盘下放至水面位置完成入水，返程时反向操作即可将潜水员平稳接回甲板，整套流程相比传统吊机吊放作业，效率可提升40%以上，同时大幅降低恶劣海况下的作业风险。
