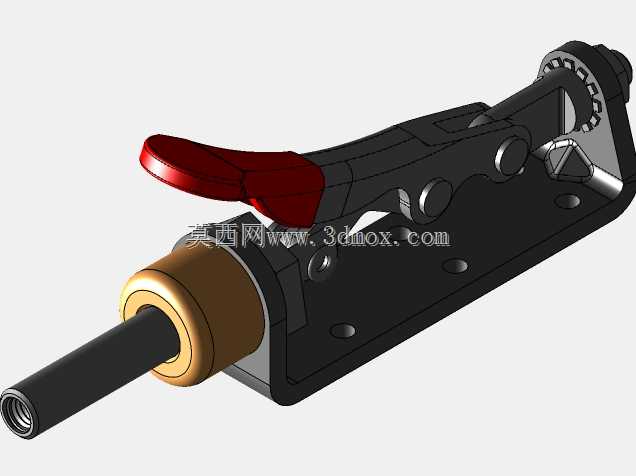

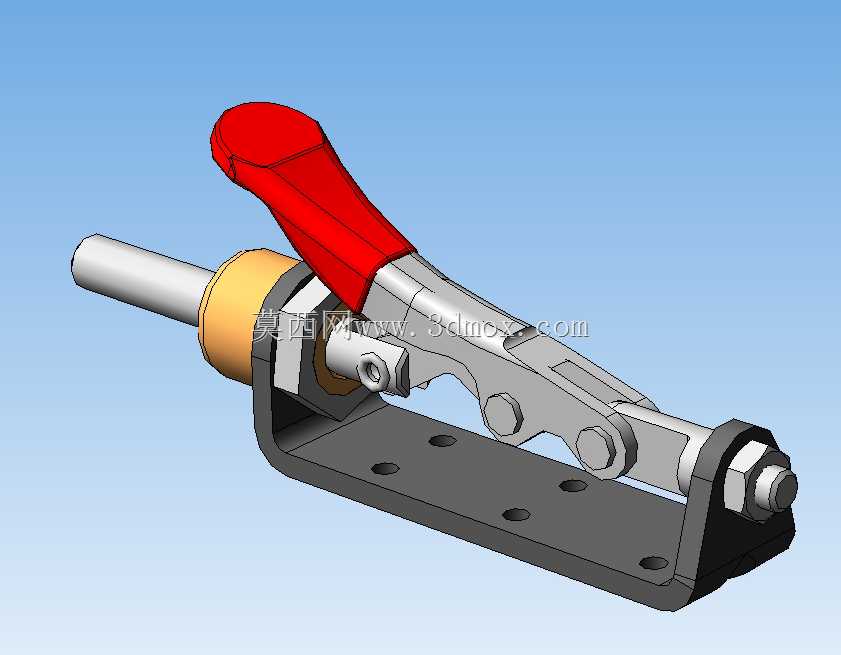

带旋转手柄的推拉式快速压紧夹具结构

这类带旋转手柄的紧凑型推拉式夹具，在小件焊接工装、电子组件装配工位、小型零件铣削定位、线束压接辅助固定场景中应用十分普遍，相比螺纹压紧结构，它的操作行程短，开合动作仅需扳动一次手柄即可完成，能大幅降低工位操作的辅助时间，在小批量多品种的柔性生产线上适配性极强。从结构设计逻辑来看，这款夹具采用了平面连杆的死点锁紧原理，当手柄扳动到锁紧工位时，连杆机构越过传动死点，此时即便工件受到加工过程的振动、切削力反向冲击，夹具也不会自行松脱，无需额外增加防松结构。前端的推拉柱塞采用圆柱导向结构，导向段与安装座的铜套配合，能保证柱塞往复运动的同轴度，避免长期使用后出现偏磨导致的锁紧失效，柱塞端部可根据装夹需求更换压头，比如橡胶压头适配易刮伤的铝件、塑料件，钢制平压头适配金属毛坯件的压紧。安装底座采用带安装孔的板式结构，四个沉头孔的孔位间距按照通用工装的安装模数设计，既可以直接通过螺栓固定在工装基板上，也能搭配L型转接座调整安装高度，适配不同高度的工件装夹需求。手柄部分采用包覆式红色防滑结构，操作时的握持受力面贴合人手握持弧度，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。整体结构的运动副都做了限位设计，手柄扳动的开合角度控制在合理范围，不会出现过扳导致的连杆变形，铰接位置采用销轴加铆接的固定方式，长期反复扳动也不会出现销轴脱出的问题。在实际选型使用时，需要注意柱塞的伸出行程要匹配工件的装夹让位空间，保证松开状态下柱塞前端能完全退出工件取放区域，避免上下料时工件与压头发生碰撞，锁紧状态下的柱塞推力要大于加工过程中工件受到的反向作用力，保证装夹刚性，这款紧凑型结构的整体占用空间小，在狭小的工装排布空间里可以密集布置，不会和相邻的夹具、加工刀具发生干涉，适合多工位同时压紧的工装场景使用。
