侧面压紧式焊接工装夹紧臂结构

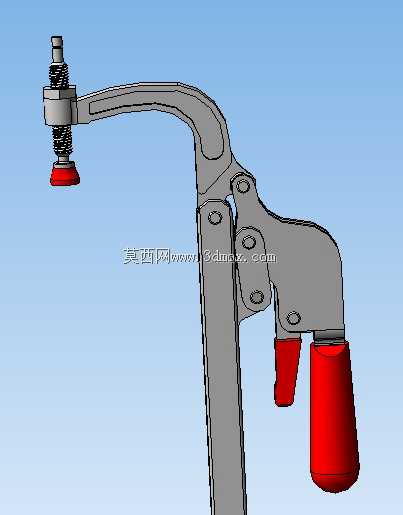

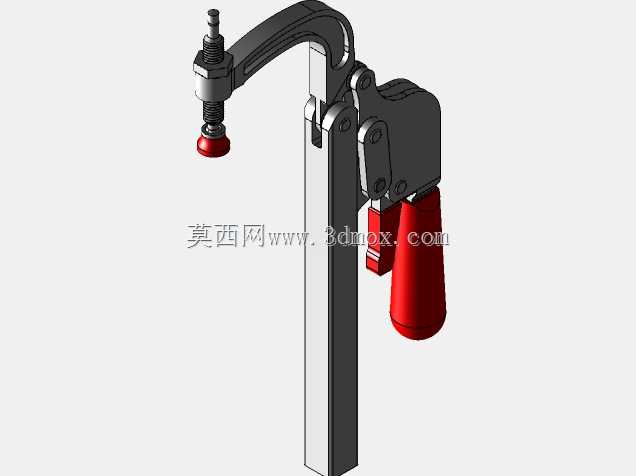

在焊接加工工位上，这类侧面压紧结构的夹紧臂是工位工装里出镜率极高的功能部件，主要解决薄壁焊件、框架类组件焊接时的侧向定位压紧需求，避免工件在焊接热变形过程中出现移位、翘曲，保证焊后组件的形位公差符合装配要求。和传统的垂直下压式夹臂不同，这款结构的力臂做了弯臂延伸设计，压头位置可以绕过工件上部的突出结构，从侧上方对工件的焊接贴合面施加稳定压紧力，尤其适合带翻边、侧立板的组焊工序，比如钣金机柜框架、小型管材支架的拼焊作业，不需要额外在工件上方预留大的操作空间，焊枪的操作可达性更好。从结构设计逻辑来看，整个夹臂采用多连杆铰接的力放大结构，手动操作端的红色握把是施力位置，通过连杆组的死点锁紧特性，在压合状态下可以实现自锁，即便焊接过程中存在振动、工件热胀产生的反向力，压头也不会松脱，不需要额外增加锁止结构。压头端部采用带缓冲的可调压头，螺杆段可以根据工件的高度差调整压合行程，端部的红色压垫是软性接触材质，避免压紧过程中在工件表面留下压痕，对表面质量要求高的不锈钢焊件、涂装后待焊件也能适配。安装边界上，夹臂的竖直安装段为平直基准面，预留了标准的安装孔位，可以直接固定在焊接工装的基板、靠山型材上，不需要额外做转接支架；弯臂的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免操作人员上下料时被刮蹭，操作握把的位置符合人手握持的发力角度，单次压紧和释放的操作行程控制在人手舒适的活动范围内，长时间重复操作也不容易产生疲劳。整个铰接位置的销轴都做了耐磨衬套设计，长期反复开合使用的磨损量更小，维护时只需要定期在铰接点加注润滑脂即可，不需要频繁更换易损件。在实际产线排布时，这类夹臂可以多个组合使用，分别布置在工件的不同侧向压紧点，配合底部的定位靠山实现工件的完全固定，相比气缸压紧的结构，不需要布设气路，适合小批量多品种的焊接工位快速换型，调整安装位置只需要松开安装螺栓即可重新排布，灵活性更强。
