多类型传动齿轮组合三维结构设计

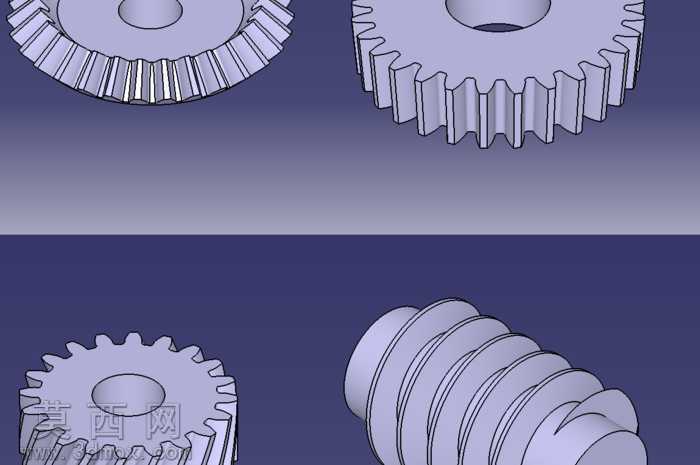

本套齿轮组合三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计标准中各类齿轮的齿廓参数规范，针对直齿圆柱齿轮、锥齿轮、蜗轮三类不同传动形式的齿轮分别进行结构构建。直齿圆柱齿轮部分采用渐开线齿廓生成逻辑，通过参数化公式驱动齿形曲线，完成齿槽拉伸、阵列后形成完整轮齿结构，中心轴孔与键槽尺寸按照通用传动配合公差预留设计余量，保证后续装配环节的适配性。锥齿轮建模过程中重点处理分度圆锥角与齿形的渐变关系，通过多截面曲面混合生成锥度变化的轮齿结构，确保轮齿从大端到小端的齿厚、齿高平滑过渡，还原真实锥齿轮的啮合传动特性。蜗轮部分则匹配蜗杆传动的啮合特性，构建出与蜗杆齿形适配的弧形轮齿结构，齿面弧度经过曲率校验，保证与蜗杆啮合时的接触面积符合传动载荷要求。模型渲染阶段采用金属磨砂材质模拟工业齿轮的实际加工质感，对齿面、端面分别赋予不同粗糙度的材质参数，通过环境光遮蔽效果突出轮齿的轮廓层次与结构细节，清晰展现不同类型齿轮的结构差异。设计思路围绕输电场景的传动需求展开，三类齿轮可分别适配平行轴传动、相交轴传动、交错轴传动的不同工况，可直接用于传动系统的装配验证、运动仿真演示，也可作为机械设计教学环节的典型结构参考，帮助设计者理解不同齿轮传动形式的结构特点与应用场景，模型所有结构特征均可编辑，支持根据实际传动参数调整模数、齿数、压力角等核心参数，适配不同功率、转速的传动设计需求。
