ABBACS502变频器精细三维建模作品

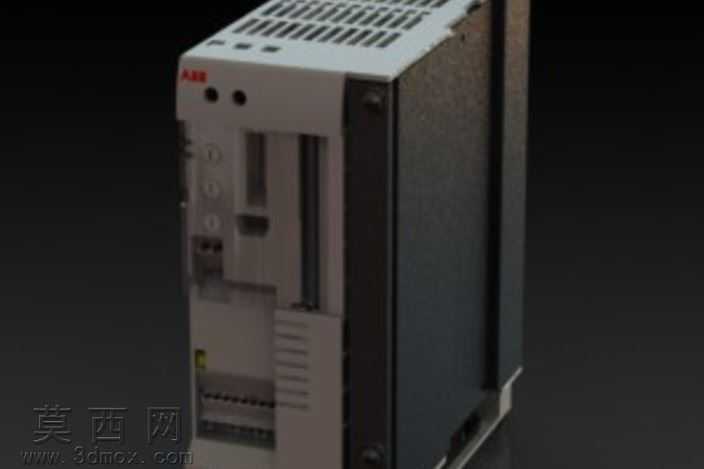

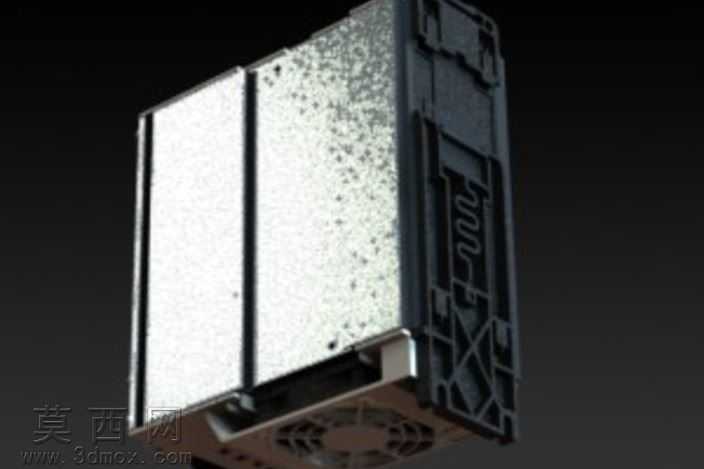

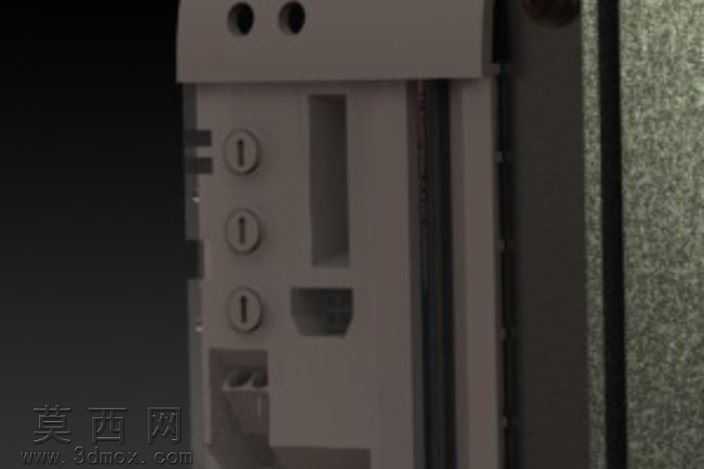

本作品为ABB ACS502 2hp变频器的高精度三维建模成果，建模过程围绕工业变频器的真实外观与结构特征展开，首先通过参考实体设备的多视角实拍素材，在SolidWorks中完成整体轮廓的草绘定位，严格遵循实物的比例尺寸进行基础特征搭建。建模阶段优先处理设备的主体壳体结构，将外壳拆分为前面板、侧散热壳体、顶部散热格栅三个核心模块分别构建：前面板部分精准还原了ABB品牌标识位置、操作按键的排布凹槽、状态指示灯的开孔结构，每一处接口的凹陷深度、按键的凸起弧度都与实物保持一致，避免出现比例失真的问题；侧部散热壳体采用薄壁特征建模，还原了金属壳体的磨砂质感对应的结构厚度，侧边的安装固定卡扣、接线端口的防护挡板都做了独立特征处理，没有采用简化的贴图替代；顶部的散热格栅通过线性阵列特征完成等距通风槽的制作，每一条通风槽的宽度、间距都参考实物参数设置，还原散热结构的真实排布。材质与渲染阶段，针对不同部件匹配对应的材质属性：主体塑料面板采用哑光浅灰塑料材质，调整粗糙度参数还原工业塑料的微磨砂质感，避免出现过度反光的失真效果；侧部金属壳体赋予深灰金属材质，添加细微的颗粒质感模拟金属喷塑的表面处理效果；品牌标识部分采用独立的红色贴花材质，精准贴合在前面板的对应位置，还原品牌标识的印刷效果；接线端口的金属触点采用亮面金属材质，与周边塑料材质形成明确的质感区分。渲染时采用三点布光方案，主光源从侧上方打亮设备主体轮廓，辅助光源补充暗部细节避免出现死黑区域，背景采用深灰纯色背景突出设备本身，最终渲染效果清晰展现变频器的外观细节与结构层次。整个建模过程遵循工业设备建模的严谨性要求，没有对结构做过度简化，既保证了外观的高度还原，也保留了各部件的装配结构关系，可用于工业场景搭建、产品展示、电气方案演示等多种场景使用。
