PCB板用可调式理线固定支架结构

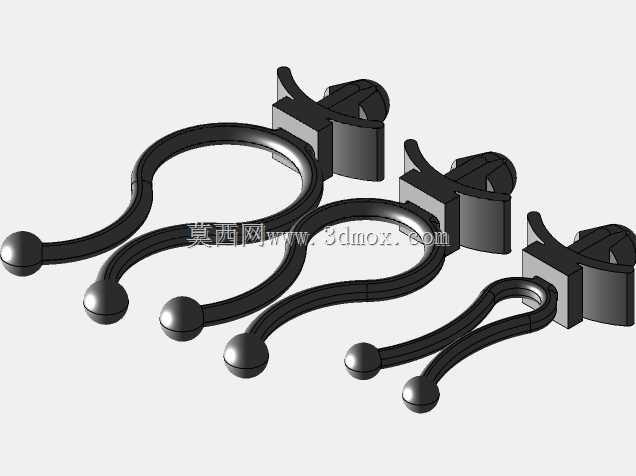

这类线缆固定支架主要应用在PCB板端的布线场景中，常见于工控板卡、电源模组、通讯设备内部的线缆整理作业，用来解决板卡上线缆散乱、晃动触碰发热元件、线缆接头受拉扯松脱的实际问题。不同于传统的扎带固定方式，该支架采用分叉式弹性夹臂结构，夹臂顶端做了球形圆滑处理，既可以避免夹臂边缘割伤线缆外皮，也能在卡入线缆时起到导向作用，无需额外工具就能徒手完成线缆的卡装固定，后期维护更换线缆时也可以直接将线缆从夹臂开口处取出，不会像一次性扎带那样需要剪断更换，能有效降低设备后期维护的物料与时间成本。设计时针对不同线径的布线需求做了三档尺寸规格，小尺寸规格适配直径3mm以内的信号线缆，中尺寸适配5-8mm的电源供电线缆，大尺寸可容纳多根并排的细信号线，夹臂的S形弯曲结构预留了足够的弹性变形量，卡装线缆后可以依靠自身弹性抱紧线缆，同时不会对线缆外皮产生过大的挤压力，避免长期使用后线缆外皮被压损出现绝缘隐患。安装底座采用插装式卡脚结构，对应PCB板上预设的安装孔位，卡脚两侧带倒扣结构，插入PCB安装孔后倒扣会自动卡紧在板件背面，不需要额外使用螺丝或者粘接剂固定，装配效率远高于传统螺丝固定的线卡，底座的支撑脚做了加宽处理，卡装后底座与PCB板面贴合面积更大，能承受更大的线缆拉扯力，不会因为线缆晃动出现底座歪斜脱落的问题。夹臂与底座的连接位置做了圆弧过渡加强筋，避免长期反复开合夹臂时连接位置出现应力断裂，整体结构没有尖锐棱角，在自动化插件装配过程中也不会卡滞送料轨道，适配SMT产线的自动化装配要求。实际布线作业中，可以根据板卡上线缆的走向选择对应位置的安装孔布设支架，将不同功能的线缆分类卡入对应支架，让板卡内部布线走向清晰规整，既可以避免不同线缆之间相互干扰，也能让设备内部的气流通道更顺畅，不会因为散乱的线缆阻挡散热风道影响板卡散热效率。
