M3至M6规格自锁紧螺柱标准件设计

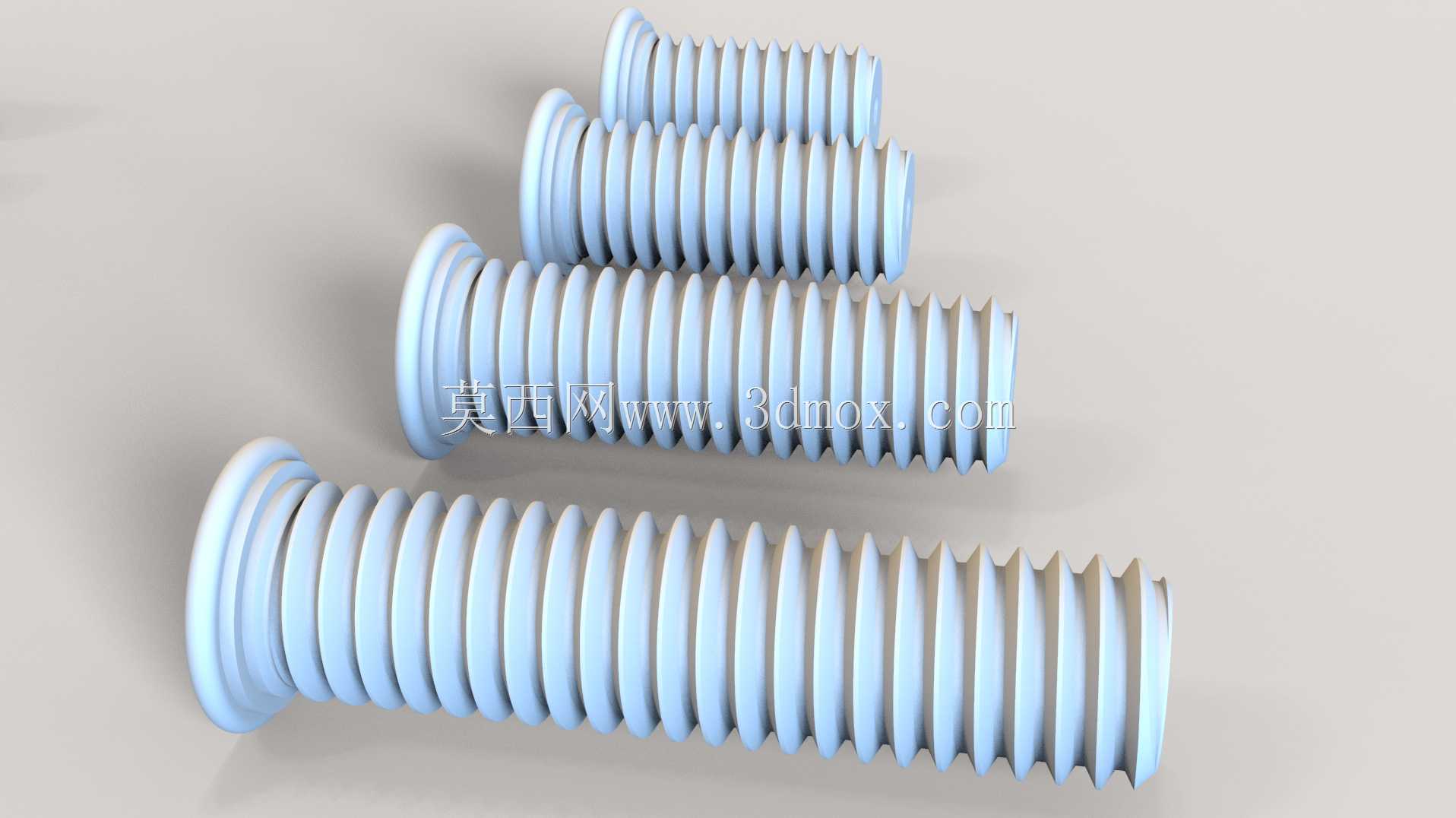

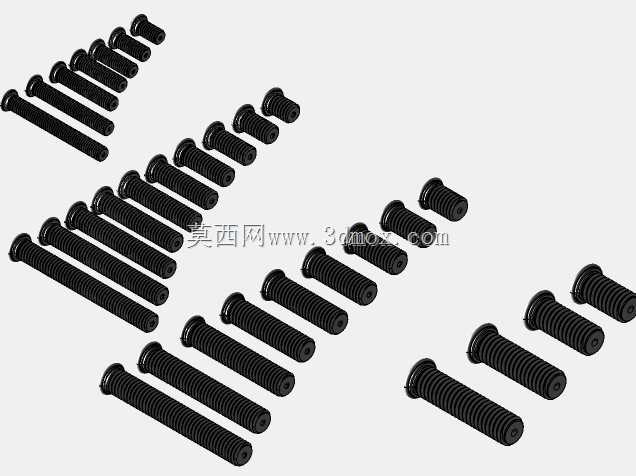

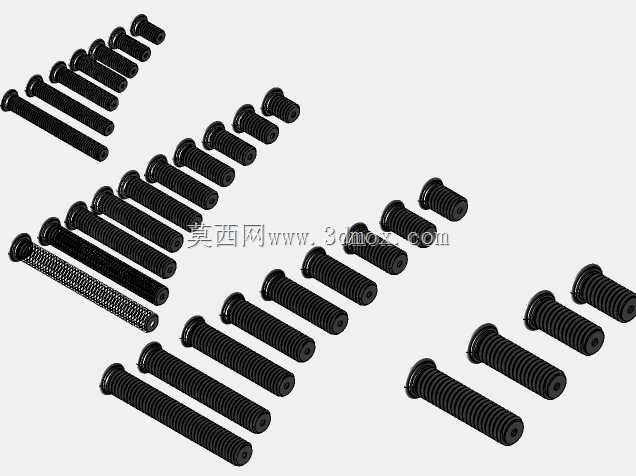

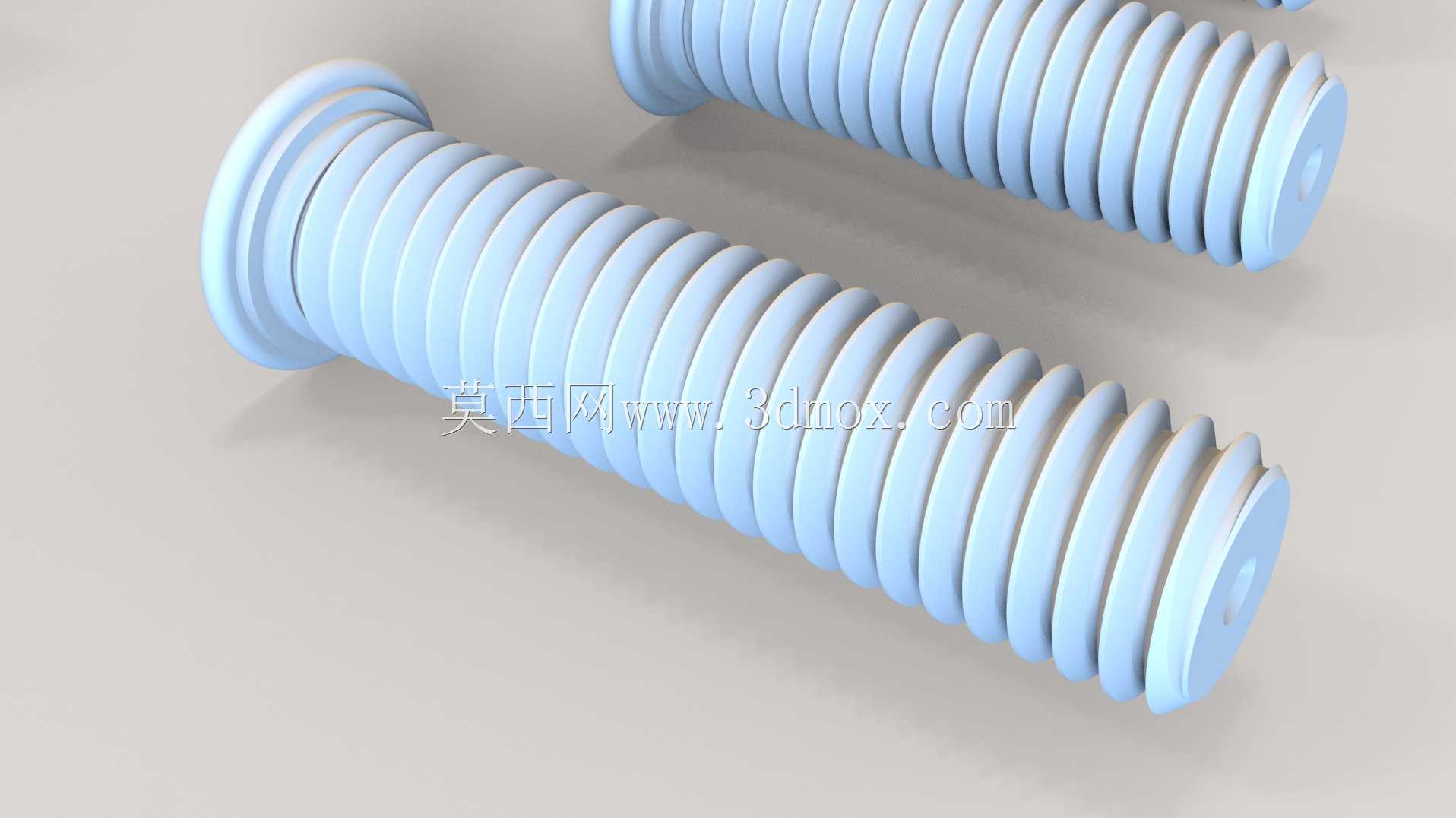

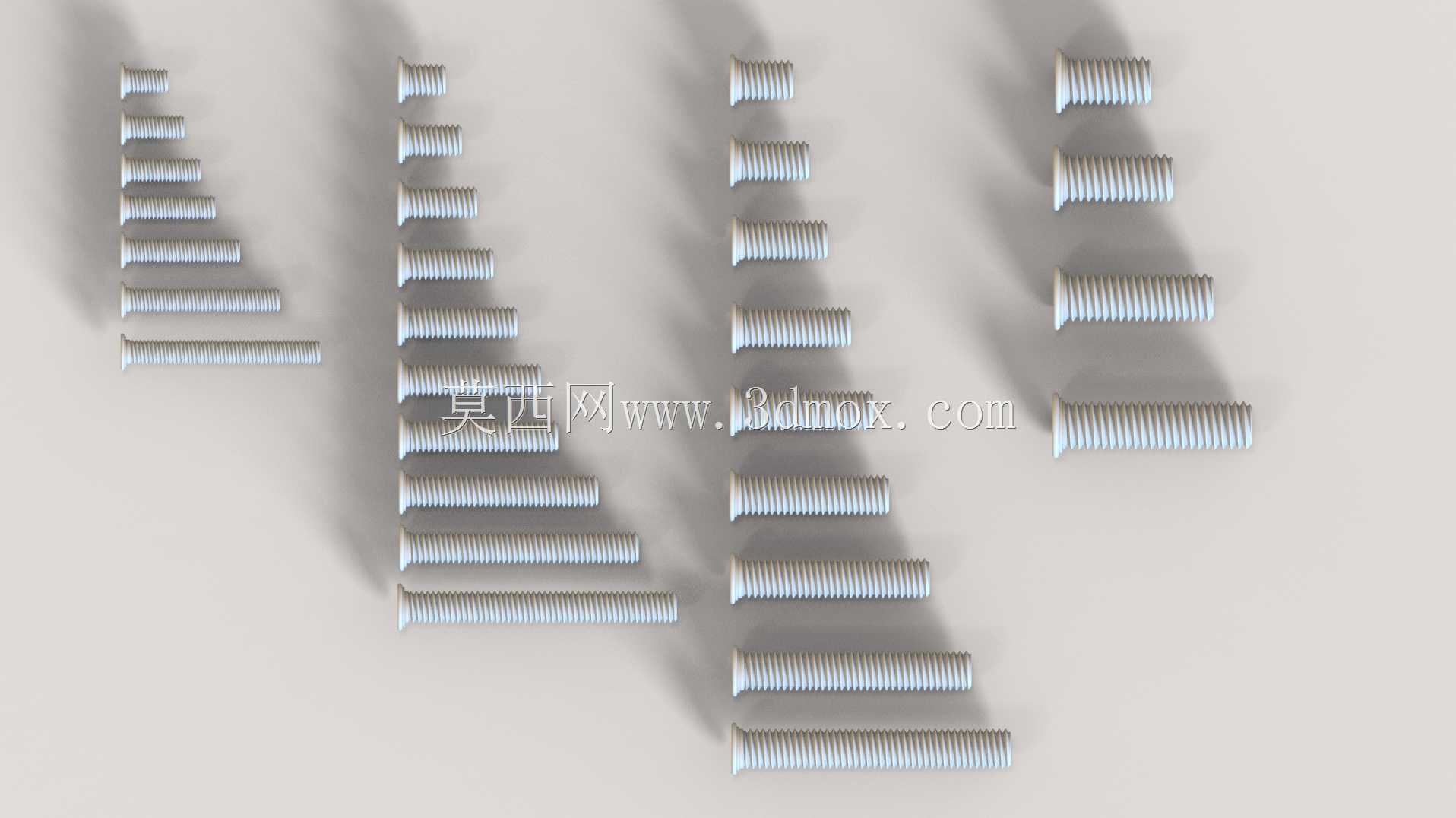

在各类机电设备装配、工装夹具搭建、非标自动化设备集成的场景里，螺纹紧固件的防松性能直接决定了整机运行的可靠性，尤其是在存在持续振动、交变载荷的工况下，普通螺柱很容易出现螺纹副咬合失效、连接松脱的问题，轻则导致设备定位精度偏移，重则引发结构脱落的安全隐患，自锁紧螺柱就是针对这类痛点开发的专用连接构件。本次涉及的M3、M4、M5、M6四个规格的自锁紧螺柱，覆盖了从小型电子设备壳体固定、气动元件安装，到中型设备钣金护板连接、传动部件辅助定位的绝大多数常规轻载连接场景，不同规格的螺柱在设计时充分匹配了对应公称直径的螺纹公差带，外螺纹采用6g级精度加工，能够与同规格的标准内螺纹孔实现顺畅旋合，不会出现卡滞、滑牙的问题。从结构设计逻辑来看，这类自锁紧螺柱没有额外增加尼龙嵌件、弹垫等附属防松结构，而是通过螺纹段的牙型角微调、螺距累积误差控制，以及螺杆端部的导向倒角设计，在旋入过程中让螺纹副之间形成均匀的过盈配合量，依靠螺纹牙面之间的静摩擦力实现自锁效果，相比带辅助防松件的螺柱，省去了配套垫圈的安装步骤，装配时可以直接旋入对应螺纹孔，有效提升流水线装配的作业效率。在安装边界方面，四个规格的螺柱分别对应了不同的最小安装空间要求：M3规格螺杆外径3mm，对应的安装底孔推荐2.5mm，安装时预留的扳手空间直径不小于8mm即可满足拧紧作业需求；M4规格对应底孔3.3mm，扳手空间预留直径不小于9mm；M5规格对应底孔4.2mm，扳手空间预留直径不小于10mm；M6规格对应底孔5mm，扳手空间预留直径不小于12mm，所有规格的螺柱端部都设计了1.5倍螺距长度的导向段，即使在盲孔安装、视线受限的装配场景下，也能快速对准螺纹孔，不会出现螺纹错扣的问题。从实际使用场景验证来看，这类螺柱在持续振动频率10-500Hz、加速度10g的振动测试工况下，连续运行8小时不会出现连接松动，完全满足普通工业设备的防松连接要求，而且全金属的结构设计让它可以在-40℃到120℃的温度区间内稳定工作，不会像带尼龙防松圈的螺柱那样出现高温老化、低温脆化的问题，适配的工况范围更广。在进行三维建模时，所有螺柱的螺纹段都按照实际牙型进行了精确建模，没有采用简化的贴图示意方式，导入装配体后可以直接进行干涉检查，验证螺柱与周边零件的安全间隙，也可以直接导出工程图标注加工尺寸，不需要设计人员再重新绘制螺纹轮廓，能够有效缩短紧固件选型和结构设计的周期。不同长度规格的螺柱可以适配不同厚度的被连接件，设计选型时只需要保证旋入基体螺纹孔的深度不小于1.5倍公称直径，露出被连接件的螺纹长度满足螺母拧紧的啮合要求即可，不需要额外计算防松结构的压缩量，相比普通螺柱加弹垫平垫的组合方案，还能减少装配BOM的零件数量，降低仓储管理和物料齐套的复杂度。
