高压管道钢制抱箍式维修堵漏夹具

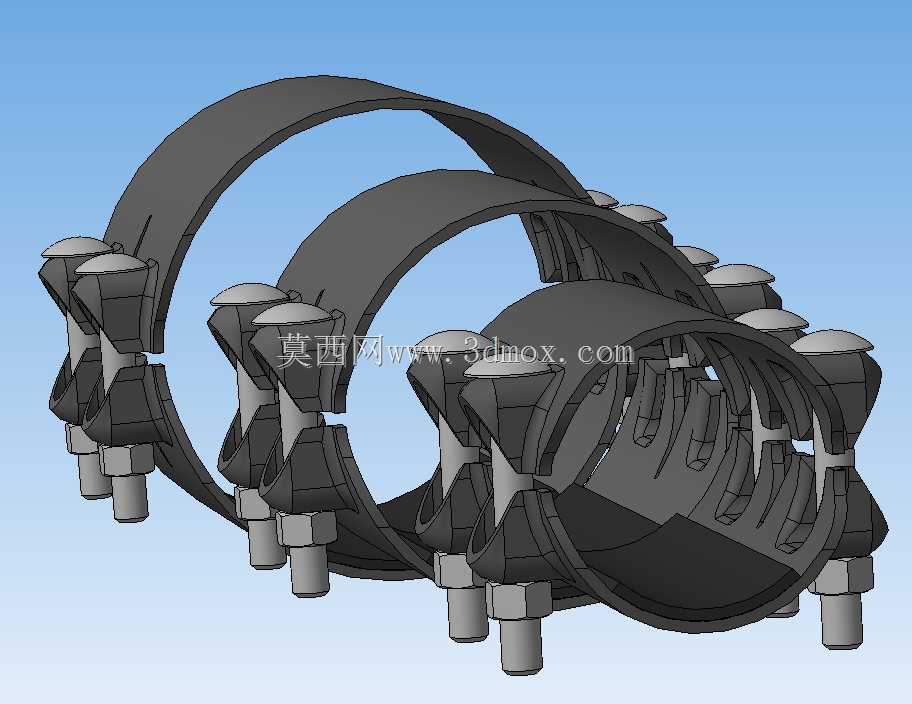

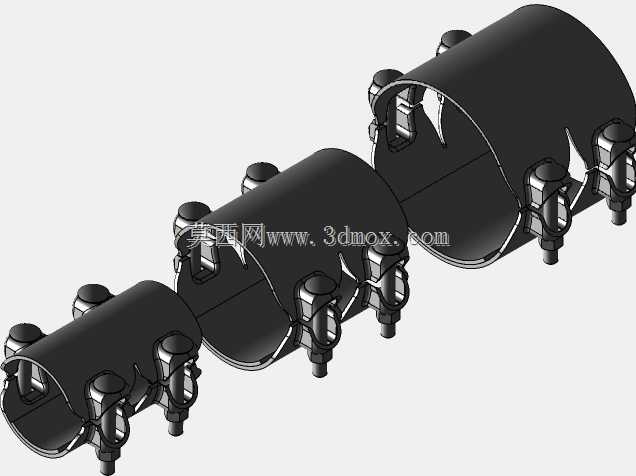

这类钢制维修夹具主要应用在油气输送、市政高压供水、化工流体输送管线的带压抢修场景，当管线出现焊缝砂眼、管壁腐蚀穿孔、外力磕碰造成的局部破损时，不需要停输泄压、不需要切割更换管段，直接将夹具包覆在破损点位外侧，通过螺栓锁紧实现密封堵漏，能最大程度降低管线停输带来的生产损失与介质泄漏风险。整套夹具采用三段式弧形抱箍组合结构，每段抱箍的内弧面完全匹配对应规格管道的外圆曲率，安装时不需要对管道外壁做大面积打磨处理，只要清理掉破损点位周边的浮锈与凸起焊渣，将密封胶垫贴合在泄漏位置，再依次扣合三段抱箍，穿入配套的六角螺栓逐步对称拧紧即可完成固定。设计阶段优先考虑了高压工况下的受力均匀性，每段抱箍的连接耳座都做了加厚加强处理，螺栓孔位与抱箍本体的过渡位置设置了圆弧卸荷槽，避免锁紧时应力集中造成耳座断裂；抱箍内侧预留了环形密封槽，可适配不同厚度的丁腈橡胶或氟橡胶密封垫，密封垫受压后会充分填充管壁与夹具之间的间隙，在10MPa级别的管线压力下仍能保持可靠密封，不会出现介质渗漏。从安装边界来看，这套夹具针对特定外径的高压管道设计，抱箍包覆的轴向长度覆盖破损点周边足够的密封距离，安装时不需要挪动管道原有支撑结构，相邻的管道法兰、焊缝位置也不会和夹具产生干涉，螺栓锁紧的操作空间预留充足，使用常规的套筒扳手即可完成全部安装作业，不需要特殊的专用工装。抱箍的外侧做了等距分布的加强筋结构，在不额外增加整体壁厚的前提下提升了抱箍的径向抗变形能力，避免高压下抱箍出现胀开变形导致密封失效；所有连接螺栓都采用高强度等级规格，锁紧后能提供足够的径向压紧力，保证密封垫的比压达到密封要求。实际现场使用中，这类夹具可以在管线正常带压运行的状态下完成安装，整个抢修过程耗时极短，相比传统的停输补焊、管段更换方案，作业效率提升数倍，同时也避免了带压焊接的动火作业风险，尤其适合易燃易爆介质输送管线、不间断供水的主干管线的应急抢修作业。夹具的各段抱箍之间采用可微调的间隙配合，即使管道外壁存在轻微的椭圆度偏差，也能通过逐步拧紧螺栓让抱箍充分贴合管壁，不会出现局部贴合不严导致的密封失效问题。
