0.5英寸液体紧Flex管道管接头结构设计

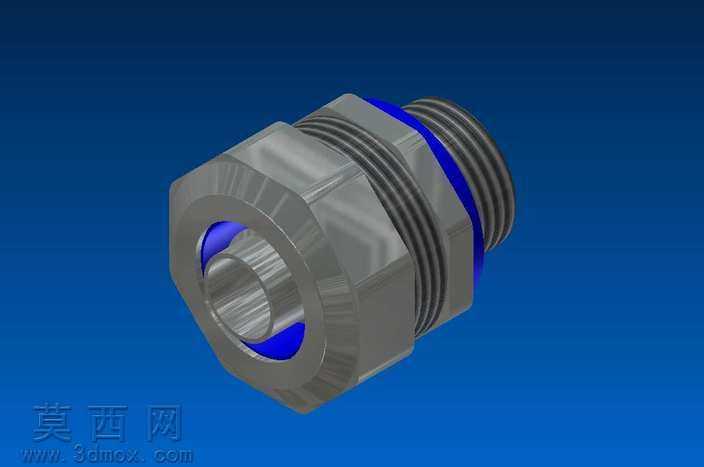

本作品为0.5英寸规格的液体紧Flex管道管接头三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循管路连接件的通用设计规范，完整还原了该类接头的全部结构细节。建模初期首先梳理接头的功能逻辑：该接头用于柔性管路与刚性基体的密封连接，需同时具备管路抱紧、端面密封、螺纹锁紧三大核心功能，因此建模时按照功能模块拆分结构，依次构建外螺纹连接段、六角锁紧台阶段、柔性管抱紧段三个主体部分。外螺纹段采用标准管螺纹参数建模，牙型角、螺距、大径小径尺寸均符合对应规格的管螺纹标准，保证与对应内螺纹接口的适配性；六角锁紧台阶段的对边尺寸、厚度按照手动拧紧的操作需求设计，棱角处做了微小倒圆角处理，既避免应力集中，也还原实际加工的工艺特征；柔性管抱紧段内部设计有环形卡紧结构与密封槽位，用于安装蓝色密封环，建模时精准还原了密封槽的深度、宽度与倒角参数，保证密封件安装后的压缩量处于合理区间，实现液体输送场景下的无泄漏密封。材质渲染方面，接头主体赋予金属碳钢材质，调整材质的粗糙度、金属度参数，还原金属机加工后的哑光金属质感，表面添加细微的机加工纹理贴图，提升模型真实感；内部密封环赋予蓝色丁腈橡胶材质，调整材质的漫反射颜色、高光参数与粗糙度，还原橡胶材质的半哑光弹性质感，与金属主体形成清晰的材质区分。模型整体采用实体建模方式构建，所有特征均保留完整的参数化建模历史，可根据实际使用需求调整规格尺寸，适配不同通径的柔性管路连接场景；结构设计上充分考虑实际装配需求，各段衔接处做了合理的过渡倒角，避免安装时刮伤管路或密封件，螺纹起始端做了引导锥面设计，方便螺纹对接时的快速导入，六角台阶段与螺纹段、抱紧段的同轴度公差在建模时通过基准轴约束严格控制，保证装配后整体的同轴度要求，避免管路连接后出现偏载泄漏的问题。渲染阶段采用深蓝色渐变背景突出主体模型，打光采用三点布光方式，主光源从侧上方照射，凸显金属表面的机加工纹理与结构棱角，辅助光源补光消除暗部死黑，轮廓光勾勒接头的边缘轮廓，让整体结构层次清晰，各部分的细节特征都能清晰呈现，完整展现该管接头的结构特点与设计细节。
