音频接口SpeakerJack接插件结构设计

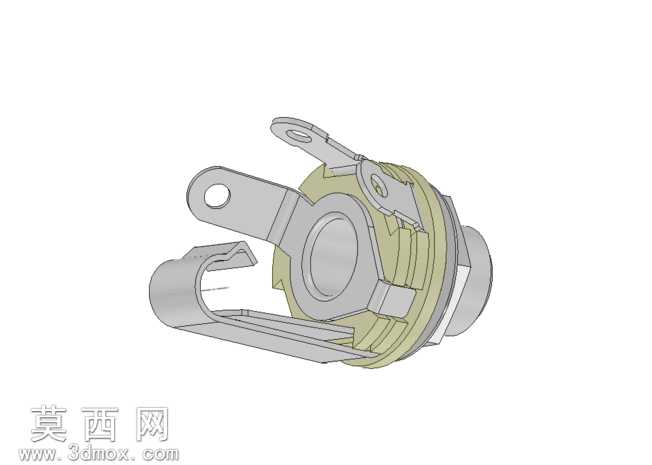

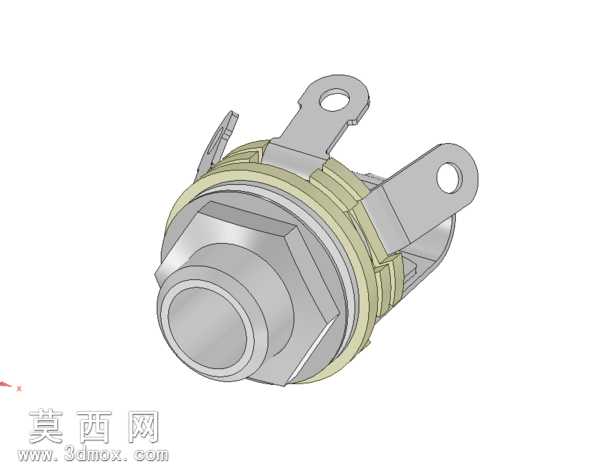

本作品为音频接插件SpeakerJack的三维结构设计，建模过程中严格遵循接插件行业通用尺寸规范，先通过草图绘制完成主体轮廓的参数化定义，对前端插接筒体、中部锁紧六角结构、尾部固定引脚分别进行独立特征构建，确保各部分尺寸公差符合音频接插件的装配要求。建模阶段采用多实体建模方式拆分不同功能部件，将金属导电接触部分、绝缘隔层部分、固定安装结构分别进行特征搭建，针对金属接触弹片部分做了薄壁特征与折弯结构的精准还原，保证弹片的弹性形变空间符合实际插拔使用的行程需求，避免插拔过程中出现结构干涉或接触不良的问题。材质渲染阶段，对金属导电部件赋予哑光镀镍金属材质，还原金属接插件的真实金属质感与表面细微磨砂纹理，对绝缘密封垫圈赋予黄绿色硬质工程塑料材质，调整材质的粗糙度与反光参数，区分不同部件的材质视觉差异，对安装固定引脚赋予同主体一致的金属材质，同时做了边角倒圆角处理，还原实际五金冲压件的工艺特征，避免尖锐边角的建模失真。结构设计上，前端采用标准圆形插接筒体，内壁预留接触弹片的安装卡槽，中部设置六角锁紧结构，方便使用工具进行面板安装锁紧，六角结构与筒体之间设置绝缘密封垫圈，实现安装后的面板密封与电气绝缘效果，尾部延伸出两个对称的固定安装引脚，引脚处开设圆形安装孔，用于接插件在设备面板或电路板上的螺丝固定，同时预留接线弹片结构，方便后续导线焊接或压接装配。设计过程中重点考量了接插件的装配兼容性，所有配合尺寸均参照通用6.35mm音频接口的行业标准进行设定，确保该模型可直接用于整机装配的干涉检查、结构验证，也可作为同类型接插件设计的参考原型，建模过程中对所有特征做了参数化关联，后续可根据不同的安装需求快速调整筒体长度、引脚间距、垫圈厚度等参数，提升模型的复用性。
