木质基座多束电缆布线固定安装支架

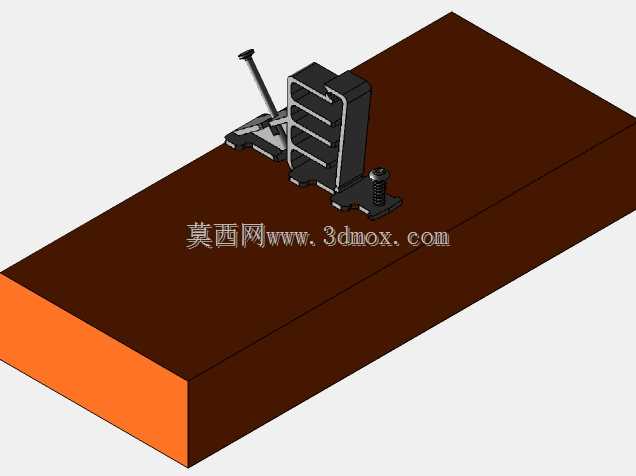

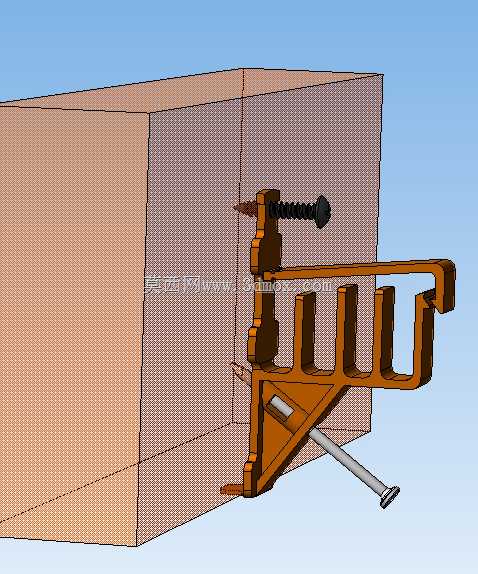

在低压布线、室内弱电布设、小型木质柜体设备走线的实际作业场景里，这类安装支架的使用频率并不低，很多施工场景下需要在木质基座、实木柜体侧板这类非钢质安装面上完成多束电缆的有序排布，避免线缆垂落、相互缠绕带来的检修困难与安全隐患。不同于常规卡箍式单线缆固定件，这款支架采用一体式注塑或压铸成型的结构，主体分为安装固定段与线缆承托段两个核心部分，固定段设计有适配自攻螺钉的沉头安装位，同时搭配侧向顶紧螺钉，能够在木质基座上完成双重固定：自攻螺钉承担主要的垂直方向拉拔载荷，侧向顶紧螺钉抵紧木质安装面的侧壁，抵消线缆排布后带来的侧向扭转力，避免长期使用后支架出现歪斜、松脱的问题。线缆承托段做了多组等距U型槽结构，每个槽位的圆弧过渡都做了倒角处理，不会划伤电缆外护套，单槽可容纳直径6-12mm的多芯控制电缆或弱电线缆，整体可同时固定5-6束不同走向的线缆，槽位开口方向统一朝向布线侧，线缆卡入后不需要额外绑扎即可完成初步限位，若有强振动工况需求，也可在槽位外侧额外缠绕扎带做二次加固。从设计思路上看，这款支架没有采用复杂的拼接结构，整体一体成型的设计减少了装配环节的公差累积，安装时只需要在木质基座上预钻一个对应自攻螺钉的导向孔，再将支架贴紧安装面拧入自攻螺钉，随后拧紧侧向顶紧螺钉即可完成固定，不需要复杂的定位工装，单人即可在两分钟内完成单组支架的安装作业。安装边界方面，支架贴紧木质基座的贴合面做了防滑纹理处理，适配厚度15mm以上的实木、密度板、多层板等常见木质基材，固定后支架向外伸出的承托段长度控制在80mm以内，不会占用过多的布线空间，支架底部的三角加强筋结构提升了整体的承重能力，满布线缆的情况下可承受不低于5kg的垂直载荷，不会出现承托段下弯变形的问题。实际使用中，这类支架常被用于木质配电箱内部走线、实木工作台设备线缆固定、木屋室内弱电布线等场景，相比传统的线卡，它可以实现多束线缆的分层有序排布，后期检修更换线缆时只需要将对应槽位的线缆取出即可，不会影响其他槽位的线缆固定状态，大幅降低了后期运维的工作量。支架的外露边缘全部做了R2以上的圆角处理，安装和布线过程中不会划伤施工人员的手部，也不会割破线缆的绝缘层，整体结构没有多余的冗余设计，所有结构特征都服务于快速安装、稳定固定、有序布线的核心需求，针对木质安装面的材质特性做的双重固定结构，也解决了常规塑料线卡在木质基材上容易松脱、固定力不足的痛点。
