导轨式电气接线端子排集成组件

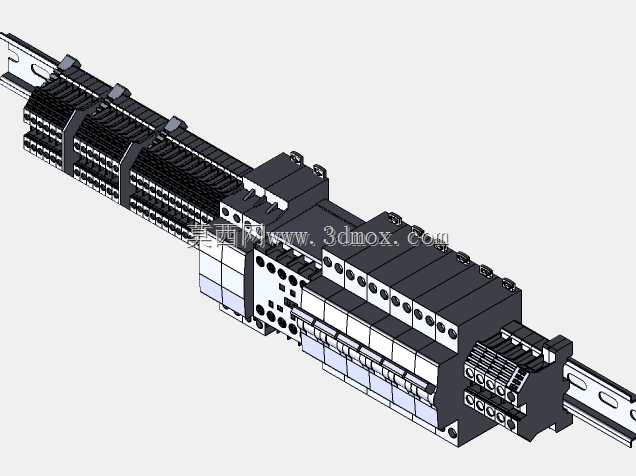

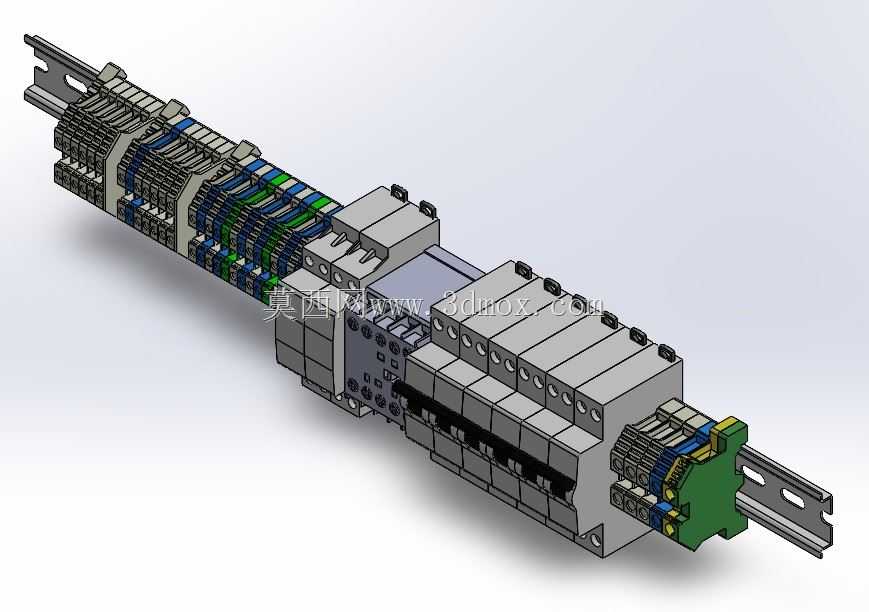

这套导轨安装式电气接线集成组件，主要面向工业低压配电、设备电控柜内部的线路集成场景，日常在机床控制柜、自动化产线电控箱、楼宇配电竖井的端子排区域都能见到这类结构的实际应用，核心作用是实现多回路控制线路、动力线路的有序分接、转接与固定，避免柜内线路杂乱缠绕，同时方便后期运维时的线路排查、端子更换与回路增减。从结构设计来看，整套组件依托标准C45电气安装导轨作为承载基底，所有功能模块都采用卡扣式安装结构，无需额外打孔固定，安装时只需将模块背部的卡扣对准导轨边缘按压即可锁定，拆卸时用一字螺丝刀撬动卡扣解锁件就能快速取下，大幅提升柜内装配的作业效率。组件上集成了不同功能的接线单元，包含普通直通式接线端子、带熔断器保护的保险端子、接地端子以及端子固定件、终端挡板等配套结构，不同功能模块之间通过端部的拼接卡扣实现紧密贴合，不会在导轨上出现窜动偏移。设计过程中充分考虑了柜内的安装边界，整套组件沿导轨方向的长度可根据实际回路数量灵活增减模块，垂直导轨方向的突出尺寸控制在常规电控柜的元件安装安全距离内，不会与柜内的线槽、断路器等其他元件产生干涉，接线端的螺丝位置预留了足够的螺丝刀操作空间，即使是密集排布的状态下，也能顺利完成单根导线的紧固与拆卸。不同功能的端子模块采用了差异化的颜色标识，接地端采用黄绿双色标识、保险端子带有透明熔断指示窗，普通端子根据回路电压等级可搭配不同颜色的标识条，方便运维人员快速识别回路属性。组件的接线单元采用压线框式接线结构，能适配不同线径的多股铜芯导线与单股硬导线，压紧后导线接触面积充足，长期带电运行时不会出现虚接发热的问题，模块之间的连接采用标准桥接件，可快速实现同电位端子的短接，无需额外跨接导线，进一步规整柜内布线。在实际选型应用时，可根据柜内的回路数量、电流等级灵活搭配不同规格的端子模块，终端固定件可将整排端子锁定在导轨的指定位置，避免运输或设备运行过程中模块沿导轨滑动移位，端部的挡板可遮挡最外侧端子的裸露金属部分，降低意外触碰导致的短路风险。
