可楼板安装的750kg级小型轮式起重设备

这款轮式小型起重设备的设计初衷，是解决常规起重机械无法覆盖的狭窄区域、高层楼板区域的物料垂直转运痛点，在老旧小区改造、室内装修、小型厂房设备维保、自建房施工等场景中，这类设备的使用频率远高于大型起重机械。设备额定起重量设定为750kg，刚好覆盖装修建材、小型机电设备、预制构件等常见物料的重量区间，避免了大吨位设备的性能冗余，也能控制设备自身的总重，满足楼板承载的限值要求。

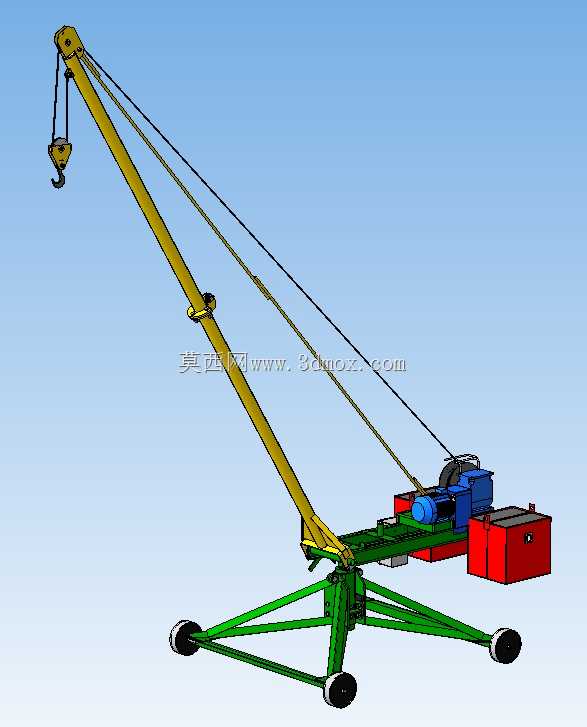

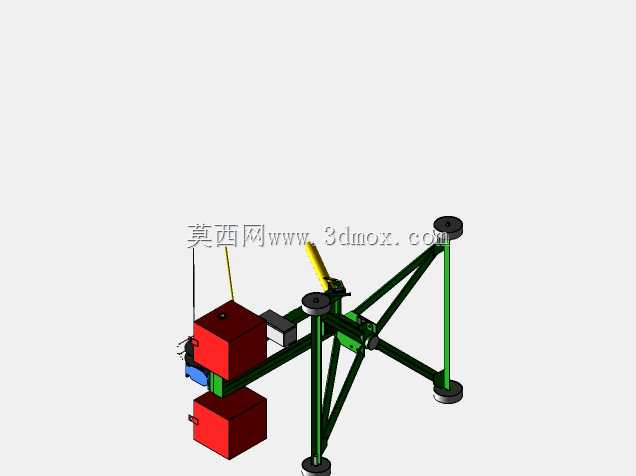

从结构设计来看，设备采用三角支腿搭配四个行走脚轮的底座结构，支腿采用型钢焊接成型，展开后支撑跨度控制在1.8米左右，既保证起吊作业时的抗倾覆稳定性，又能在1.2米宽的楼道、室内通道中顺利推行转场，无需额外拆解部件。臂架采用变截面箱型伸缩结构，仰角调节范围覆盖15度到75度，最大作业半径下的起升高度可达到12米，能够覆盖6层以下自建房的楼板物料吊装需求，臂架根部的铰点位置做了加强筋处理，抵消变幅作业时的应力集中问题。

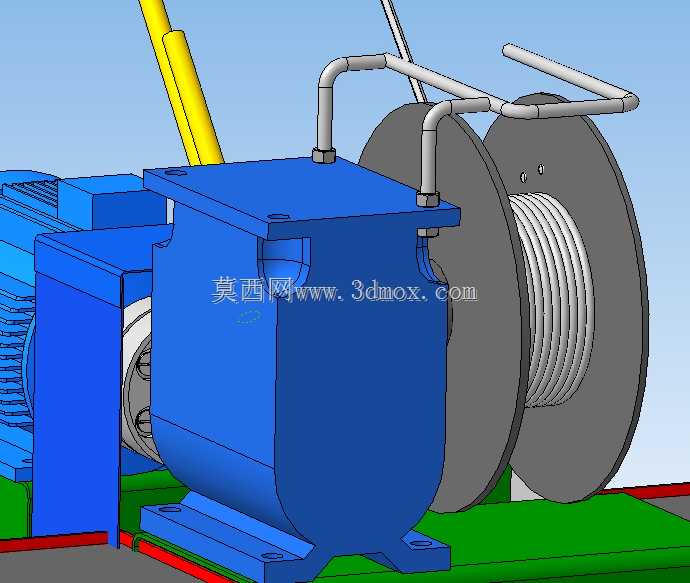

驱动部分采用电动卷扬机构搭配钢丝绳传动，卷扬滚筒设置了排绳器，避免多层缠绕时出现乱绳、咬绳的问题，吊钩组配备了防脱棘爪，防止吊索具意外滑脱。设备底座预留了螺栓固定孔位，在楼板上作业时，可通过膨胀螺栓将底座与楼板结构层固定，抵消起吊时的水平分力，无需额外配置配重块，进一步降低设备自重对楼板的载荷影响。考虑到室内作业的空间限制，设备的回转机构采用手动驱动搭配自锁结构，可360度回转，作业到位后自动锁止，不会因为吊重负载出现溜转问题。

设计过程中特意控制了各部件的拆分重量，单个最重部件不超过50kg，两名作业人员即可完成设备的转运与组装，无需借助其他起重设备辅助安装。臂架表面做了喷塑防锈处理，底座支腿的焊缝全部做了磁粉探伤检测，保证反复拆装、频繁转场使用下的结构强度，行走脚轮采用聚氨酯材质，推行时不会划伤室内地坪、楼板面层，适配已完成装修的作业场景。设备的操作控件全部集成在底座侧方的操作盒上，包含起升、变幅、回转三个动作的控制按钮，操作逻辑简单，经过简单培训的作业人员即可上手操作，无需持特种作业证件即可在非特种作业场景下使用。
