C型钢轨辊轮起重吊具结构设计

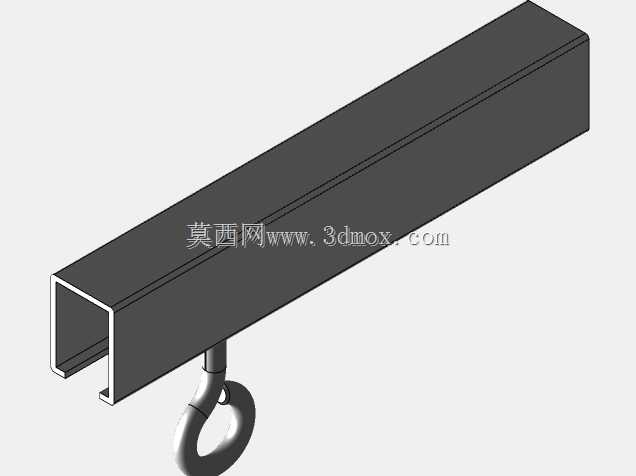

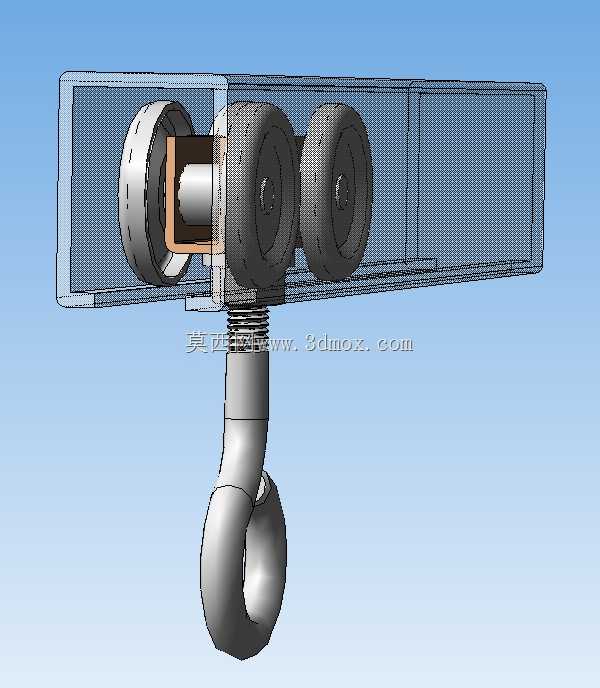

该吊具适配C型截面轨道的架空吊装作业场景，常见于车间内工位间重型工件转运、仓储库区物料定点吊运、生产线工序间工件周转等工况，可沿C型钢轨道做长距离直线移动，搭配下方吊钩完成重物的悬挂与吊运动作。设计阶段优先考虑轨道行走的顺畅性与承载可靠性，行走部分采用多组辊轮并排布置的结构，辊轮轮廓与C型钢轨道的内滚道面完全贴合，单组辊轮可同时承受竖直方向的吊重载荷与水平方向的导向侧向力，多辊轮布局可分散单轮承载压力，降低轨道局部压溃风险，同时减少行走过程中的卡滞概率。辊轮与主体承载架之间设置耐磨衬套，可降低长期往复行走带来的磨损，延长部件更换周期。主体承载架采用箱型焊接结构，整体嵌入C型钢轨道的内腔空间，架体外侧轮廓与C型钢内壁预留合理的安装间隙，既避免架体与轨道内壁发生运动干涉，又能限制架体在轨道内的横向窜动量，保证行走过程的稳定性。架体下方通过铰接结构连接吊钩组件，吊钩采用锻造弯钩结构，铰接连接方式允许吊钩在吊重状态下自适应小角度摆动，抵消吊重重心偏移带来的附加力矩，避免辊轮出现偏载磨损。安装时需先将辊轮组件预装在承载架上，从C型钢轨道的端部开口处整体推入轨道内腔，再安装轨道端部的限位挡块即可完成部署，无需对现有C型钢轨道做额外打孔或改制，适配市面上常规规格的C型起重轨道。设计过程中对辊轮的轮压、架体的抗弯强度、吊钩的抗拉强度均做了对应校核，各部件的连接位置均采用可靠的防松结构，避免长期受振动载荷出现连接件松脱的问题，整体结构无冗余设计，维护时仅需定期检查辊轮磨损情况与铰接部位的润滑状态即可，可有效降低车间内定点吊装作业的设备投入成本，适配中小吨位的频繁吊运作业需求。
