LesPaul款红纹贴面电吉他结构设计

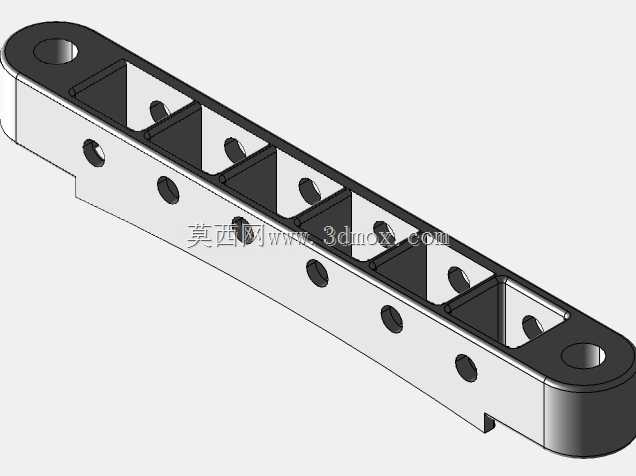

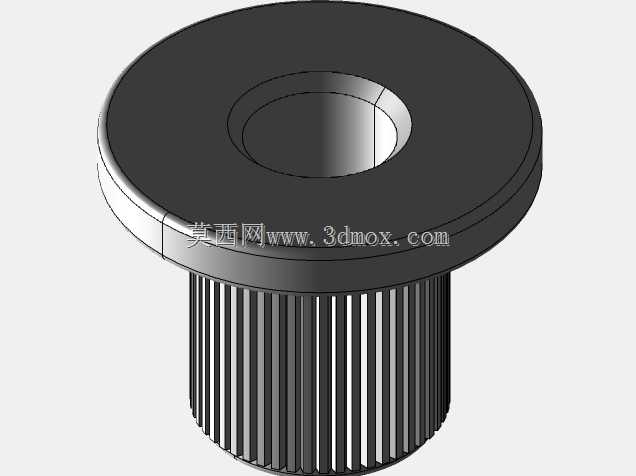

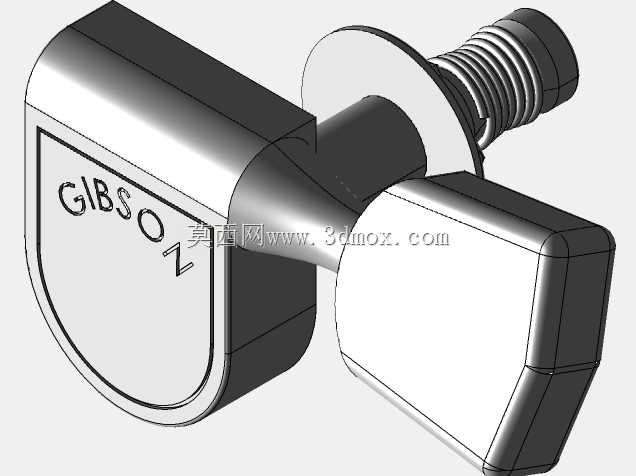

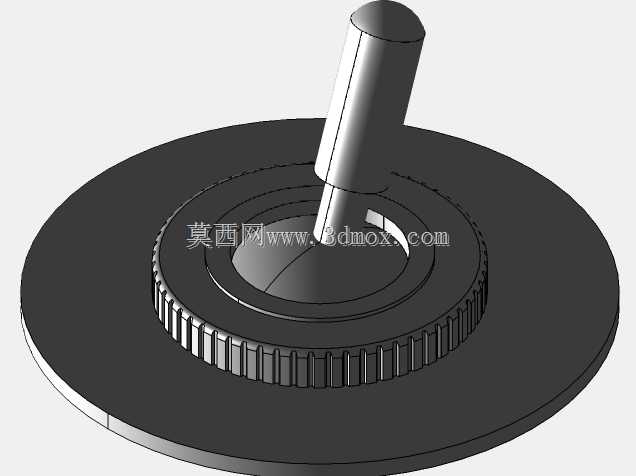

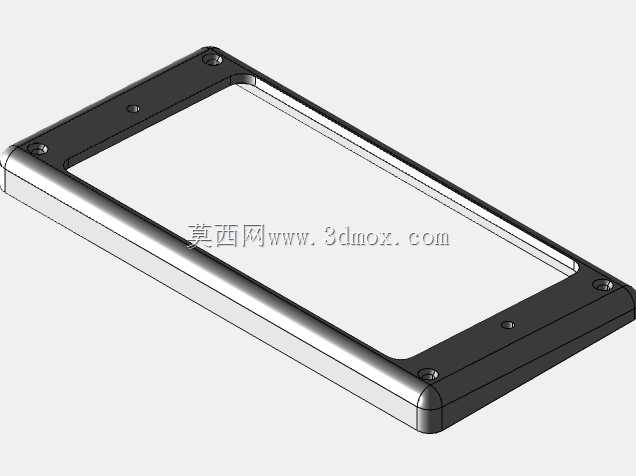

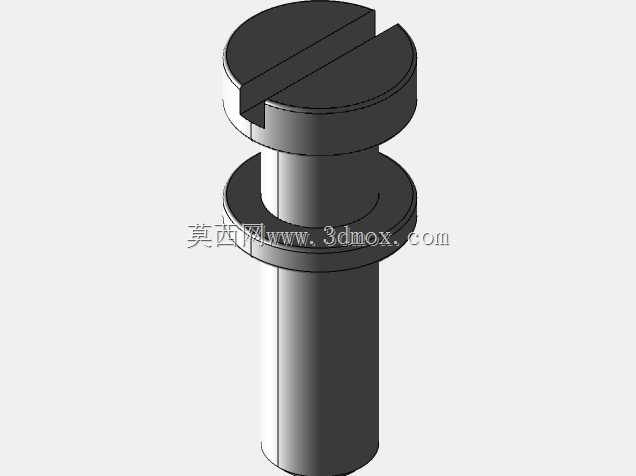

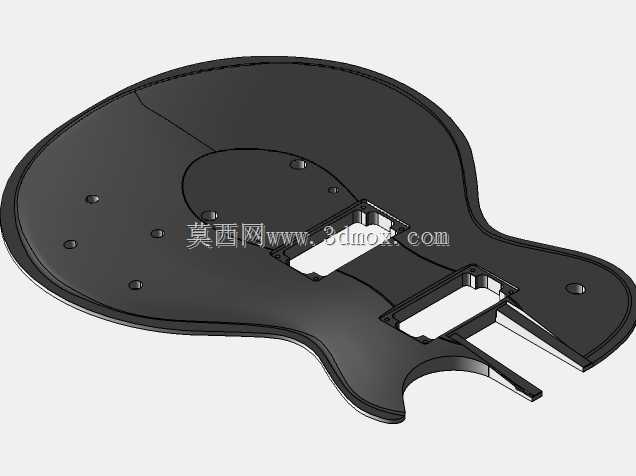

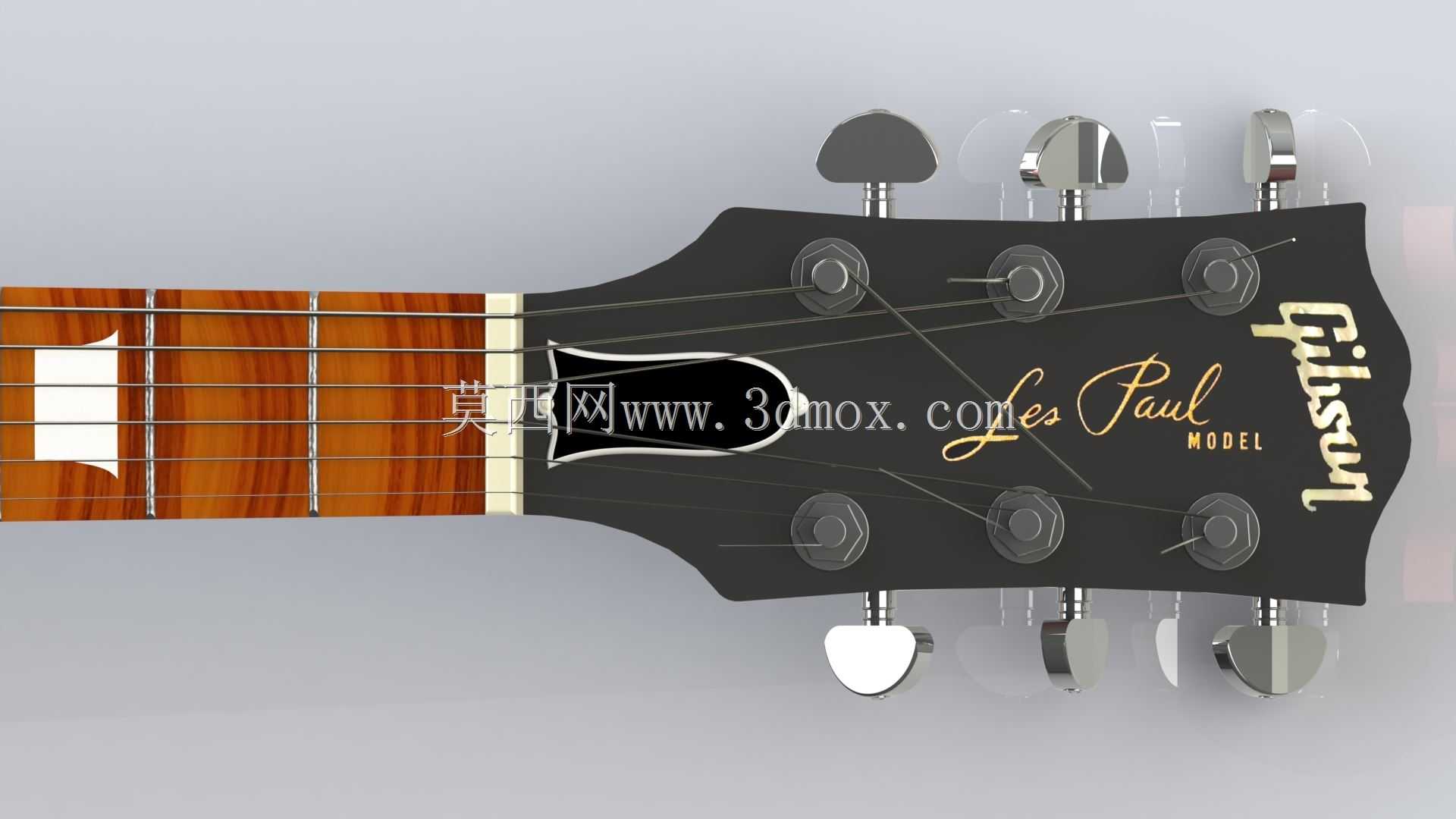

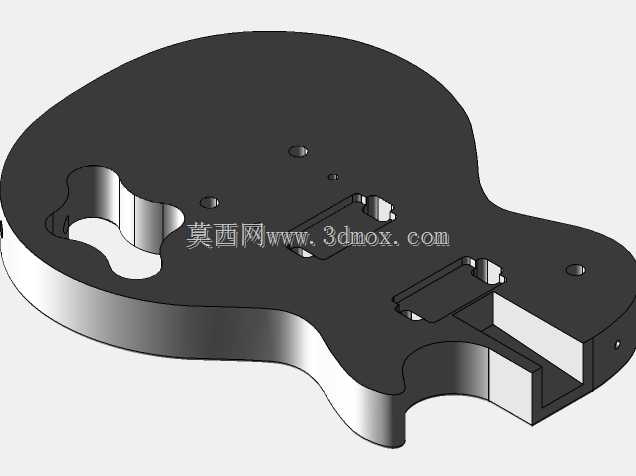

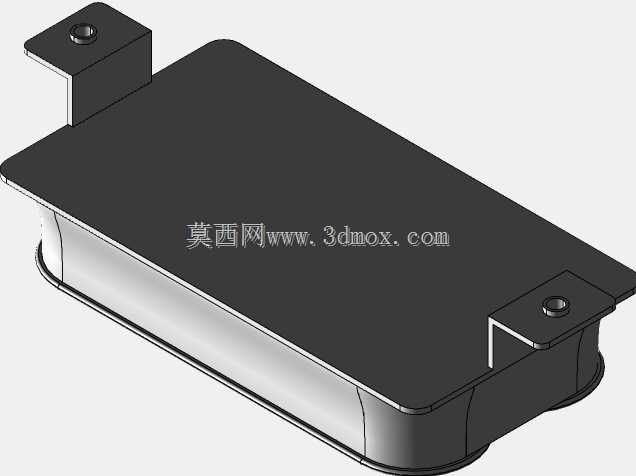

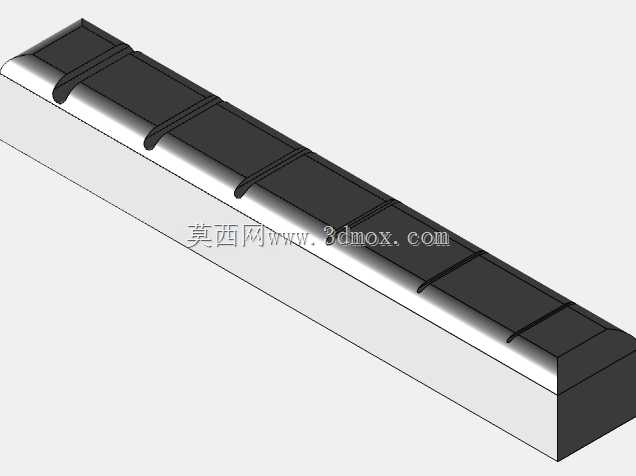

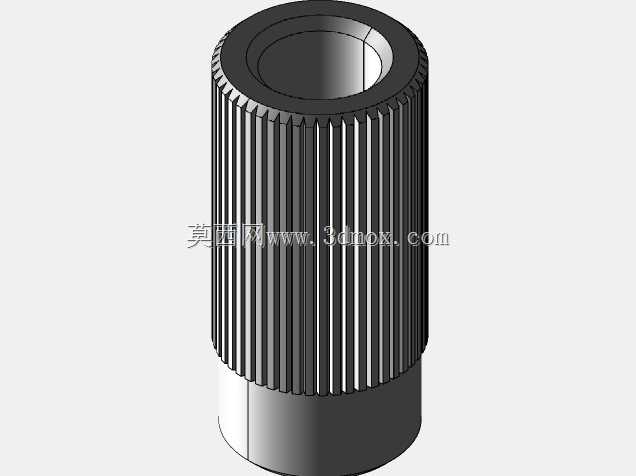

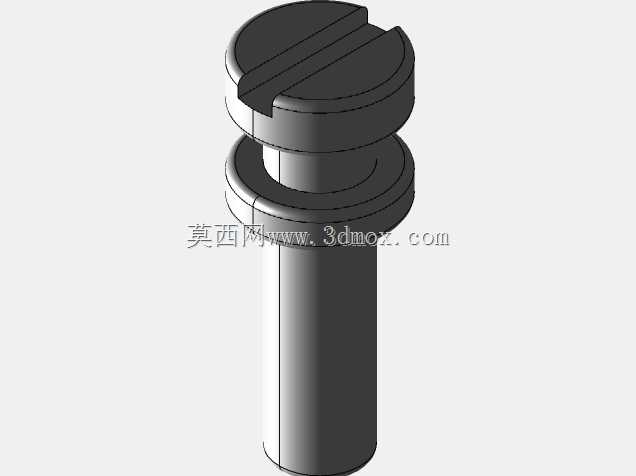

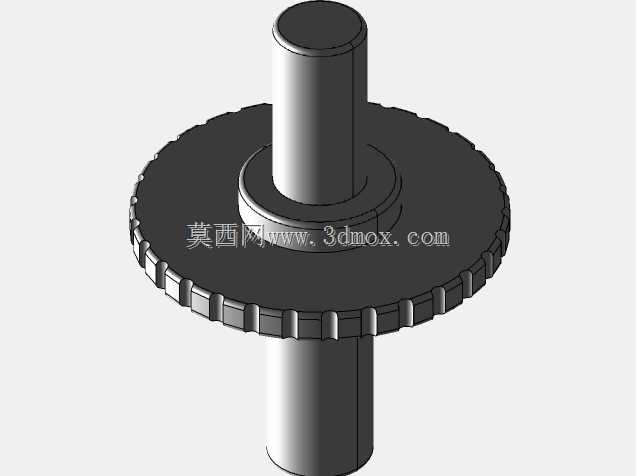

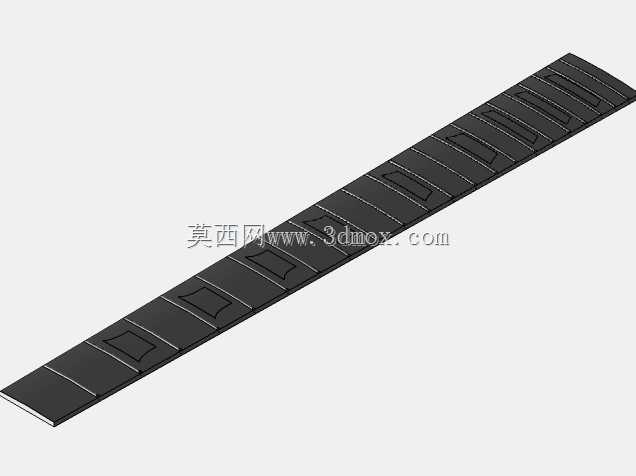

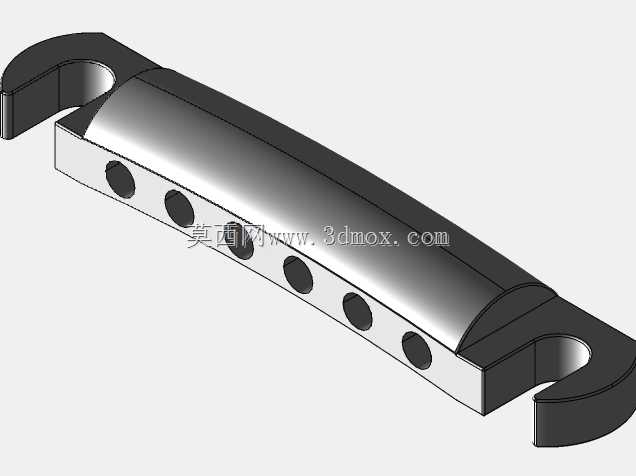

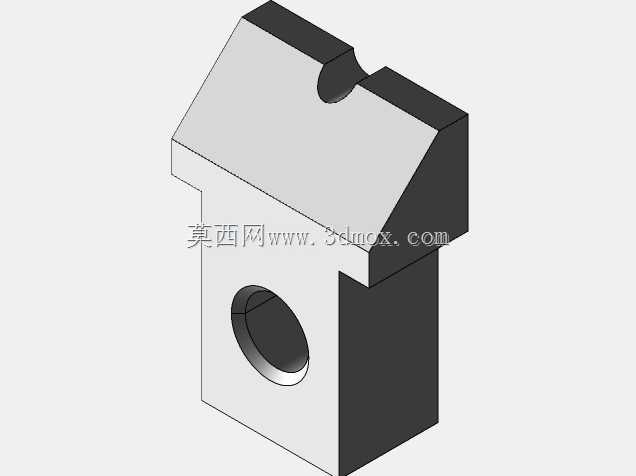

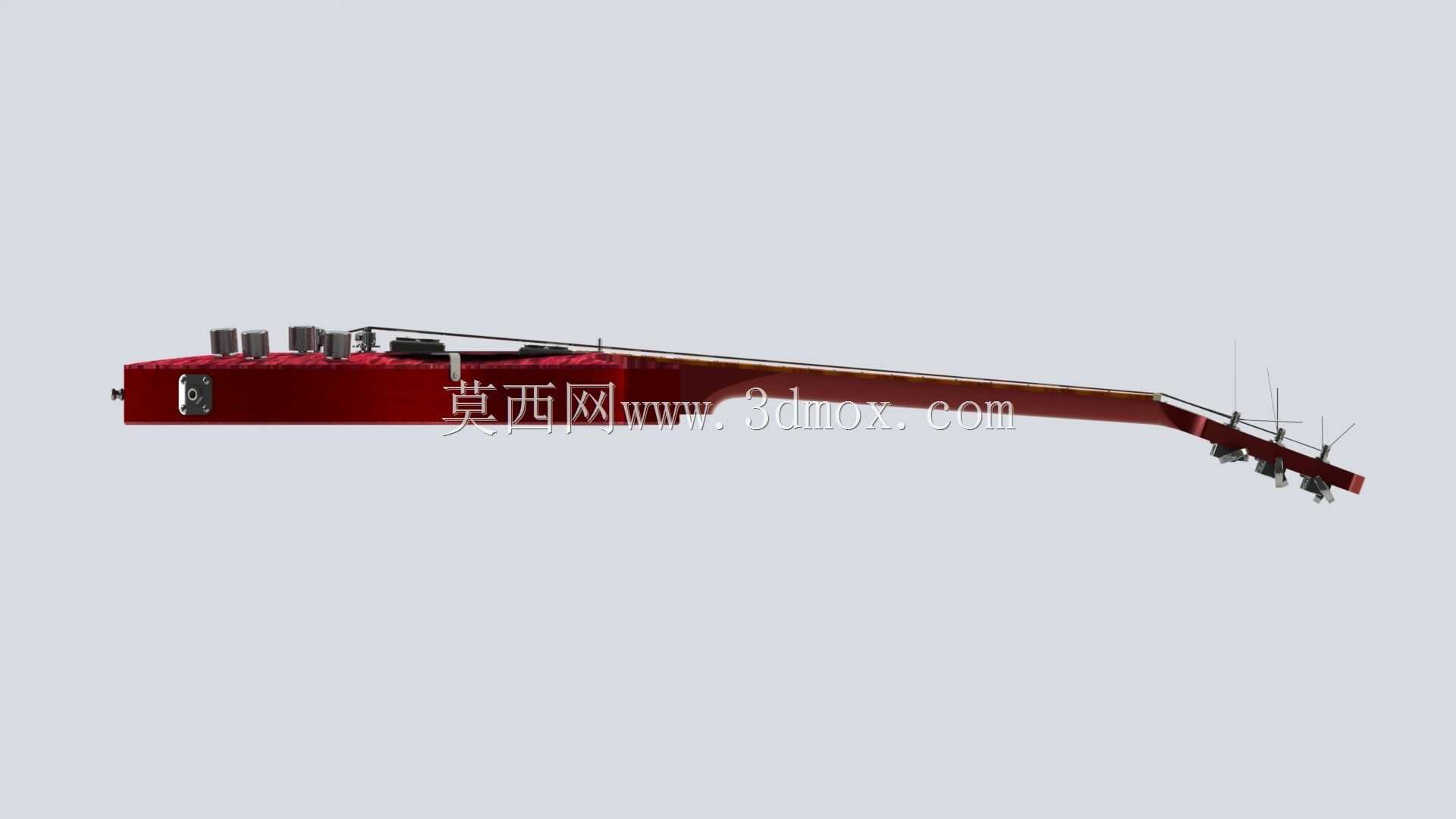

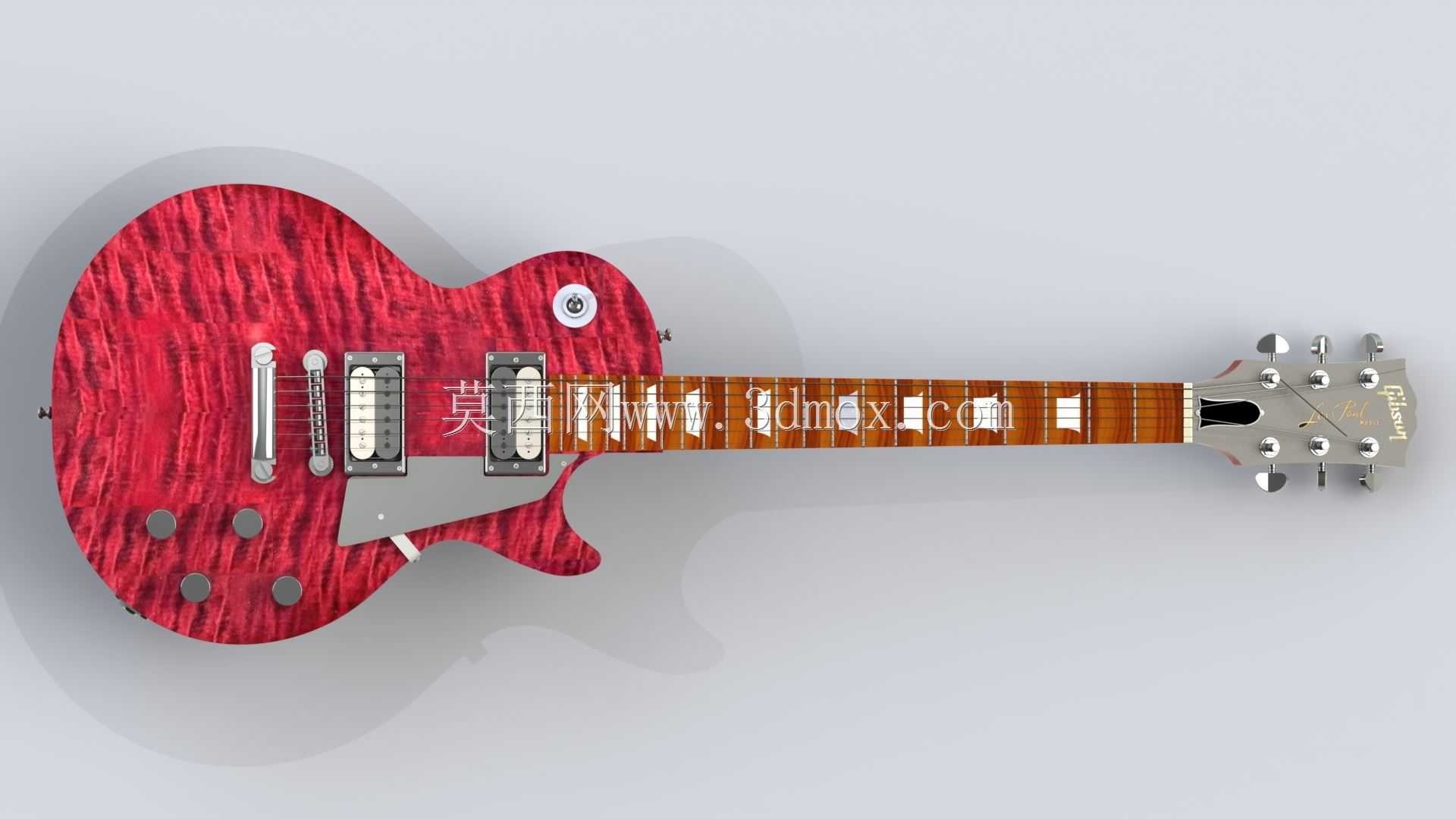

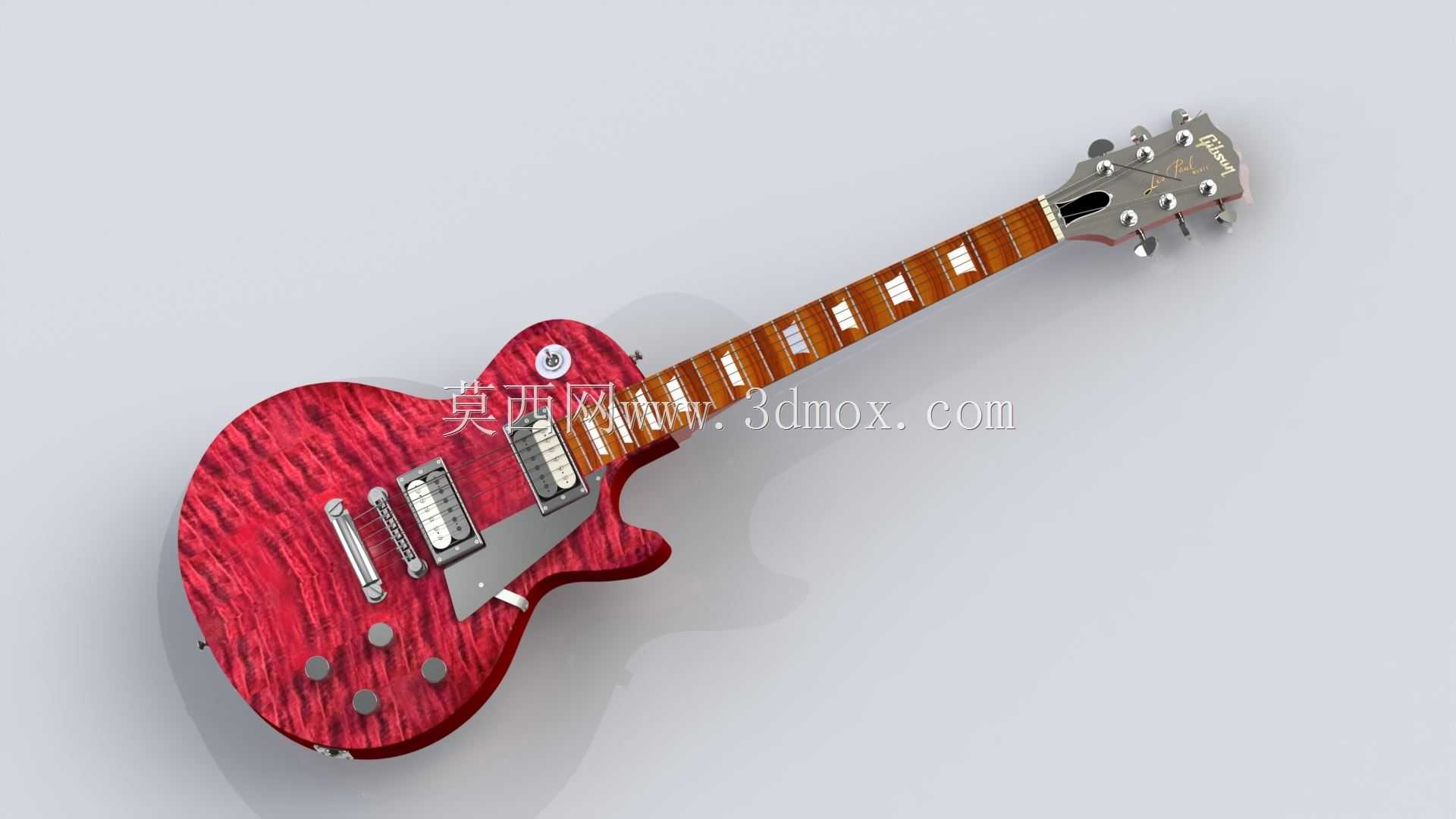

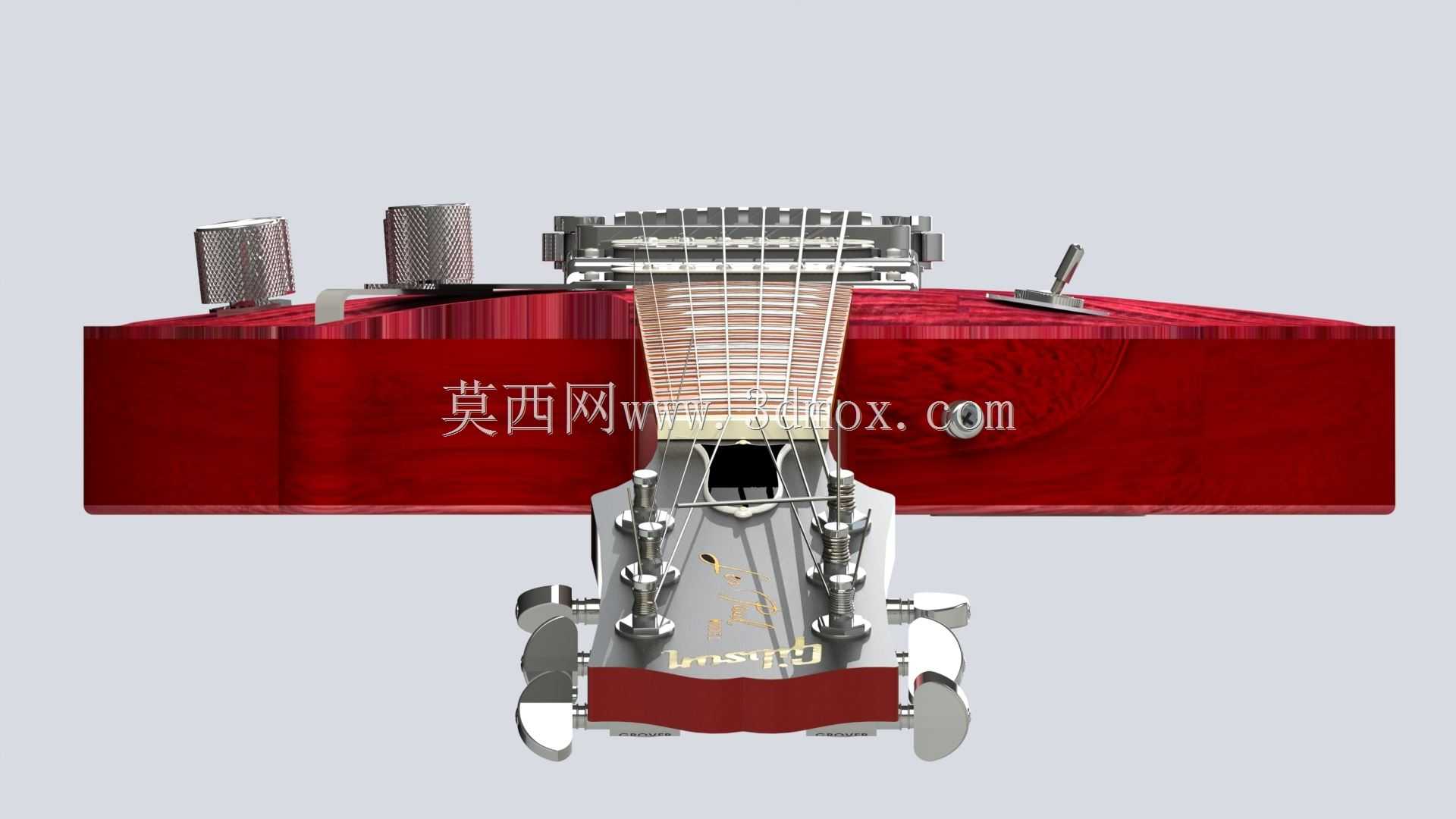

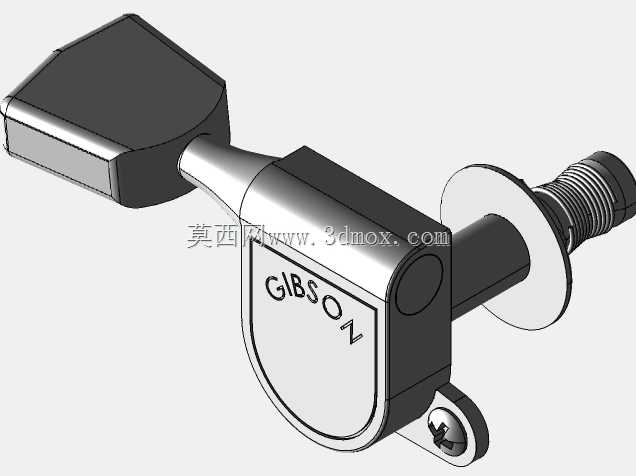

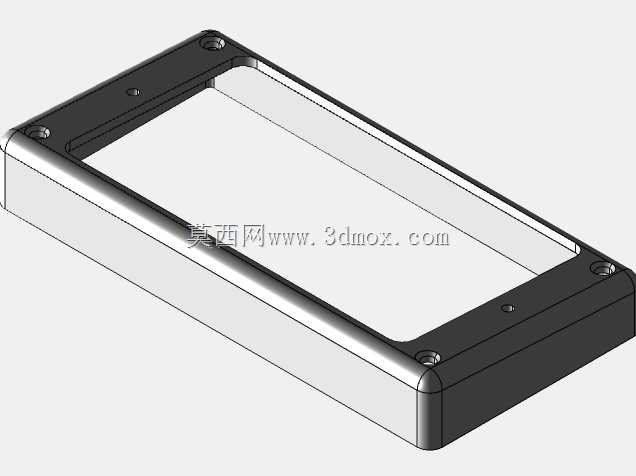

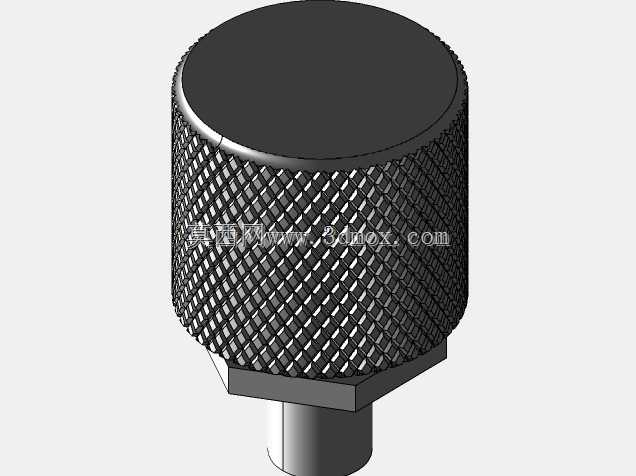

这款电吉他的三维结构设计，核心围绕实心电声弦乐器的实际使用需求展开，首先从演奏握持的人机边界出发，琴身采用经典的单缺角轮廓，整体握持厚度控制在42mm到48mm的渐变区间，琴身背部做了贴合人体腰腹的弧面切削，坐姿演奏时能自然贴合演奏者躯干，避免长时间持琴的硌压不适感，琴颈与琴身的连接采用深插接结构，插接深度达到65mm，相比螺栓连接的结构能更好的传递弦振，减少结构连接处的能量损耗，提升延音表现。从功能结构来看，琴身正面配置的双组双线圈拾音器，分别对应琴颈位置的温暖音色输出与琴桥位置的明亮高增益输出，拾音器的安装位预留了2mm的高度调节余量，可通过两侧的调节螺丝调整拾音器与琴弦的间距，适配不同演奏力度下的输出电平匹配，琴身下部的四个控制旋钮分别对应两组音量与两组音色调节，旋钮的安装轴孔与琴身内部的电位器安装位同轴度公差控制在0.1mm以内，避免旋钮转动时出现卡滞或偏摆问题。琴头的弦轴安装位采用三对侧的排布方式，每个弦轴的安装孔位做了定位凸台设计，保证弦轴安装后琴弦的穿弦点与琴枕的弦槽处于同一直线，减少琴弦在琴枕位置的摩擦阻力，调弦时的顺滑度更好，琴桥采用固定式颤音系统的安装基座，基座与琴身的连接采用四颗预埋铜螺母的结构，相比直接自攻螺丝安装的结构，多次拆装维护也不会出现木材螺纹滑牙的问题，琴身正面的红纹贴面采用0.6mm厚度的饰面层设计，与底层桃花心木琴身的粘接面预留了溢胶槽，粘接加压时多余的胶液会流入槽内，避免胶液溢出污染贴面表层影响外观效果。从安装边界来看，所有电子元件的走线槽都在琴身内部做了隐式设计，腔体边缘做了R3的圆角过渡，避免穿线时刮伤线材绝缘层，输出接口位于琴身侧边下部，接口的安装沉台深度刚好匹配标准6.35mm音频插头的插入长度，不会出现插头插不到位或者外露过长的问题，品丝的安装槽在指板上的排布严格按照十二平均律的弦长比例定位，有效弦长控制在628mm的标准区间，每根品丝的安装槽深度统一为1.8mm，保证品丝压装后露出指板的高度一致，避免出现打品或者弦距过高的问题。
