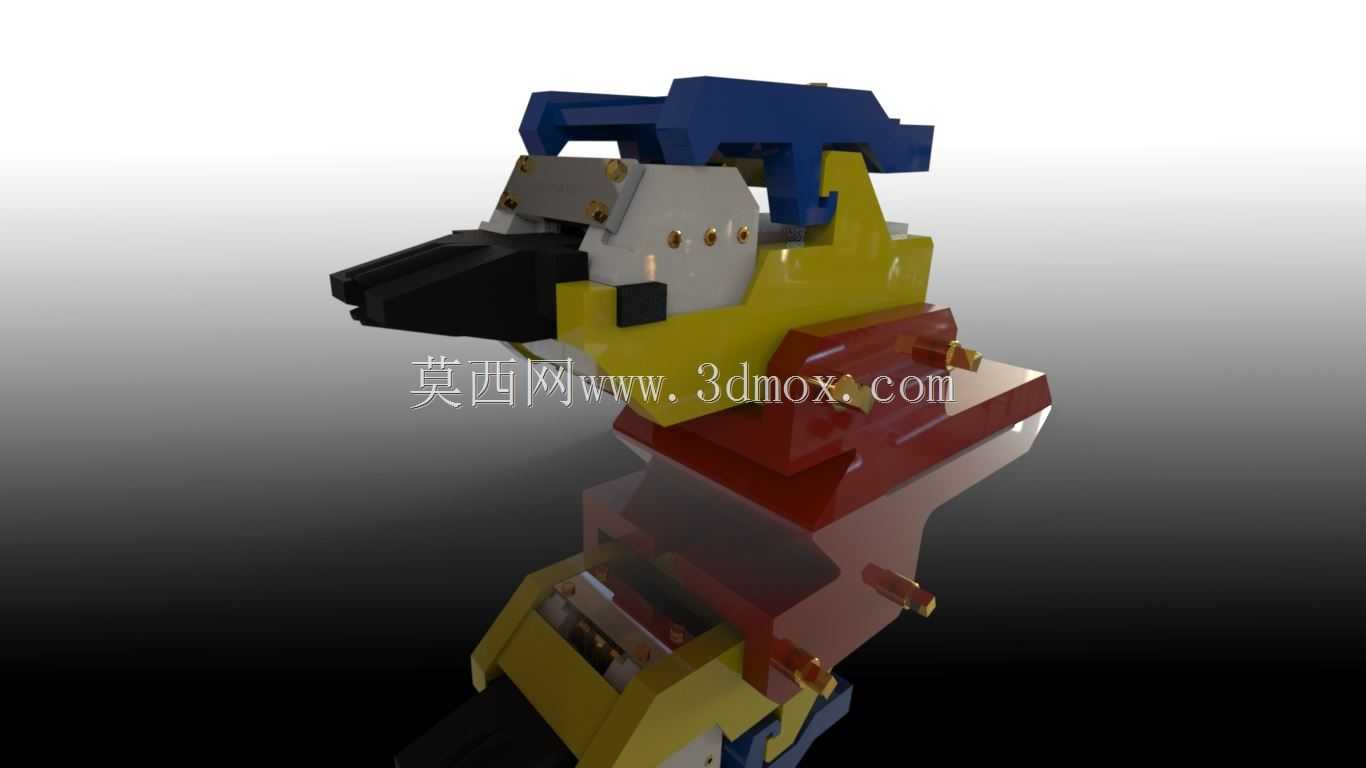

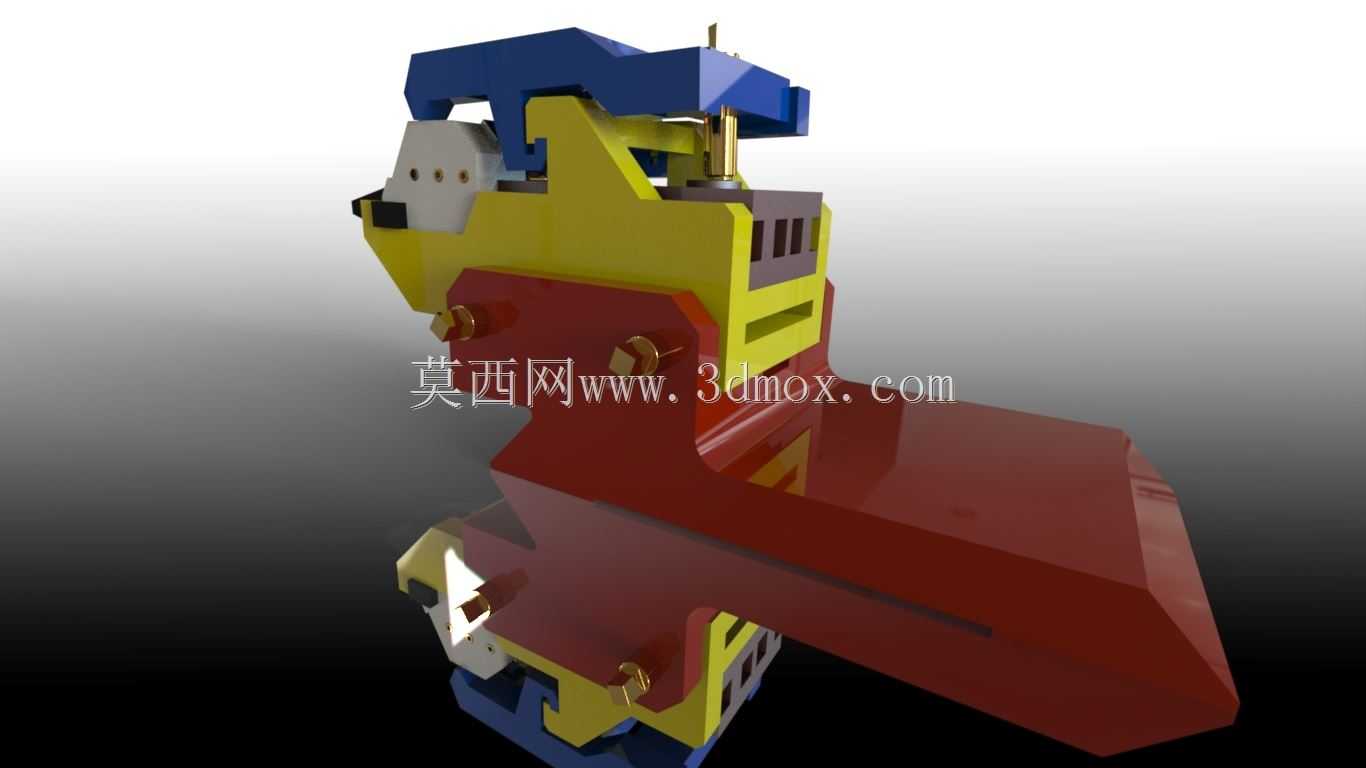

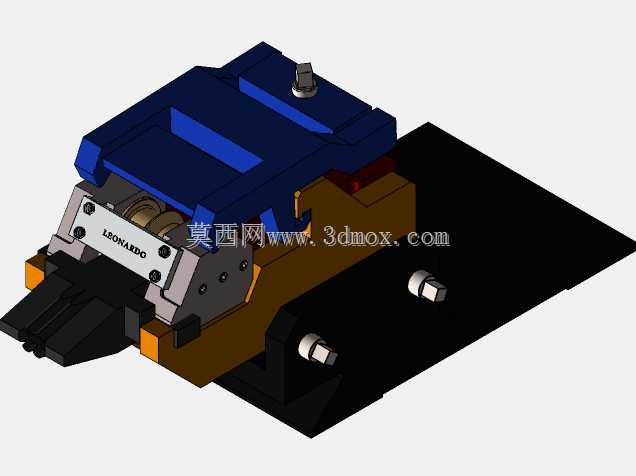

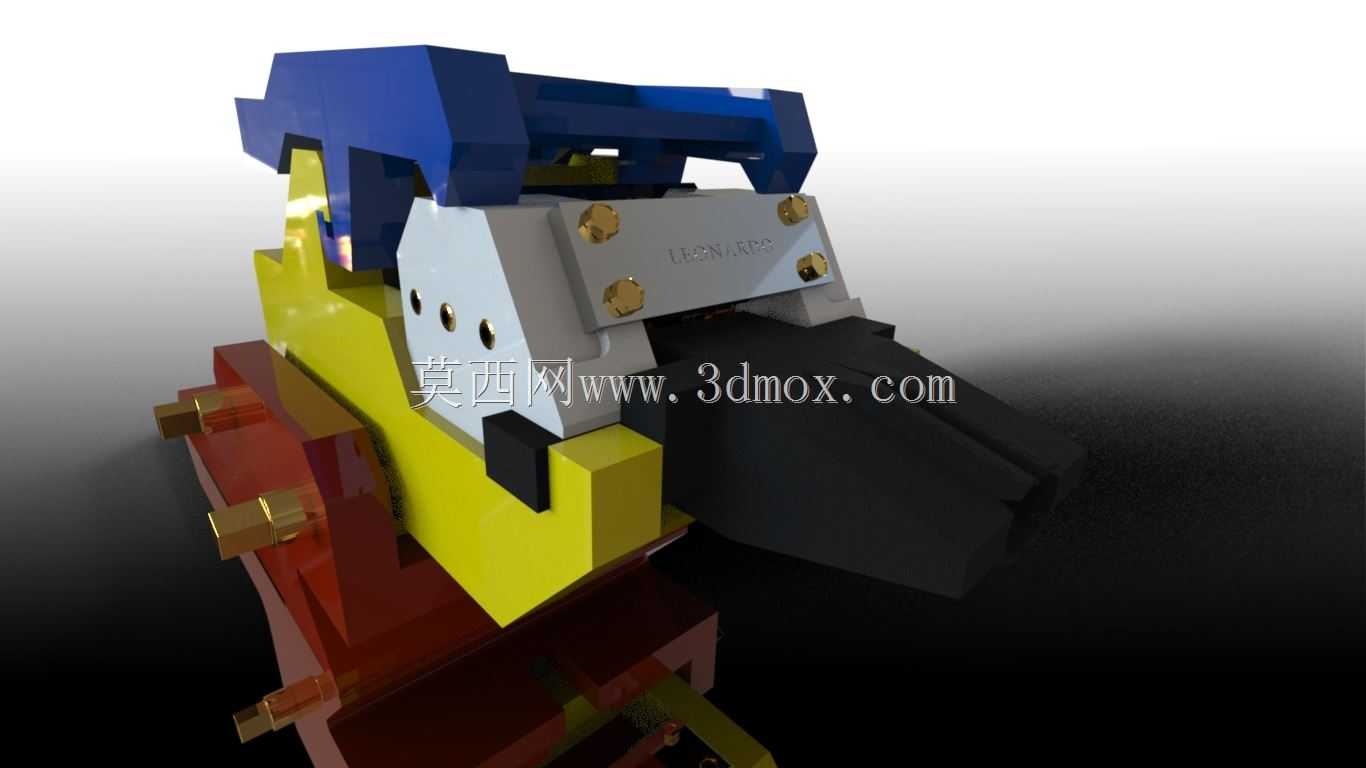

机床进给用狭缝式纵切导轨结构

这类狭缝纵切导轨主要应用于小型精密纵切车床的进给单元，是承担刀具径向、轴向精准走刀的核心导向部件，在小直径轴类零件的车削加工场景中，其导向精度直接决定了工件的尺寸公差与表面加工质量。从结构功能来看，该导轨采用狭缝式夹紧与滑动面复合设计，滑动配合面经过研磨级精度处理，可在低速进给时消除爬行现象，保证走刀过程的位移均匀性，配套的压紧组件可根据加工负载调整预紧力，既避免间隙过大导致的让刀问题，也不会因预紧过紧增大滑动阻力加剧导轨磨损。设计过程中，首先需要匹配纵切机床的主轴中心高确定导轨的安装基准面高度，滑动行程根据常用加工零件的最大切削长度设定，保证刀具在全行程范围内都能获得稳定的导向支撑；导轨的基体采用分体式组合结构，不同功能段分别承担导向、夹紧、刀具安装的作用，各部件之间通过内六角螺钉实现刚性连接，连接面的形位公差控制在0.01mm以内，避免装配后出现导向扭曲。安装边界方面，导轨底部的定位凸台与机床床身的定位槽采用小间隙配合，装配时通过塞尺检测配合间隙，保证导轨安装后与主轴轴线的平行度符合精度要求，侧向的调整螺钉可用于微调导轨的安装位置，补偿床身加工带来的基准误差；导轨的滑动面设置有防尘结构，可阻挡切削加工过程中产生的金属切屑、切削液进入滑动配合面，延长导轨的维护周期与使用寿命。在实际加工场景中，该导轨可适配多种规格的纵切刀具安装座，更换刀具时无需重新校准导轨的导向精度，仅需调整刀具安装座的伸出长度即可完成换刀调试，能够有效缩短小批量零件加工的换型准备时间；导轨的受力结构经过优化，切削过程中产生的径向切削力可直接传递至床身基体，避免导轨本体承受额外的弯矩，保证长时间连续加工时的精度稳定性。
