梅斯温杜光剑剑柄高精度结构设计

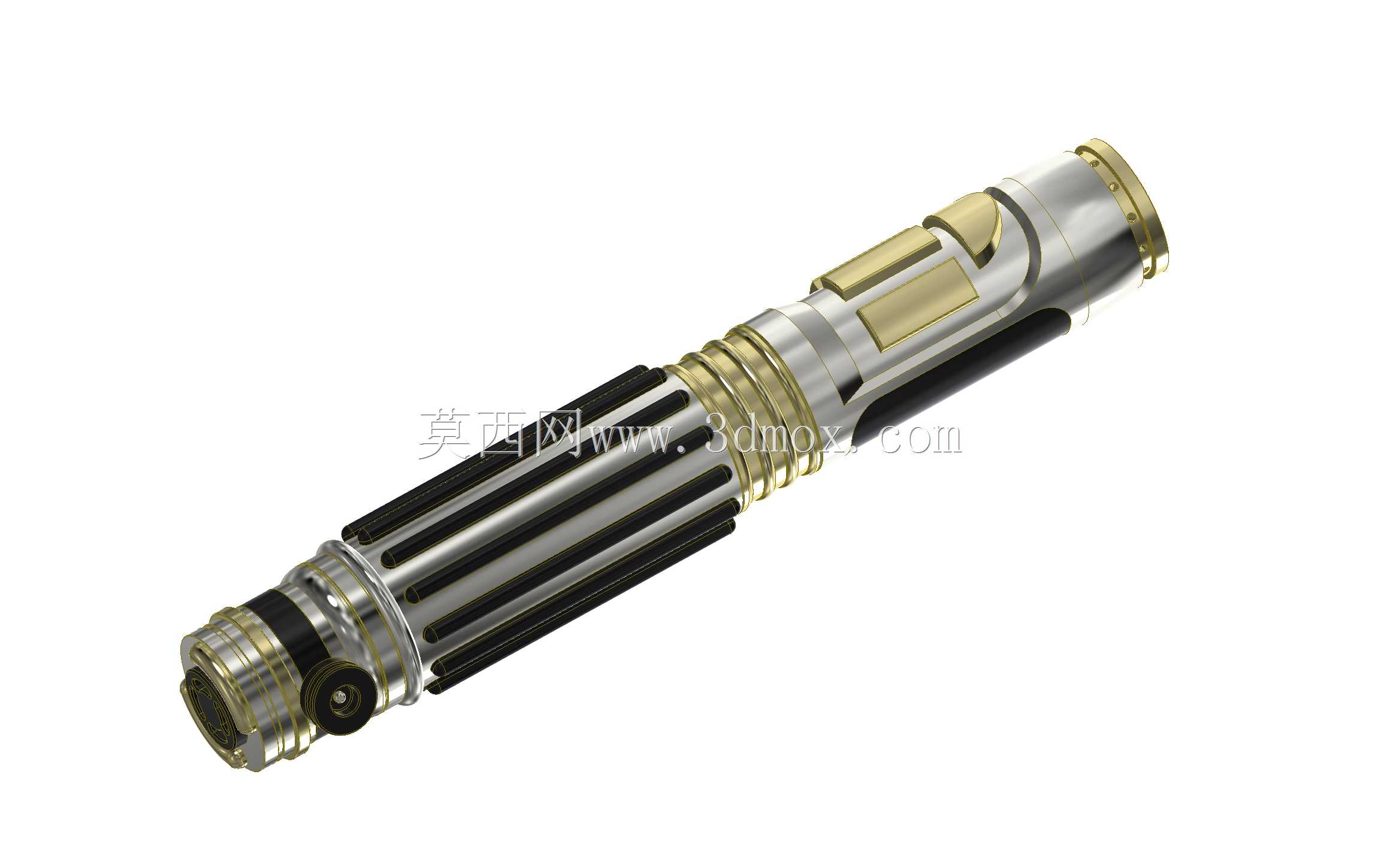

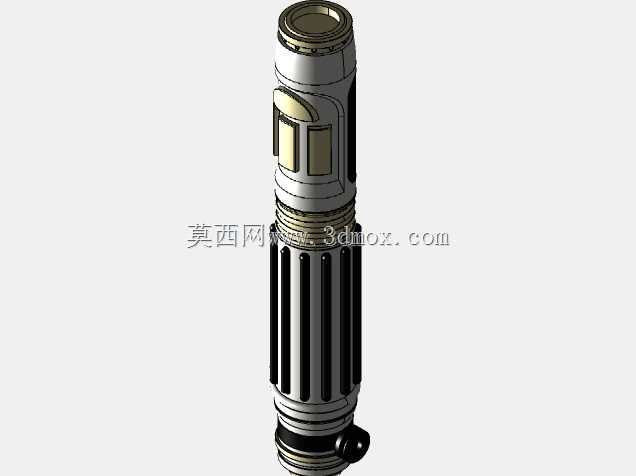

这款光剑剑柄的结构设计，最初面向影视道具复刻、主题展陈装备、cosplay定制道具的实际应用场景，在建模阶段就充分考虑了手持握持的人机工程边界，整体柱形主体的握持段做了等距分布的防滑肋条设计，肋条采用黑色防滑材质嵌件与金属主体嵌套的结构，既保证长时间握持的摩擦力，也还原了原作道具的分层视觉质感。从结构拆分来看，剑柄整体采用多段套筒式装配逻辑，从尾端的挂环结构到前端的剑刃发射端口，各段之间采用细牙螺纹配合定位销完成固定，装配后同轴度公差控制在0.02mm以内，避免后续加装发光剑刃组件时出现偏心晃动的问题。握持段的长度按照成年男性手掌平均宽度设计，整段防滑肋条覆盖手掌全接触区域，肋条的凸起高度控制在1.2mm，既不会因为凸起过高硌手，也能保证握持时的防滑性能，表面做了哑光硬质氧化处理，避免手持过程中留下指纹汗渍影响外观。剑柄中部的装饰段采用黄铜色金属嵌件与银色主体材质撞色设计，嵌件与主体的配合采用过盈配合加厌氧胶固定的方式，嵌件边缘做了0.1mm的倒角过渡，避免装配时刮伤主体表面，也消除了锐边带来的使用安全隐患。控制开关区域设置在握持段上方的拇指自然落点位置，开关采用嵌入式圆形按钮设计，按钮表面做了滚花处理，盲操作时可以快速通过触感定位，按钮的按压行程设置为1.5mm，按压力度控制在5N，避免日常握持时误触发。前端的剑刃连接端口做了阶梯式内孔设计，可以适配不同直径的通用发光剑刃配件，端口边缘做了加厚处理，提升频繁插拔剑刃时的结构强度，端口外侧的装饰环采用分段式镀金装饰件，通过卡扣结构固定在主体上，方便后续维护更换。尾端的挂环结构采用可旋转设计，挂环与尾盖之间加装了微型推力轴承，旋转时无卡顿，可以搭配腕绳使用，避免道具脱手掉落，尾盖内部预留了电池仓的安装空间，可以容纳标准规格的锂电池与驱动电路板，仓盖采用螺纹旋合结构，接缝处做了防水胶圈槽设计，具备基础的生活防水能力。整个建模过程中所有的配合面都预留了合理的装配公差，金属件的壁厚最小处不小于1.5mm，保证后续CNC加工或者3D打印制作时的结构强度，所有外观曲面都做了G2连续处理，表面没有突兀的折角，金属质感的渲染效果完全还原了真实金属构件的反光特性，不管是用于道具生产前的结构验证，还是用于影视动画的素材渲染，都能直接适配对应的生产或制作流程。
