符合DIN508标准的T型槽用丁字螺母

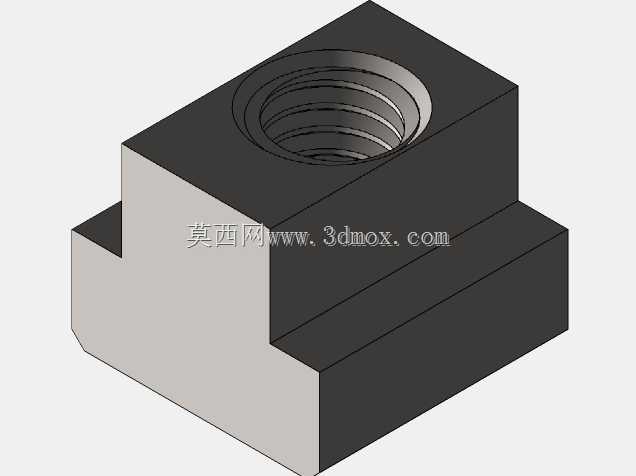

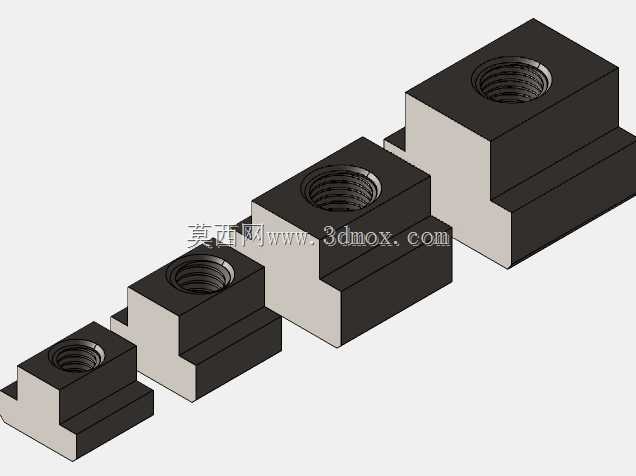

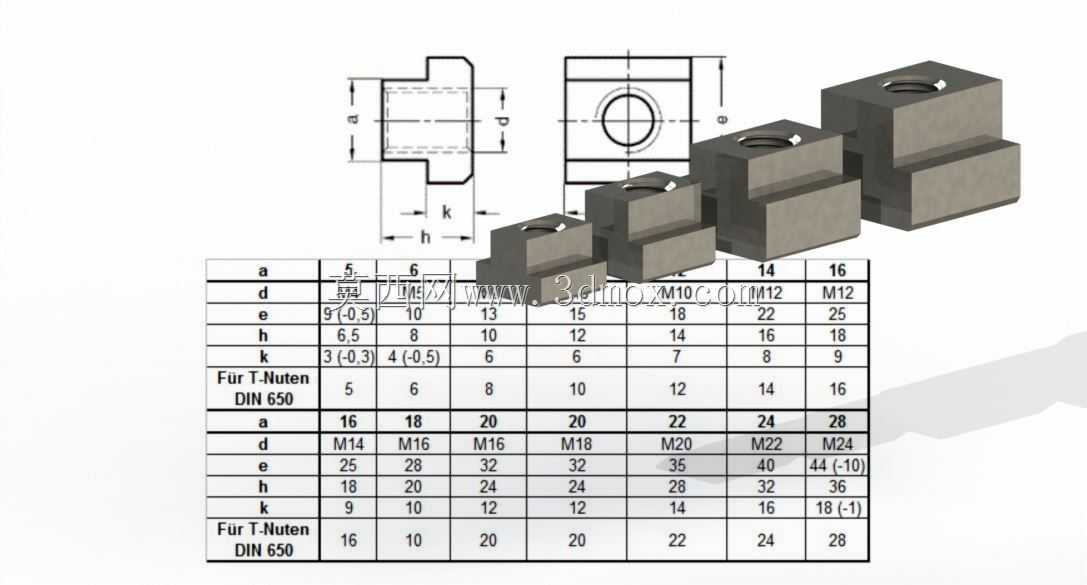

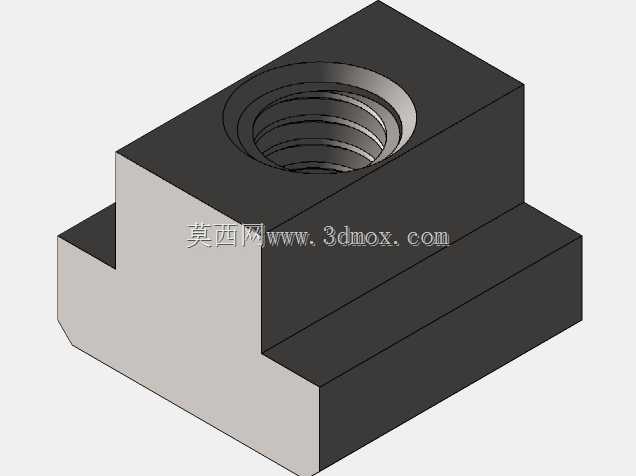

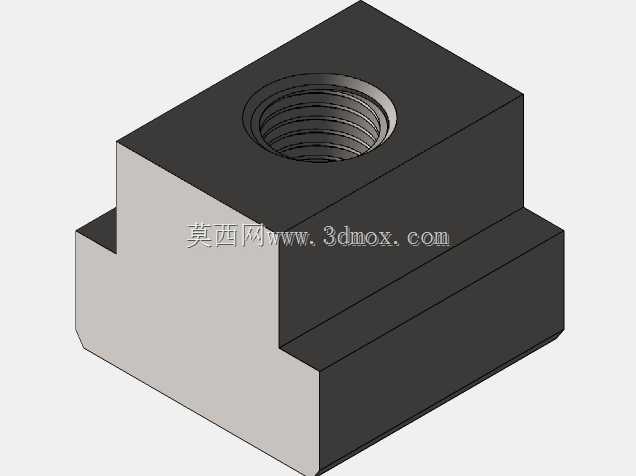

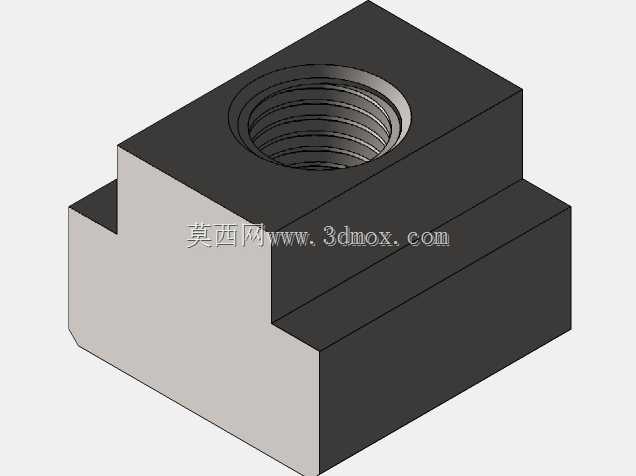

在机床工作台、工业铝型材框架、工装夹具搭建这类需要频繁调整装夹位置的场景里，丁字螺母是使用频率极高的紧固件，它的结构完全适配T型槽的截面轮廓，安装时可以从T型槽的任意端口滑入，也能从槽体上方的开口位置卡入，不需要在型材或工作台板上额外加工螺纹孔，就能实现螺栓的锁紧固定，大幅降低装配调整的工作量。这款丁字螺母严格遵循DIN508标准设计，整体为带凸台的方块结构，上部的方块段和T型槽的上部窄槽间隙配合，下部的凸台段卡入T型槽下部的宽槽内，锁紧时凸台的上表面和T型槽的台阶面紧密贴合，能承受较大的轴向锁紧力，不会出现螺母从槽口脱出的问题，同时方块的侧面和槽壁贴合，能限制螺母在锁紧过程中跟转，不需要额外使用工具固定螺母就能完成螺栓拧紧操作。从尺寸参数来看，该系列螺母覆盖了M5到M24的常用螺纹规格，不同规格对应的螺母宽度、厚度、凸台尺寸都和对应规格的T型槽尺寸完全匹配，比如适配M6螺纹的螺母，上部方块宽度为6mm，凸台宽度为10mm，整体高度为8mm，刚好能卡入对应规格的标准T型槽内，安装后螺母上表面和槽口基本齐平，不会突出槽面影响其他工件的装夹。设计时特意将螺母的棱边做了小尺寸倒角处理，一方面是滑入T型槽时能起到导向作用，避免棱边刮伤T型槽的内壁镀层，另一方面也能去除加工毛刺，避免装配时划伤操作人员。这类螺母常和内六角螺栓、T型螺栓配合使用，在机床工作台装夹工件时，可以根据工件的装夹位置随意调整螺母在T型槽内的位置，配合压板实现不同尺寸工件的快速压紧；在工业铝型材搭建的自动化设备机架上，搭配T型螺母可以实现面板、安装板、功能组件的任意位置固定，后期调整设备布局时只需要松开螺栓就能滑动调整位置，不需要拆解整个框架结构。和普通的六角螺母相比，丁字螺母不需要预先在基材上加工螺纹，也不需要从基材端部穿入，对于长行程的T型槽结构来说，装配调整的灵活性远高于普通螺母，而且卡入槽内的结构能承受更大的横向剪切力，在设备运行产生振动的工况下，也不容易出现锁紧松动的问题。建模时完全按照标准给定的尺寸公差进行绘制，螺纹部分采用标准公制螺纹轮廓，各配合面的尺寸公差按照中等精度配合要求设置，能直接用于装配模拟、工装设计时的选型调用，不需要额外核对尺寸参数就能直接匹配对应的T型槽和螺栓规格。
