小型起重牵引索具悬挂滑轮组件

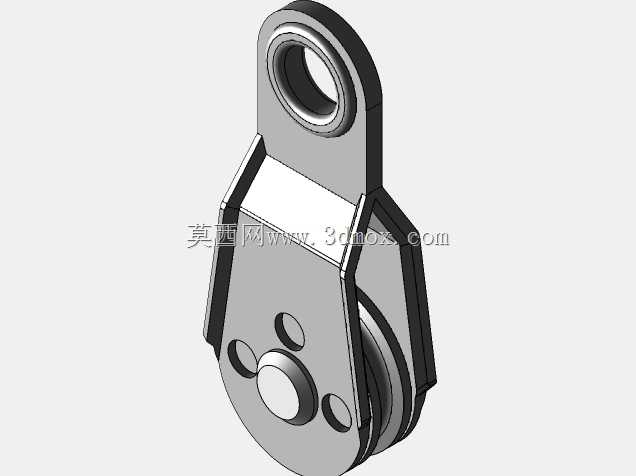

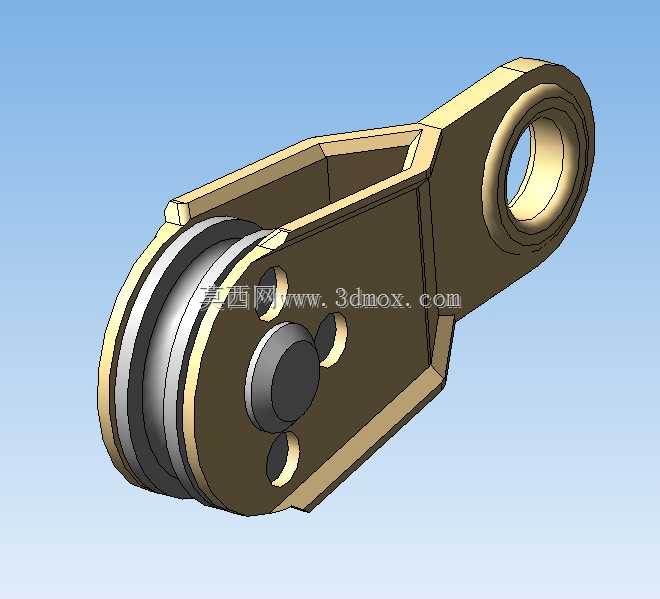

这类小型索具悬挂块多应用在轻载起重、小型牵引设备、舞台吊挂、轻型物料输送线的末端转向节点上，区别于大吨位起重滑轮组，它的承载量级集中在百公斤级区间，适配细直径钢丝绳或者尼龙牵引绳的走线转向需求，在空间受限的安装场景里优势明显。从结构设计来看，主体采用一体式折弯成型的金属架体，架体一侧伸出带通孔的吊耳结构，这个吊耳孔是整个组件的安装基准，安装时可通过销轴铰接在设备机架、固定吊点或者移动小车上，铰接间隙控制在合理范围，既保证转动灵活性又避免运行过程中出现过大窜动。架体内部容纳的滑轮采用双轮缘槽型结构，轮槽的弧度经过匹配设计，能完全贴合对应直径的绳索曲面，避免绳索在受力转向时出现脱槽、偏磨的问题，滑轮中心的销轴与架体两侧的安装孔过盈配合，保证滑轮转动时销轴不会跟转，减少架体孔位的磨损。设计阶段首先要确定的是吊耳孔的中心到滑轮绳槽中心的距离，这个尺寸直接决定了绳索转向时的最小弯曲半径，也影响整个组件安装后与周边构件的安全间隙，避免绳索运行时剐蹭架体或者周边设备。架体的两侧板间距略大于滑轮的厚度，预留的间隙刚好能容纳滑轮的转动空间，同时不会让绳索在轮槽内出现过大的横向偏移，架体边缘做了倒角处理，既减少加工应力集中，也避免安装维护时划伤操作人员。在实际选型使用时，需要注意安装面的贴合度，吊耳铰接处的销轴要加装开口销防脱，滑轮的轮槽要与绳索的走向完全对中，否则运行过程中会出现绳索偏磨、滑轮卡滞的问题，长期偏载还会导致架体变形、销轴断裂的风险。这类小型悬挂索具组件因为结构紧凑、自重轻，在很多轻型吊装、手动牵引场景里替代了大尺寸滑轮组，既降低了设备整体重量，也减少了安装占用的空间，尤其适合在小型起重葫芦、手动牵引绞车、户外临时吊挂点位上使用，设计时充分考虑了受力路径的合理性，载荷从绳索传递到滑轮，再通过滑轮销轴传递到两侧架体，最终汇聚到吊耳的安装孔处，整个受力路径没有多余的传力环节，应力分布均匀，在额定载荷下不会出现局部应力过大的问题。架体表面做了氧化或者镀层处理，能适应户外轻度潮湿的使用环境，滑轮本身采用耐磨金属材质，长期使用磨损后也可以单独拆卸更换，不需要整体更换整个组件，降低了后期维护成本。
