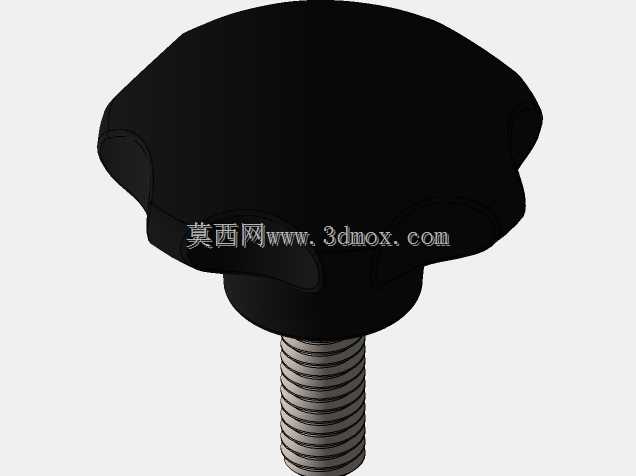

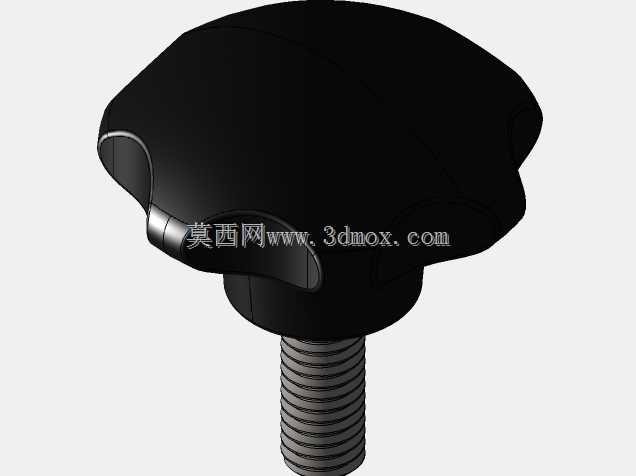

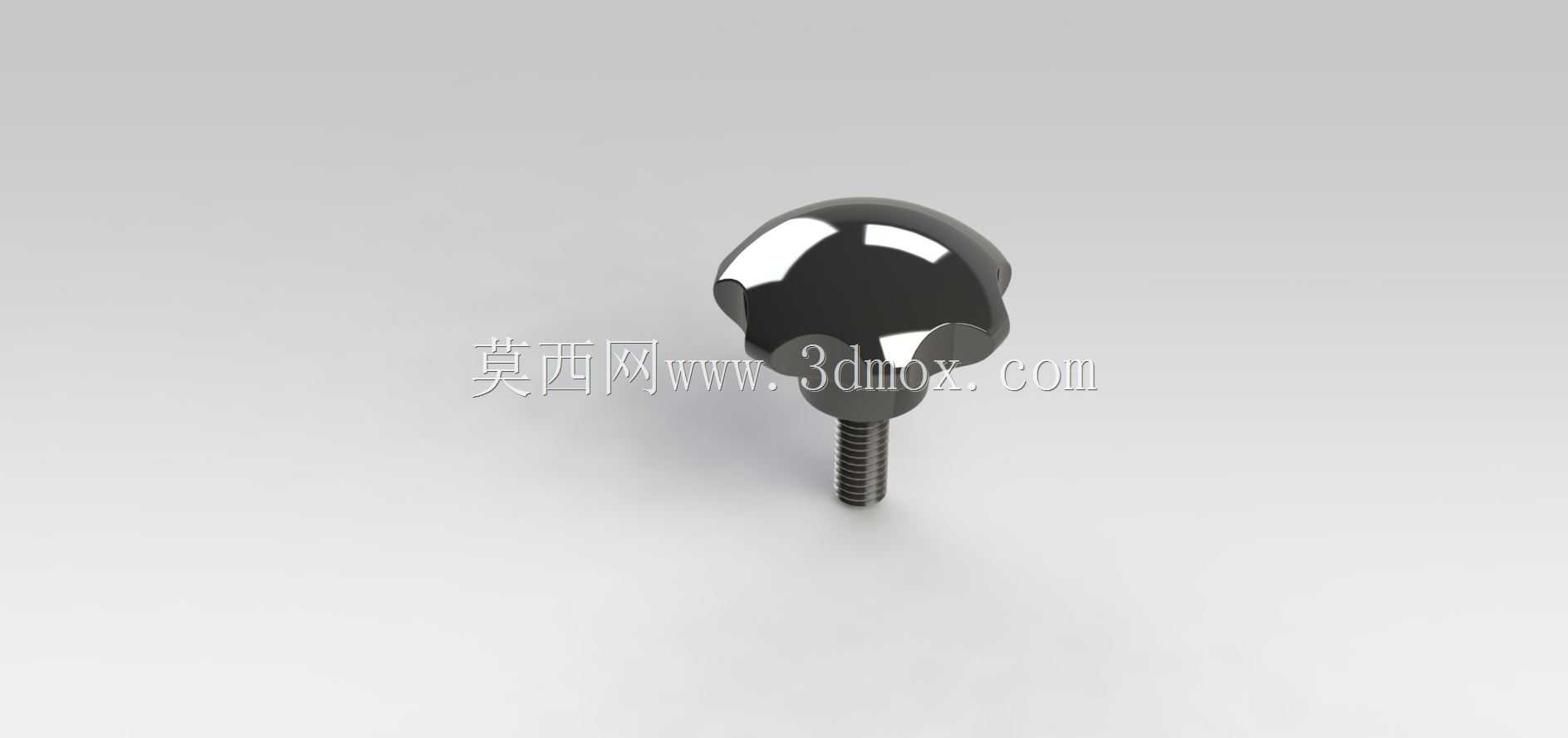

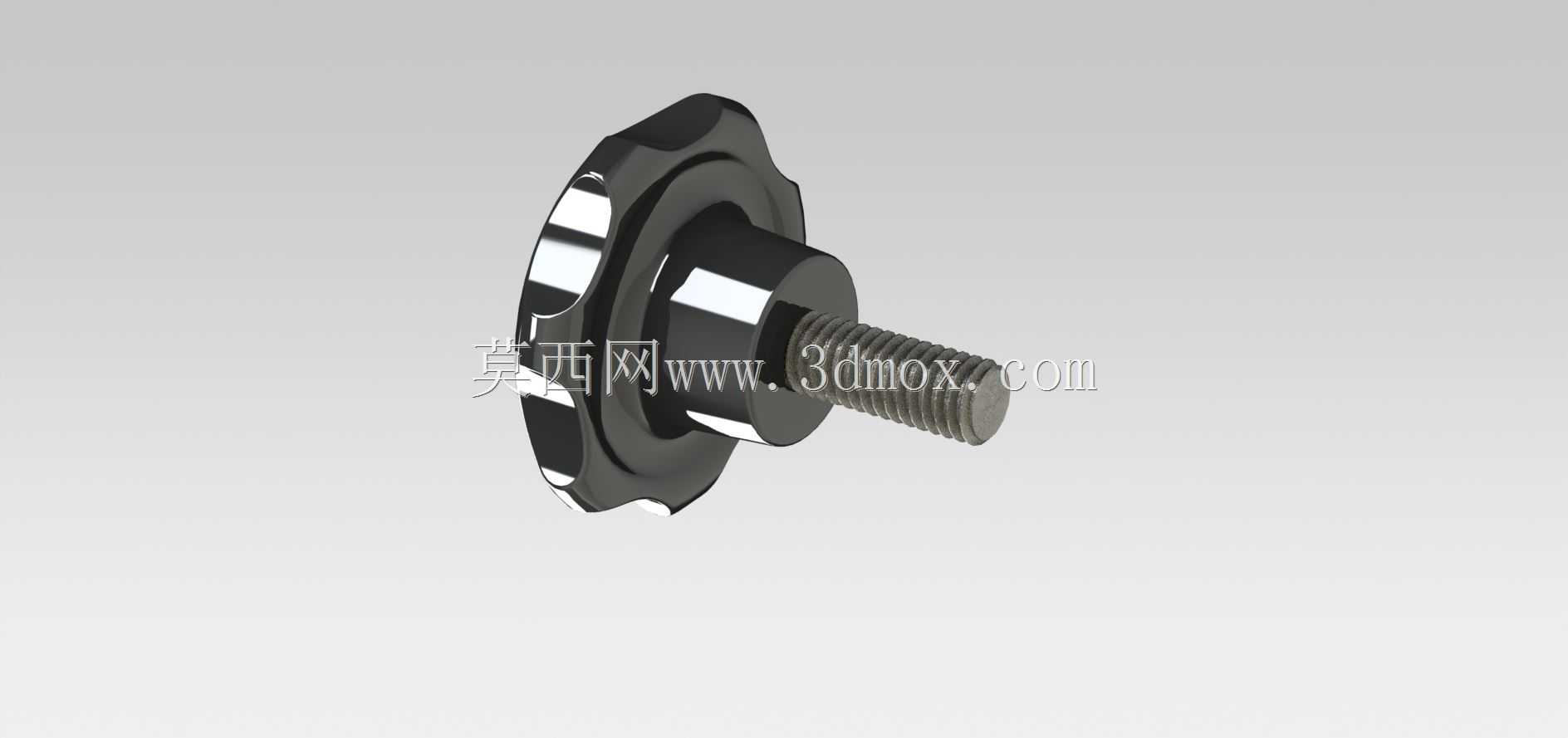

M6规格带星形手拧调节旋钮结构

这类带星形握边的M6螺纹旋钮，在各类工业设备的手动调节工位上应用极广，从工装夹具的快速锁紧、小型检测设备的档位调节，到生产线旁工位器具的位置固定，都能见到这类零件的身影。不同于需要配套扳手才能操作的标准外六角紧固件，这款旋钮的星形外缘做了多道圆弧凸起的防滑棱，操作人员无需借助任何工具，徒手就能施加足够的拧紧力矩，在需要频繁拆装、快速调整的工位上，能大幅减少操作辅助时间，提升工位作业效率。从结构设计上看，这款旋钮采用了金属嵌件与握持主体结合的形式，螺纹部分为标准M6外螺纹，螺杆长度适配常见的薄板连接、型材槽位锁紧场景，安装时不需要额外加工复杂的配合结构，直接穿过被连接件的光孔拧入对应螺纹孔即可完成固定。握持部分的星形轮廓做了圆角过渡处理，没有尖锐的棱角，即便操作人员戴薄型劳保手套操作，也不会出现硌手、打滑的问题，旋钮根部的凸台结构做了限位设计，拧紧到指定位置后凸台端面会与被连接件表面贴合，避免过度拧紧导致螺纹滑牙或是被连接件表面压损。在实际选型应用中，这类旋钮常被用在设备防护门的快速固定、输送线侧导板的位置调节、小型工装的快速装夹环节，其安装边界只需要预留出旋钮外径的操作空间，不需要预留扳手的转动空间，在设备内部狭窄的操作区域里，相比标准紧固件的操作便利性优势十分明显。设计这类零件的三维结构时，需要重点把握握持部分的人机工程尺寸，星形棱的数量、凸起高度要匹配普通人手的握持尺度，既要保证拧动时能传递足够的扭矩，也要避免棱边过高导致的磕碰剐蹭问题；螺纹部分与握持主体的同轴度公差需要严格控制，避免拧紧后出现旋钮偏斜、与安装面贴合不严的问题；金属螺纹嵌件与握持部分的结合强度也要满足反复拧动的使用需求，避免多次操作后出现嵌件松脱、转动打滑的失效情况。在不同的应用场景里，这类旋钮还可以根据实际需求调整螺杆长度、改变握持部分的外径尺寸，适配不同的锁紧力需求与安装空间限制，比如在需要更大锁紧力的工位，可以选用外径更大的旋钮，让操作人员能施加更大的拧紧力矩，在空间受限的位置，则可以选用小外径的款式，减少操作空间占用。
