垂直式快速压紧夹持工装结构设计

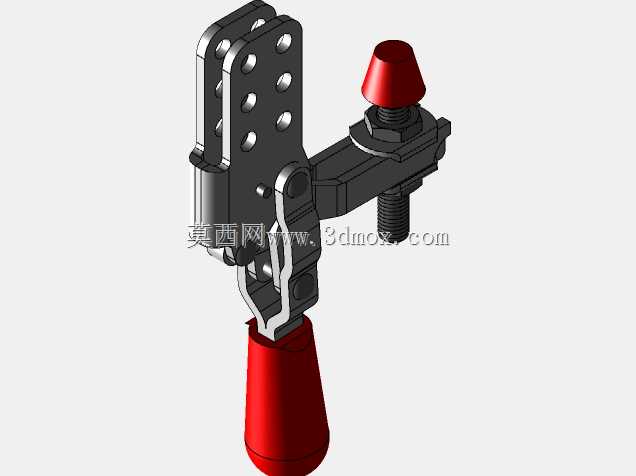

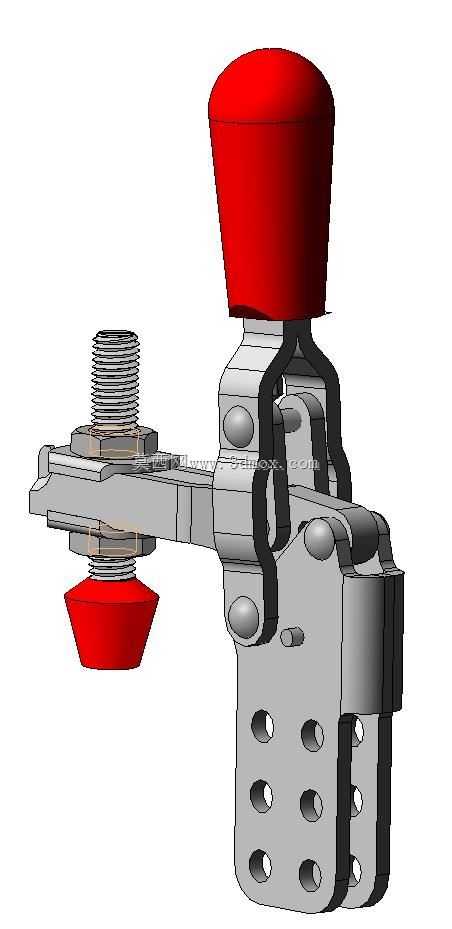

这款垂直式压紧夹持机构，是工装夹具领域应用极广的手动压紧元件，在各类非标工装、焊接工位、装配流水线、检具定位场景中都能看到它的身影，核心作用是在加工、检测、装配工序中对工件施加稳定的垂直向压紧力，避免工件受切削力、焊接应力、装配外力时出现位移或翘曲，保障工序精度。从结构设计逻辑来看，该机构采用肘节自锁原理，通过连杆机构的过死点设计实现锁紧，当操作手柄扳动到垂直锁紧位置时，连杆传动副越过力学死点，此时即便压头受到工件的反向顶推力，机构也不会自行松脱，无需额外施加持续的操作力就能维持稳定的压紧状态，操作端的红色防滑手柄采用符合人体工学的锥台造型，增大手部接触摩擦力，扳动行程经过优化，单次操作的开合角度控制在舒适区间，长时间重复操作也不易产生手部疲劳。压头部分采用可调式螺杆结构，螺杆段加工有标准外螺纹，可根据被压紧工件的实际厚度旋转调整压头伸出长度，适配不同高度差的工件装夹需求，压头末端的红色橡胶压垫采用软质耐磨材质，既可以增大与工件表面的接触摩擦力防止打滑，又能避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求高的钣金件、机加工件、塑胶件十分友好。安装底座采用多孔位设计，底座上预制了多组规则排列的安装通孔，可适配不同孔距的工装板、工作台面安装需求，既可以通过螺栓直接固定在工装基板上，也能配合T型槽螺母在铝型材工作台上快速调整安装位置，安装边界兼容性强，无需针对安装孔位做额外的二次加工。机构的主体连杆、转轴部分均采用金属材质加工，铰接位置设计有铆接转轴，转动间隙控制在极小范围内，长期反复扳动也不会出现明显的松旷，压紧力输出稳定，垂直方向的压紧行程经过合理匹配，既保证足够的开合空间方便工件取放，又能在锁紧时提供足够的压紧行程补偿工件的尺寸公差。在实际产线应用中，这类夹钳常成对或成组使用，分布在工件的多个定位点周边，配合定位销、挡块共同完成工件的六点定位与压紧，相比螺栓压紧、气缸压紧方案，它无需外接气源电源，部署灵活成本低廉，压紧状态直观可见，非常适合小批量多品种的生产场景，以及工装改造成本受限的工位使用，在五金加工、电子装配、家具生产、汽车零部件焊接等领域都有极高的应用普及率。
