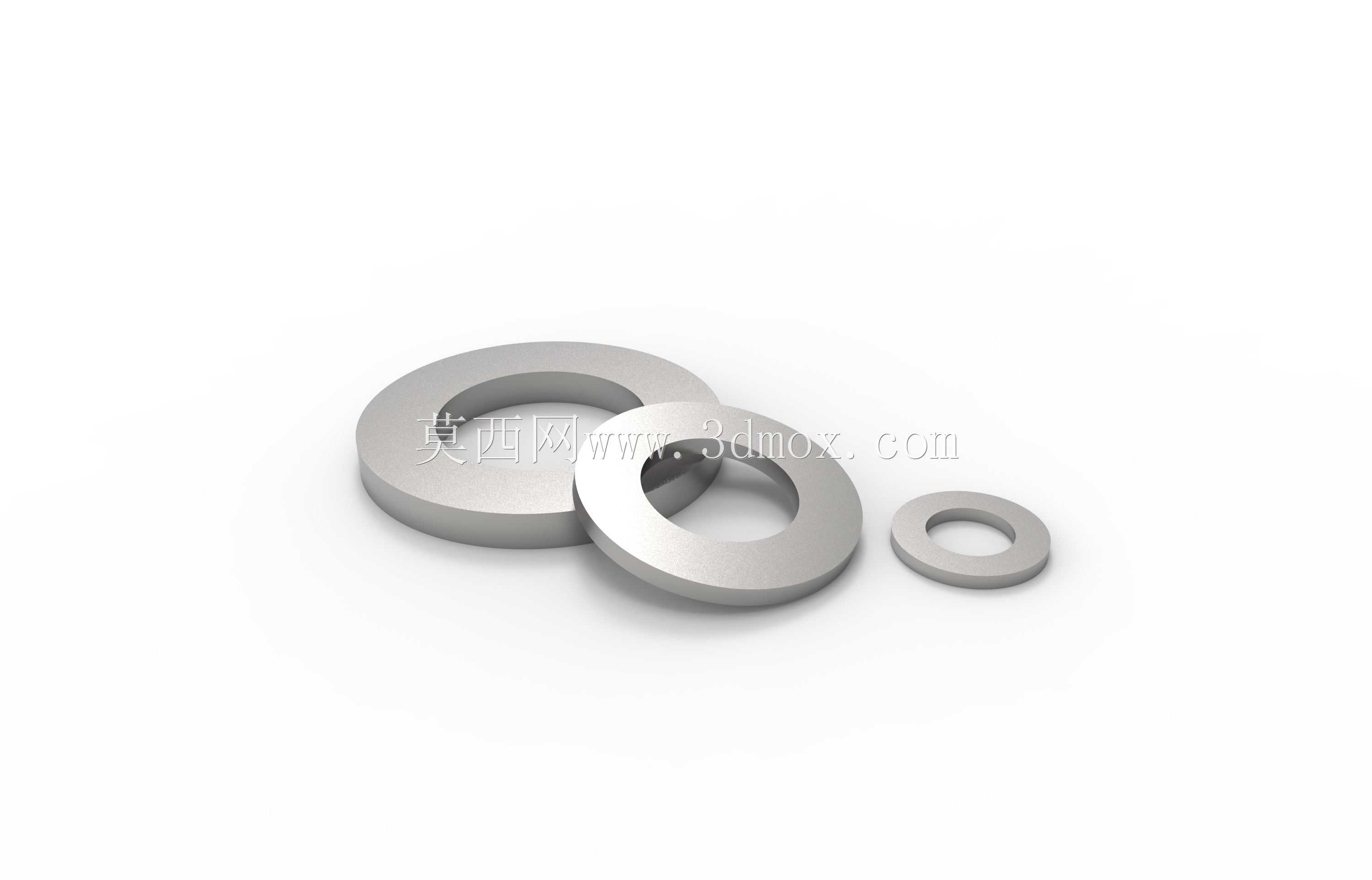

DIN EN ISO 7089标准平垫圈M1至M64规格

在各类机械装配场景中，平垫圈是极易被忽略但又不可或缺的基础连接件，DIN EN ISO 7089标准的平垫圈覆盖M1.6到M64全规格段，能适配从精密电子仪器到重型工程机械的各类螺栓连接需求。日常做结构设计时，很多新手容易忽略垫圈的选型逻辑，直接按螺栓公称直径随便配，实际在不同工况下，垫圈的厚度、内外径差值直接影响连接可靠性。比如在钣金件连接场景中，若螺栓穿过的是厚度不足2mm的冷轧钢板，没有平垫圈分散压应力，拧紧螺栓时很容易在钣金表面压出凹痕，甚至造成板材局部变形，导致连接预紧力不足，设备运行一段时间后就会出现螺栓松动的问题。

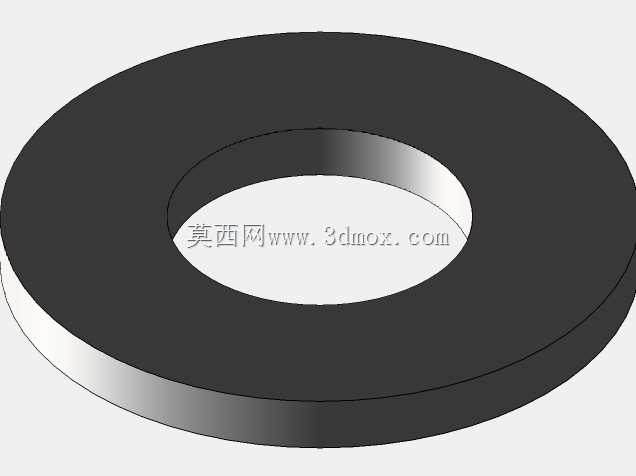

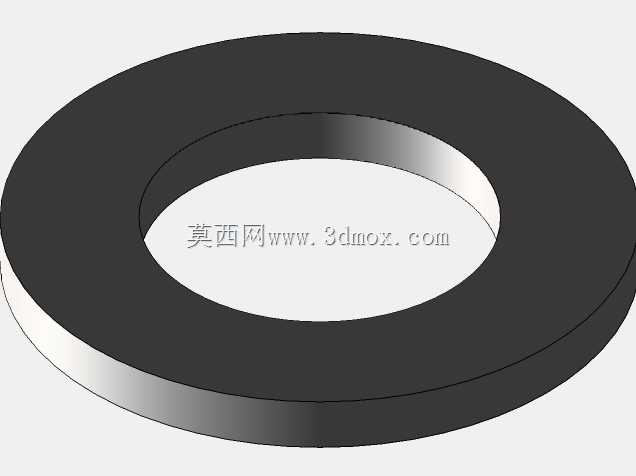

这套平垫圈的设计完全遵循欧标ISO 7089的尺寸规范，不同公称规格对应的垫圈内径、外径、厚度都有严格的尺寸边界，比如M6规格的垫圈内径设计为6.4mm，刚好能穿过M6的外螺纹，不会出现间隙过大导致的偏心问题，外径12mm的尺寸能保证压合面足够大，在铝合金、工程塑料等低强度基材上使用时，能有效降低接触面的压应力，避免基材被压溃。做三维建模时，这类标准件不需要额外做自定义设计，直接调用对应规格的模型即可，装配时要注意垫圈的安装位置，必须放在螺栓头/螺母与被连接件之间，不能叠放多个垫圈来弥补螺栓长度过长的问题，叠放会导致连接副的刚度不一致，振动工况下更容易松脱。

在重型设备的法兰连接场景中，M36以上的大规格平垫圈作用更明显，大直径螺栓拧紧时预紧力能达到几十千牛，没有平垫圈的话，螺母直接压在法兰表面，会把法兰的防腐涂层压坏，还会因为接触面的平面度误差导致预紧力分布不均，容易出现密封泄漏的问题。这套全系列的平垫圈模型，每个规格的倒角细节都做了还原，标准要求的内径侧小倒角能避免垫圈与螺栓螺纹根部发生干涉，安装时不用刻意调整角度就能顺利套入螺栓，实际装配效率能提升不少。做设备选型时，要根据被连接件的材质、螺栓的预紧力等级匹配对应硬度等级的垫圈，比如8.8级以上的高强度螺栓连接，要搭配硬度更高的淬火垫圈，避免拧紧时垫圈被压变形，失去分散应力的作用。

很多自动化设备的导轨安装、电机固定场景中，平垫圈还能起到调整装配公差的作用，当安装面的加工平面度存在微小误差时，合适厚度的平垫圈可以补偿尺寸差，保证导轨的直线度、电机的同轴度符合装配要求，不过这种调整场景下要注意垫圈的平行度公差，不能用普通冲压垫圈做精密调整，要选用精磨的平垫圈来保证装配精度。
