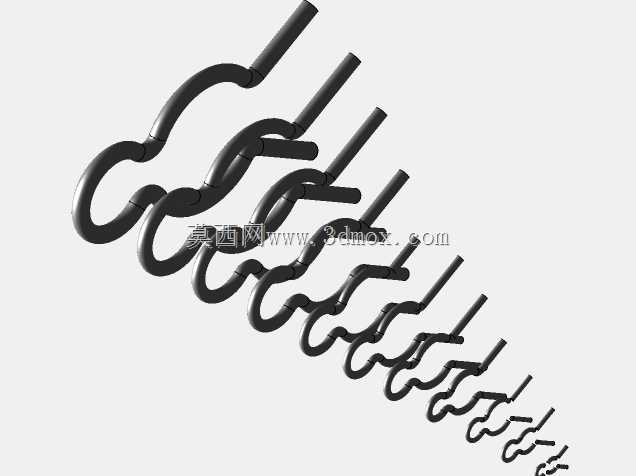

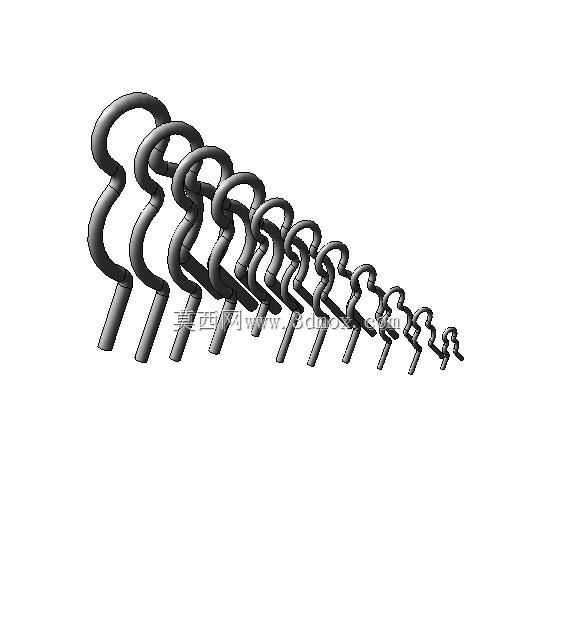

带槽轴用镀锌钢固定销系列

这类带槽轴用固定销在常规机械装配场景里的使用频率极高，小到小型输送线的辊筒轴端限位，大到农用机械、轻工设备的转动副轴向定位，都能见到它的身影。区别于普通圆柱销靠过盈配合锁死的安装方式，这款固定销的弯钩结构搭配轴件上预设的环槽，不需要额外在轴上打径向孔，也不用配套卡簧钳这类专用工具，装配时直接将销的直段插入对应安装孔，弯钩卡入轴的环槽内即可完成轴向限位，拆装效率比传统弹性圆柱销高出不少，尤其适合需要频繁拆装维护的转动副位置。

从结构设计逻辑来看，整体系列做了全规格尺寸覆盖，直段直径从最小的2mm到最大的12mm依次排布，对应适配不同直径的转动轴，弯钩的内圆弧尺寸严格匹配对应轴上环槽的槽底直径，安装后弯钩与环槽的贴合面间隙控制在0.1mm以内，既不会因为间隙过大导致轴件运行时出现轴向窜动，也不会因为过盈量太大造成拆装困难。销的直段长度根据常用安装板的厚度做了标准化设计，适配3mm到20mm厚度的安装支座，直段末端做了15度的导入倒角，对准安装孔时不需要反复调整角度就能顺利插入，现场装配的容错率很高。

表面镀锌的处理工艺，是考虑到这类销件很多时候会用在户外设备或者有轻度腐蚀的车间环境里，镀锌层厚度控制在8到12微米，既能满足常规工况下的防锈需求，也不会因为镀层过厚影响直段与安装孔的配合精度。弯钩与直段的衔接位置做了圆角过渡处理，避免应力集中导致反复拆装后出现断裂问题，实际测试中反复拆装百次以上，衔接位置也不会出现裂纹或者塑性变形。

在实际选型使用时，需要注意安装孔与轴上环槽的位置公差，安装孔的轴线需要与轴的环槽中心面对齐，偏差不能超过0.5mm，否则会导致弯钩无法顺利卡入环槽，或者卡入后受力不均出现滑脱。整体系列的尺寸梯度设置合理，覆盖了绝大多数常规轻工机械、输送设备、小型农机的轴端限位需求，建模时还原了每个规格的实际外形尺寸，包括弯钩的弯曲半径、直段的倒角尺寸、不同规格之间的尺寸差，做装配模拟时可以直接调用对应规格的模型，不需要反复调整尺寸参数，能有效减少结构设计阶段的重复建模工作量。
