5毫米圆形LED灯座塑料外壳结构设计

这款5毫米圆形LED配套的塑料灯座外壳，是直插式小功率LED安装固定场景中常用的配套结构件，日常在低压指示灯组、小型设备状态提示面板、DIY照明模组、工控设备信号提示区都能见到这类结构的身影，主要作用是给直插LED提供稳定的安装定位，同时隔离LED引脚与安装面板，避免引脚弯折、接触短路的问题，也能让LED的出光面保持统一的安装高度，提升整组指示灯的视觉一致性。

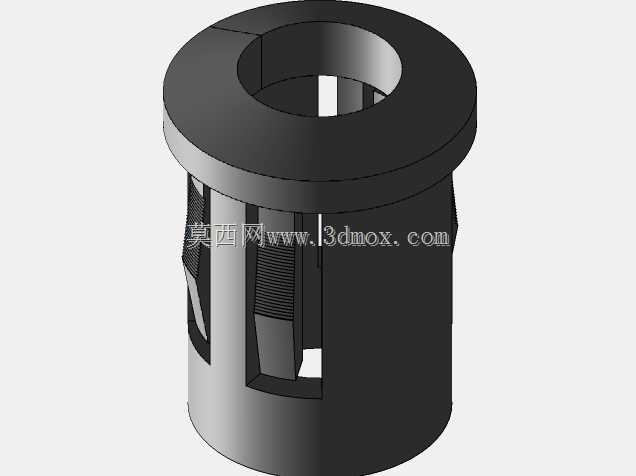

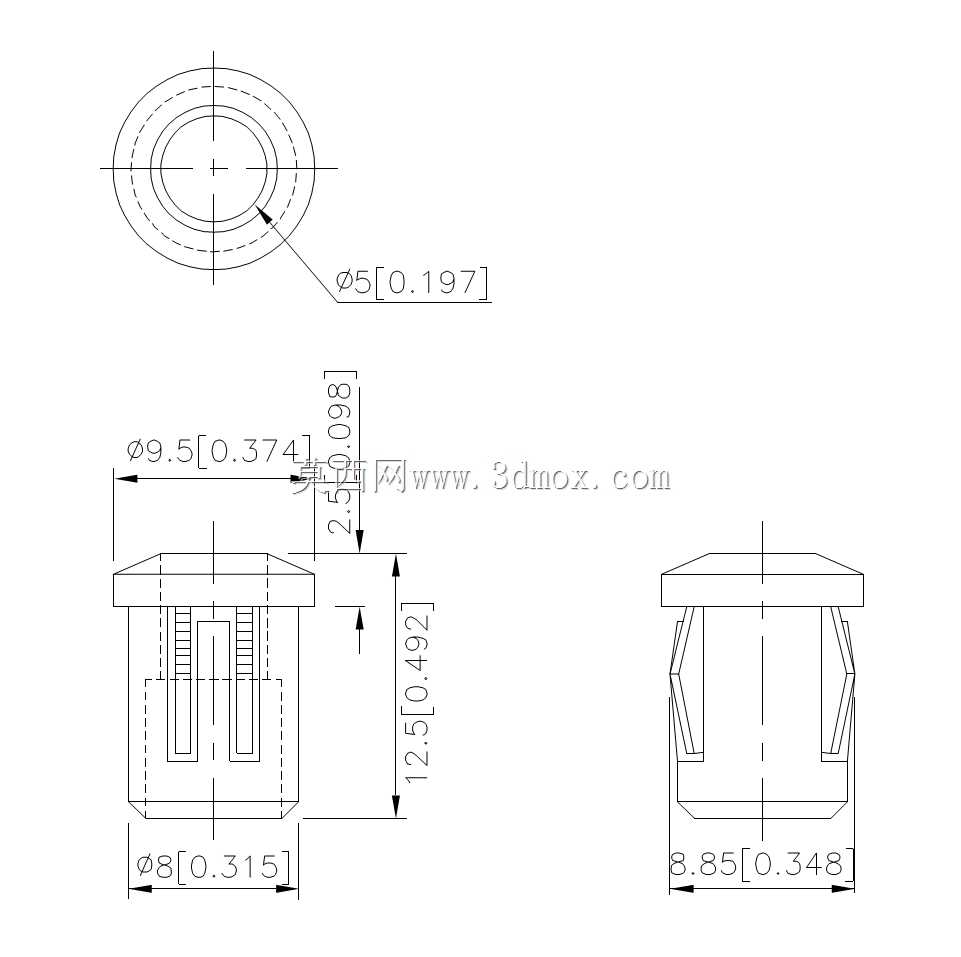

从结构设计逻辑来看，这款灯座采用带法兰边的圆筒式主体结构，顶部的法兰凸缘是安装限位结构，安装时法兰边贴合面板外侧，限制灯座整体穿入安装孔的深度，不需要额外涂胶或者打螺丝就能实现轴向定位，适配厚度在1-2毫米的常见设备面板，安装孔直径匹配灯座主体外径，推入即可完成预固定，装配效率远高于传统胶粘固定的方式。主体侧壁做了多道轴向开槽设计，一方面是利用工程塑料本身的弹性形变能力，让灯座可以适配一定公差范围内的安装孔，降低面板开孔的精度要求，另一方面开槽结构可以给LED引脚留出避让空间，安装LED时不需要刻意对准引脚位置，顺着灯座内腔推入即可，引脚会顺着槽位自然伸出，方便后续焊接接线。

内腔的尺寸完全适配5毫米直径的直插LED，内腔深度刚好匹配常规直插LED的胶体长度，LED推入后胶体顶部刚好和法兰边顶面齐平，不会出现凹陷或者突出过多的问题，出光角度不会被灯座侧壁遮挡。侧壁内侧做了细微的防滑筋结构，LED推入后依靠塑料的抱紧力固定，不会因为设备振动出现LED移位、脱落的问题，常规工业设备的振动量级下完全可以保持固定稳定性。底部的圆筒段做了壁厚均匀化处理，注塑生产时不会出现缩痕、缺胶的问题，量产良率更高，同时均匀的壁厚也让整体结构的抗形变能力更均衡，安装推入时不会出现侧壁弯折开裂的情况。

在实际选型使用时，需要注意安装孔的开孔尺寸公差控制在正0.1毫米范围内，过松会导致灯座容易脱落，过紧则会导致安装推入困难，甚至撑裂灯座侧壁。这类塑料灯座一般采用阻燃ABS或者PA材质生产，具备基础的绝缘性能，适合低压直流供电的LED指示灯场景，不适合大电流、高温的照明场景使用。结构设计上没有多余的复杂特征，三维建模时只需要通过旋转、拉伸切除、阵列开槽几个基础特征就能完成，建模过程中需要重点关注开槽处的圆角处理，避免应力集中导致安装时开裂，同时法兰边和主体衔接处也要做过渡圆角，提升结构强度。
