ESP8266-01S无线通信模块结构设计

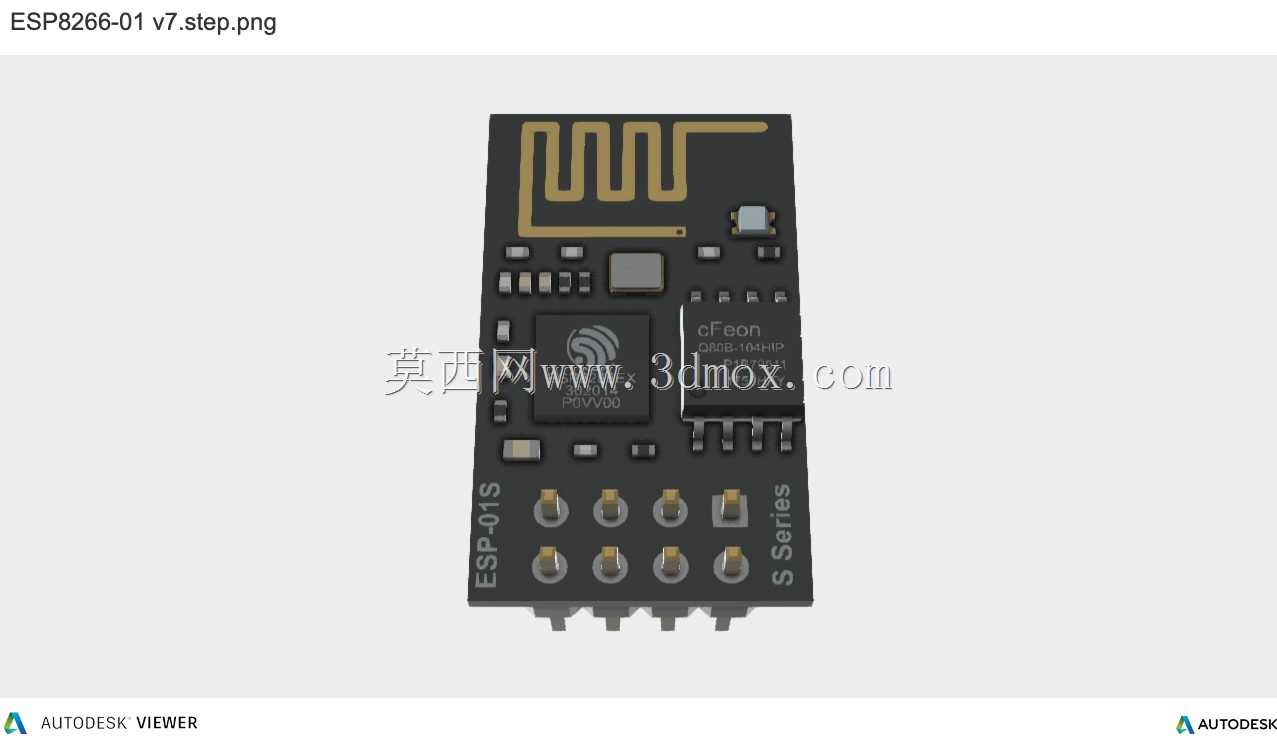

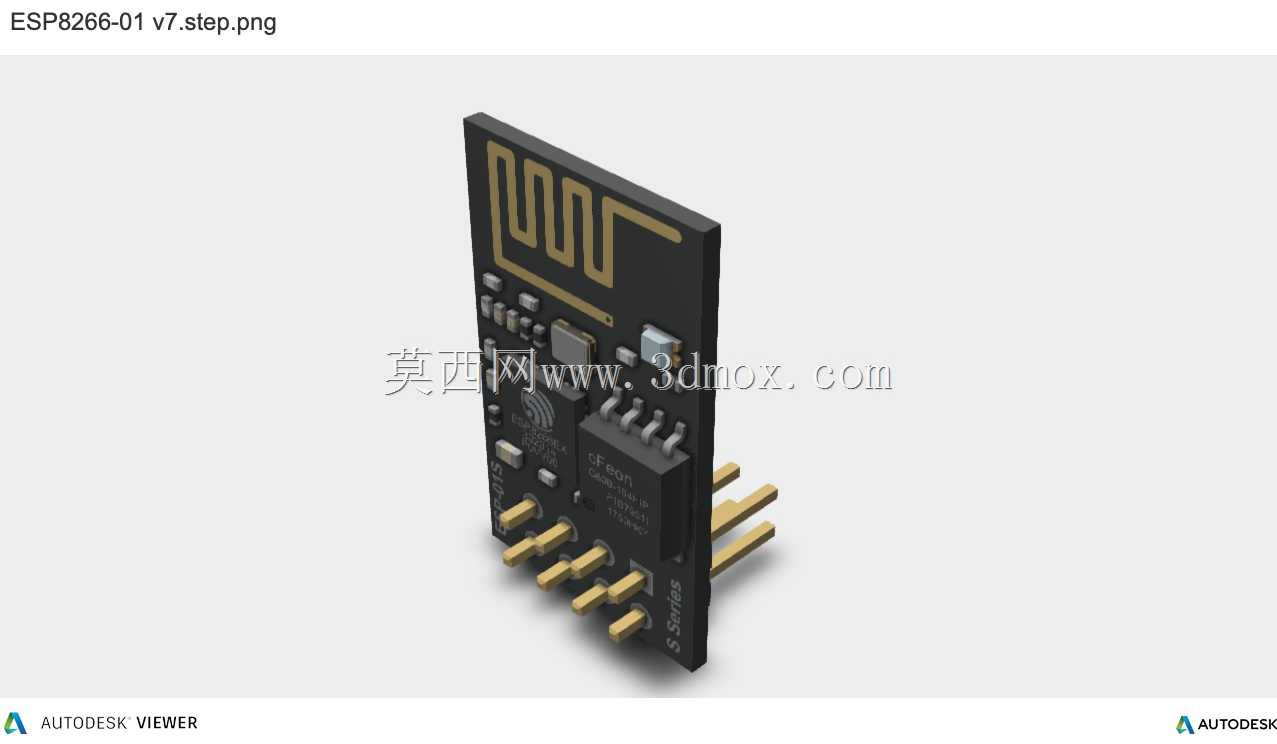

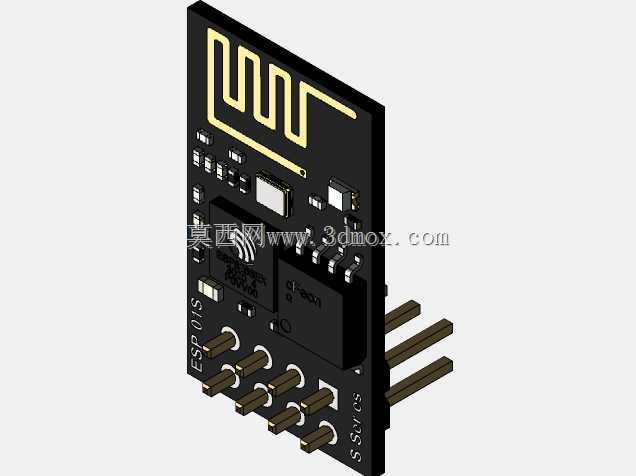

这款ESP8266-01S模块是面向物联网终端开发的核心通信组件，在智能家居终端、工业传感节点、小型智能硬件组网场景中应用广泛，能够为各类嵌入式设备提供稳定的WiFi联网能力，实现设备与云端、设备与设备之间的数据透传。从结构设计层面来看，模块采用PCB板载集成设计，板载PCB蚀刻天线，无需额外外接天线即可满足短距离室内通信需求，天线走线经过阻抗匹配设计，保证2.4G频段信号的辐射效率，避免信号反射造成功率损耗。模块的核心处理芯片与Flash存储芯片采用贴片式封装布局，所有元器件排布在PCB单侧，既满足SMT批量生产的工艺要求，也能在实际安装时减少占用的垂直空间，适配紧凑的设备内部安装环境。模块的引出引脚采用标准2x4排针布局，引脚间距为通用2.54mm规格，既可以直接插装在面包板上做原型开发验证，也可以通过排座焊接在用户主板上，安装时需要注意排针的焊接高度，避免与周边元器件产生结构干涉，模块整体外形为窄长矩形，安装边界需要预留出天线区域的净空范围，不能在天线覆盖区域布置金属壳体或者高频元器件，防止屏蔽信号影响通信质量。在功能设计上，模块集成了射频收发、基带处理、TCP/IP协议栈，能够通过AT指令配置工作模式，支持STA、AP以及STA+AP混合工作模式，可适配不同的组网需求，硬件层面预留了复位、使能控制引脚，方便用户主控芯片对模块进行状态控制，降低待机功耗。设计过程中充分考虑了量产装配的工艺性，所有贴片元器件的封装间距满足回流焊的工艺要求，避免出现连锡、虚焊的问题，PCB板边缘预留了工艺边定位孔，适配SMT产线的传送定位需求。在实际选型应用时，需要注意模块的供电范围，供电引脚的走线需要做加粗处理，减少电源纹波对射频电路的干扰，模块底部不建议布置过高的元器件，保证模块贴装后与底板之间留有足够的散热间隙，长时间连续工作时的热量能够通过PCB铜箔自然散出，无需额外加装散热结构。这类小型通信模块的结构设计核心是在极小的板卡空间内平衡射频性能、装配便利性与生产工艺性，既要保证电气性能达标，也要兼顾终端用户的安装使用习惯，降低二次开发的结构适配成本。
