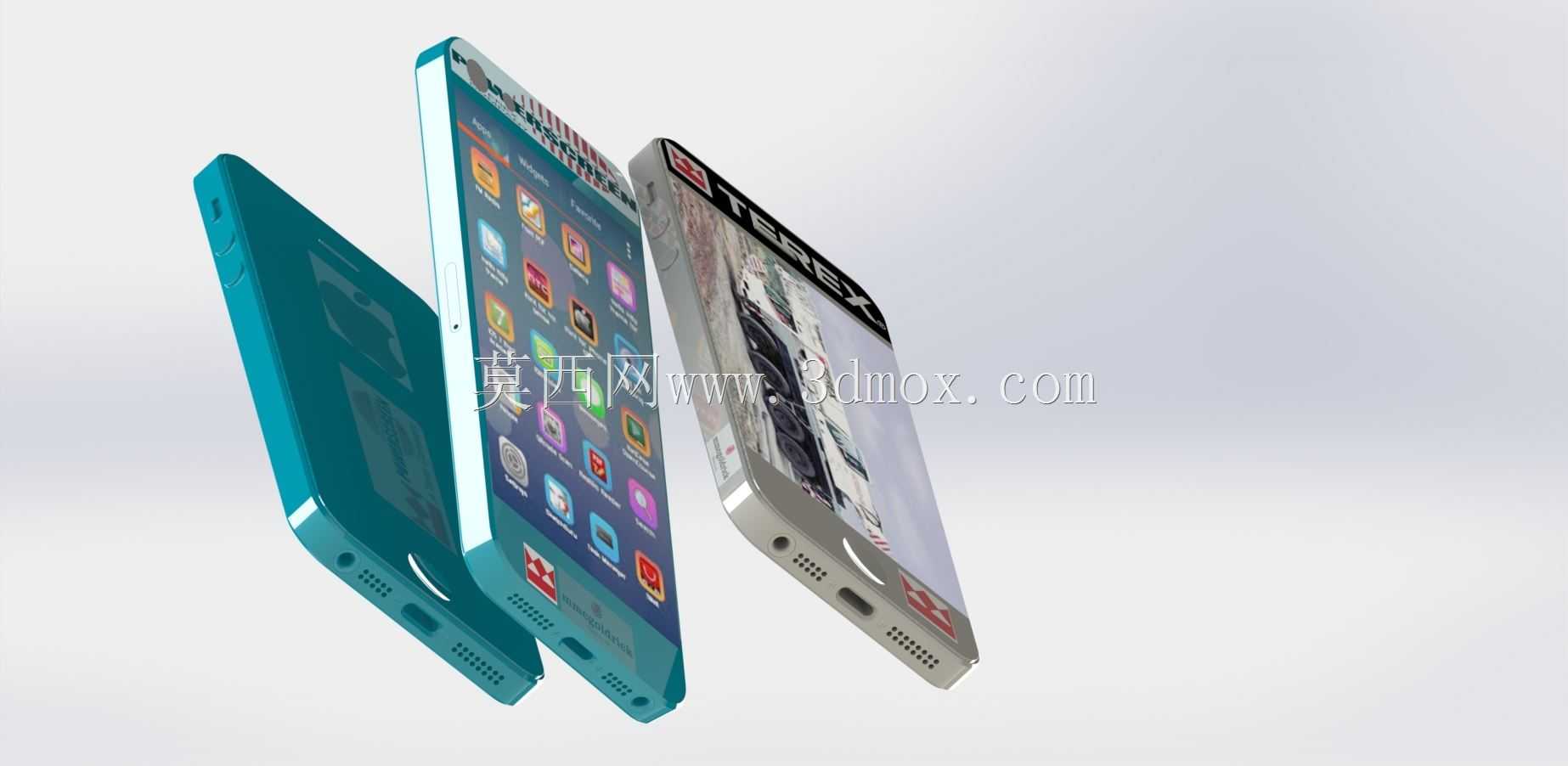

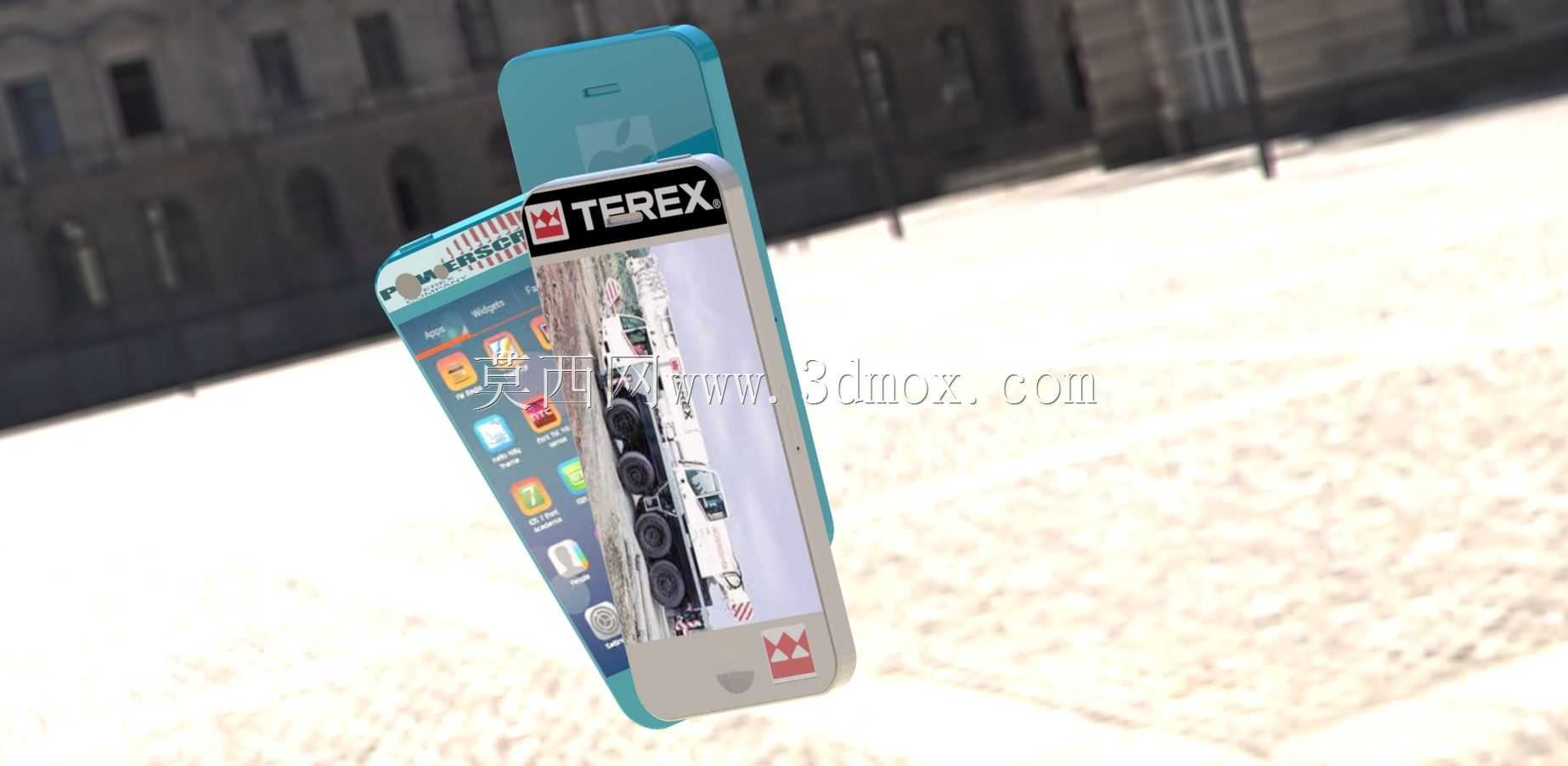

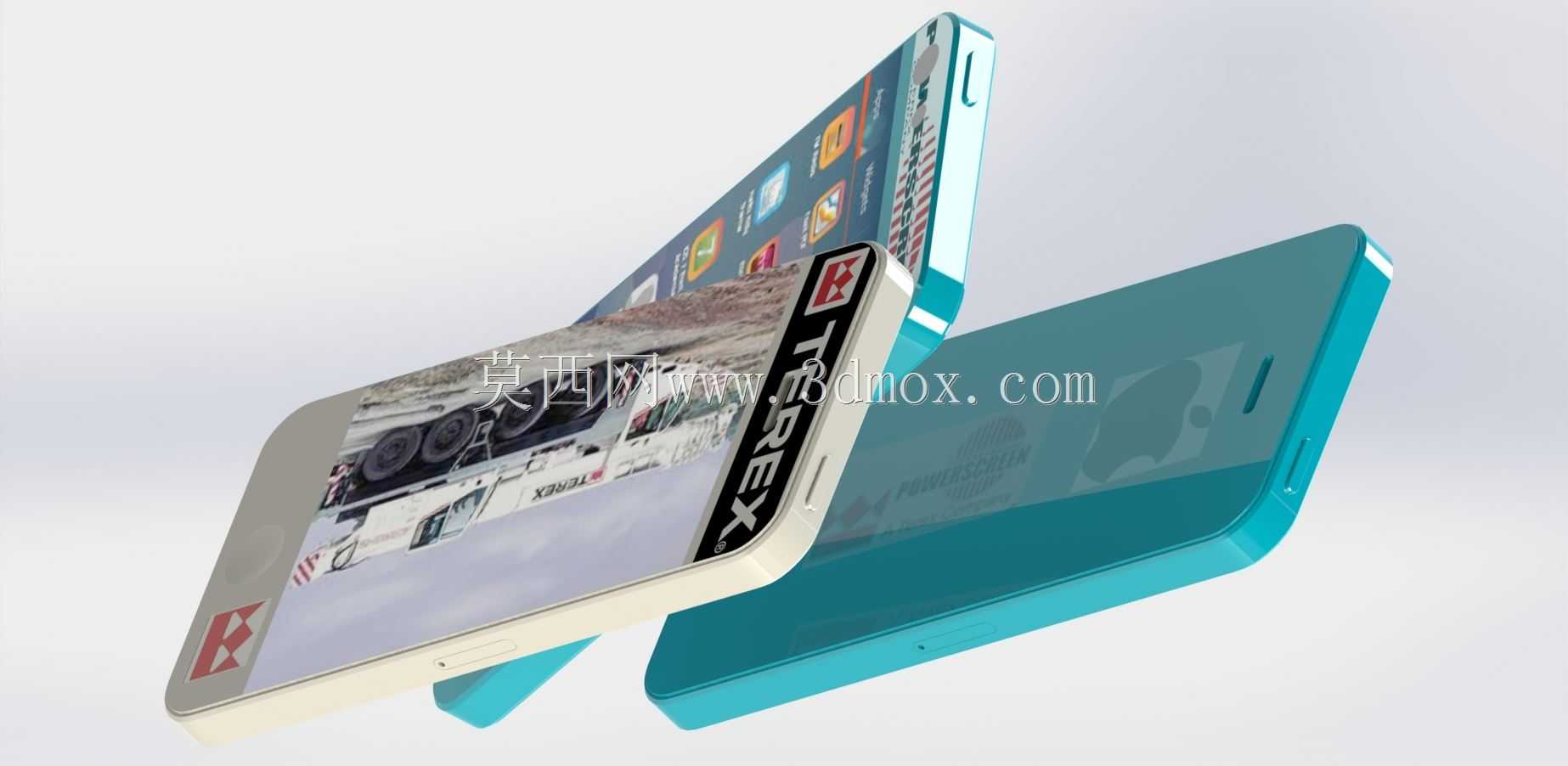

直板智能手机外观结构三维数模

本次构建的直板智能手机三维数模，完全围绕消费电子领域手持通讯终端的实际开发需求搭建，可直接用于产品外观评审、结构干涉校验、配套配件开发等多个工程环节。从实际应用场景来看，这类直板触控手机是当前个人移动通讯的主流载体，覆盖日常通讯、移动办公、影音娱乐、移动支付等多元使用场景，建模过程中充分考虑了单手握持的人机工程边界，整机厚度控制在8mm以内，机身宽度适配多数成年用户的掌宽范围，侧边按键的位置设置在拇指自然握持可触及的区域，避免日常使用时的误触问题。数模完整还原了直板手机的典型结构布局，正面覆盖全贴合触控显示区域，顶部预留前置成像模组、受话器的安装位，底部设置麦克风拾音开孔，侧边集成音量调节、电源触发的实体按键结构，背部设置主成像模组、补光灯的安装凸台，机身底部预留充电接口、扬声器出声孔的排布空间，所有开孔位置均做了壁厚加强处理，避免日常使用中磕碰导致的结构开裂问题。设计过程中优先考虑了整机的装配逻辑，机身中框采用一体化成型的结构思路，前后盖板与中框的配合间隙控制在0.1mm以内，既保证外观面的接缝均匀度，也为后续装配环节的公差预留了调整空间；内部腔体的划分充分考虑了主板、电池、成像模组的堆叠需求，电池仓的尺寸边界适配主流大容量锂电芯的规格，主板固定位预留了螺丝柱的安装空间，所有内部筋位的设置均兼顾结构强度与整机减重需求，避免不必要的材料冗余。从安装边界来看，整机外轮廓的圆角半径做了统一规范，所有外露边角均做R角过渡处理，既提升握持时的触感，也能降低跌落时的应力集中问题；机身背部的摄像头凸台高度控制在1.2mm以内，凸台周边做了斜角过渡，避免日常放置时凸台边缘出现过度磨损。数模的外观曲面均做了G2连续处理，保证后续做外观渲染、手板制作时曲面过渡顺滑无折痕，侧边的按键做了独立的分体结构，可直接用于按键手感的模拟测试，验证按键行程与回弹空间的合理性。对于配套开发环节来说，这个数模可直接用于手机保护壳、钢化膜、桌面支架等周边配件的结构设计，通过数模的外轮廓数据可直接提取配件的配合尺寸，减少后续配件开发过程中的测绘环节，缩短配套产品的开发周期。建模过程中所有结构均按照实际量产的工艺要求做了工艺性校验，比如中框的拔模角度设置符合注塑或者CNC加工的工艺要求，外观面的脱模斜度均匀，避免量产时出现粘模、拉伤等工艺缺陷，所有内部卡扣的配合量均按照常用塑胶件的卡扣设计规范设置，保证装配后的连接可靠性，同时也方便后续售后环节的拆机维修。
