铰链安装式可调门挡限位结构

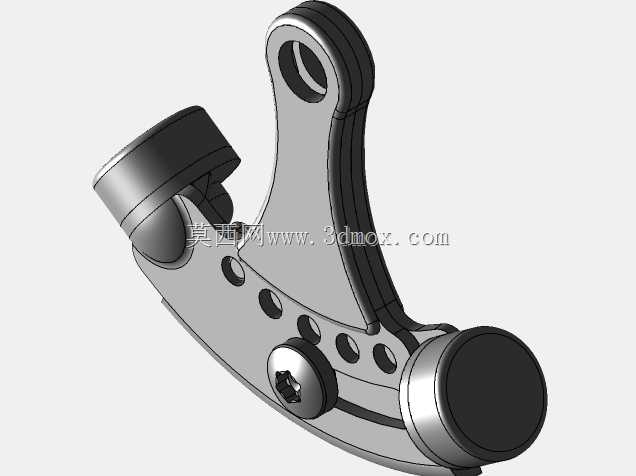

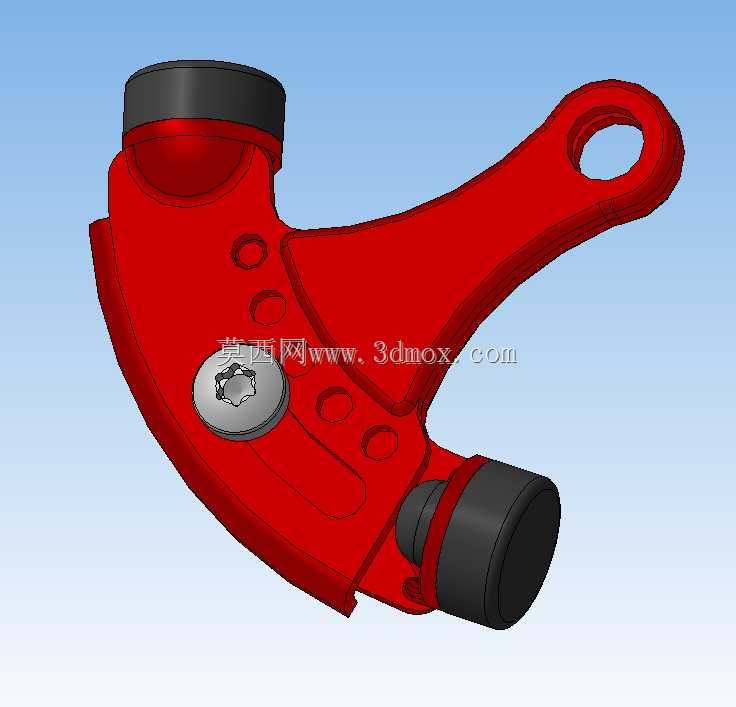

　　这款可调门挡主要适配各类室内平开门、工业设备防护门的铰链侧安装场景，区别于传统地面安装或墙面安装的门挡结构，它直接固定在门体铰链转轴位置，不会破坏地面铺装或墙面饰面，也不会因为地面高差、墙面管线排布影响安装点位选择，尤其适合精装空间、洁净车间、设备舱门这类对安装面完整性有要求的使用场景。从功能设计上看，它采用弧形摆臂结构，整体轮廓贴合门体铰链转动的圆弧轨迹，摆臂两端设置的缓冲挡头采用高耐磨弹性材质，在门体开启到设定角度时，挡头会先接触门框对应限位面，通过弹性形变吸收开门冲击力，避免硬碰撞产生的噪音与结构损伤，同时不会出现传统门挡长期受冲击后松动移位的问题。结构上预留的多组调节孔位，可根据实际需要的开门限位角度调整安装固定位置，

　　适配90度以内不同开启角度的限位需求，中间的紧固螺丝采用沉头内六角设计，安装后螺丝头部不突出结构表面，不会剐蹭门体或走线，摆臂末端的铰接孔直接套入铰链侧的固定销轴，不需要额外在门体上打孔攻丝，安装时仅需松开铰链侧的固定螺母，套入该结构后再锁紧即可完成装配，大幅降低现场安装的加工工作量。从安装边界来看，整体结构厚度控制在18mm以内，安装后不会突出门体侧边过多，不会影响门体与门框之间的开合间隙，两端缓冲头的突出高度经过匹配计算，在门体转动到限位位置时，缓冲头的压缩量控制在3mm左右，既可以保证缓冲效果，也不会因为过度压缩导致弹性件过早老化失效。设计过程中充分考虑了不同规格铰链的适配性，铰接孔的直径适配市面主流的民用门、

　　工业柜门铰链销轴尺寸，摆臂的弧度经过运动仿真验证，在整个门体开合行程中不会与铰链本身、门体封边结构产生运动干涉，表面采用喷塑处理，防锈性能优异，可适应潮湿车间、户外设备舱等复杂使用环境，长期使用不会出现漆面脱落、锈蚀卡滞的问题。
