科幻影视道具压缩相位步枪结构设计

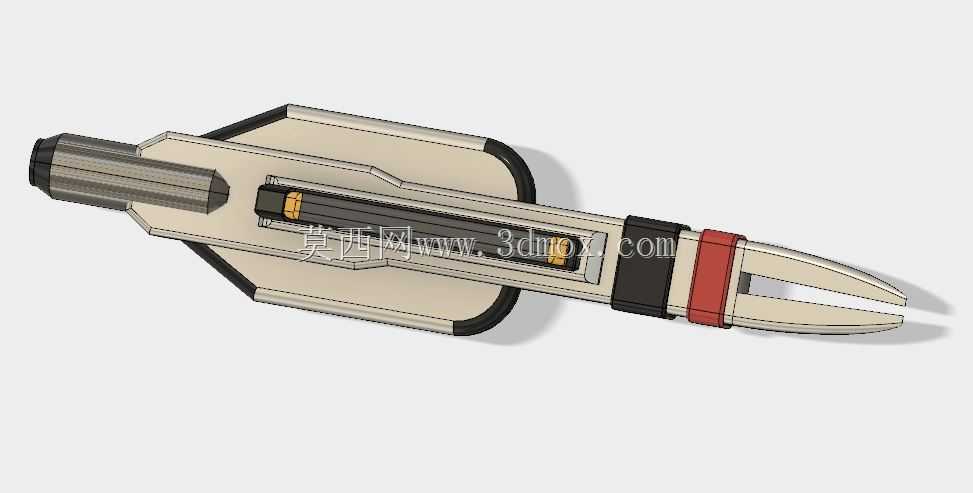

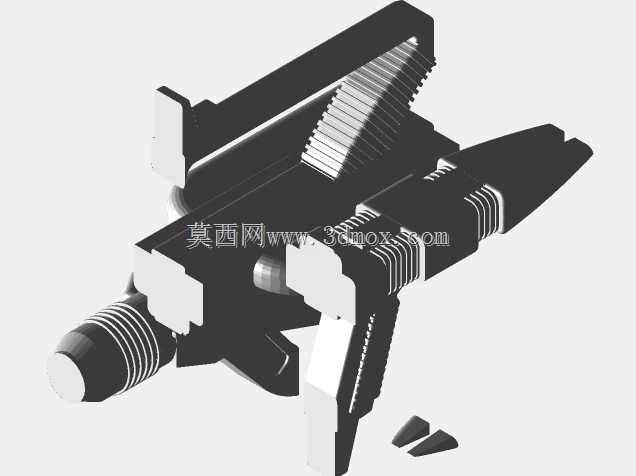

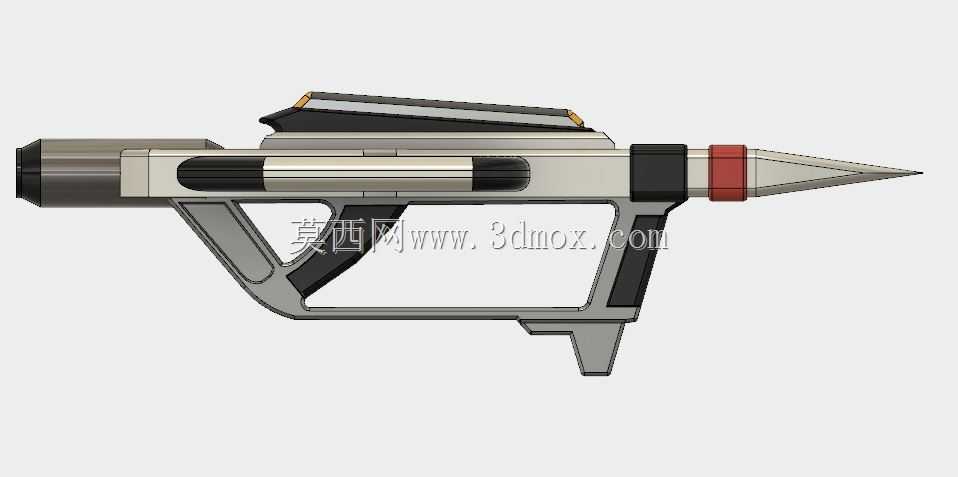

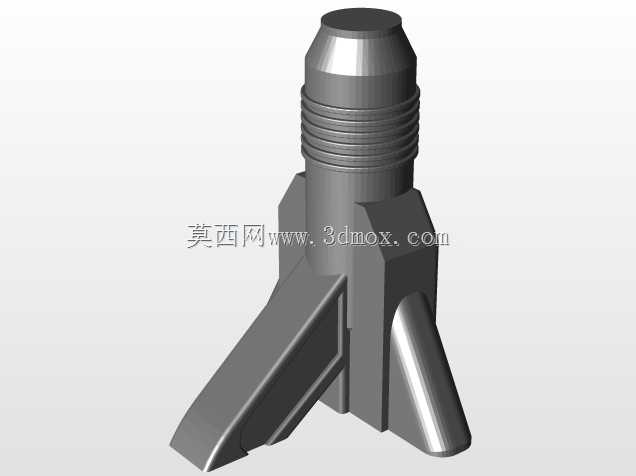

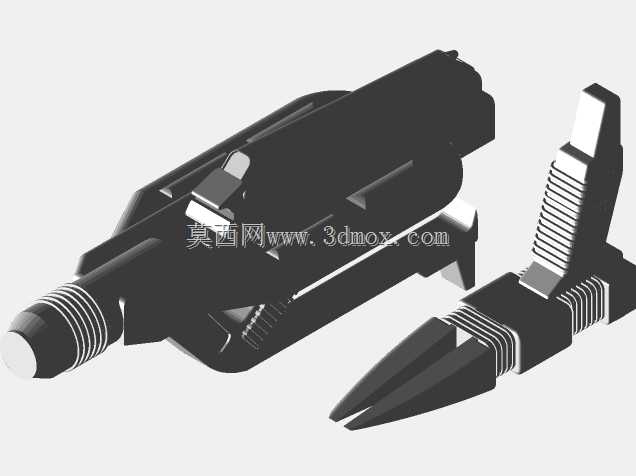

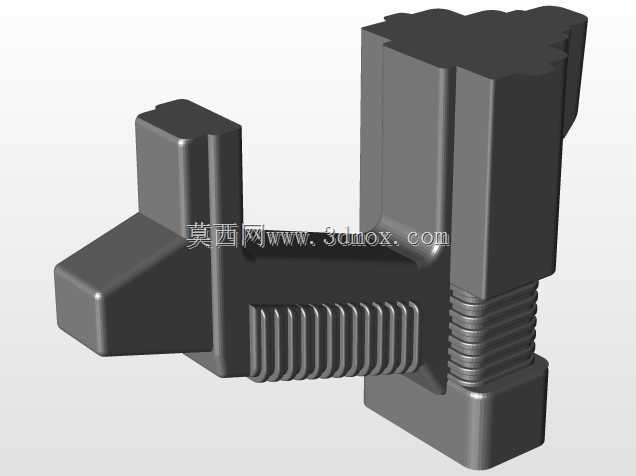

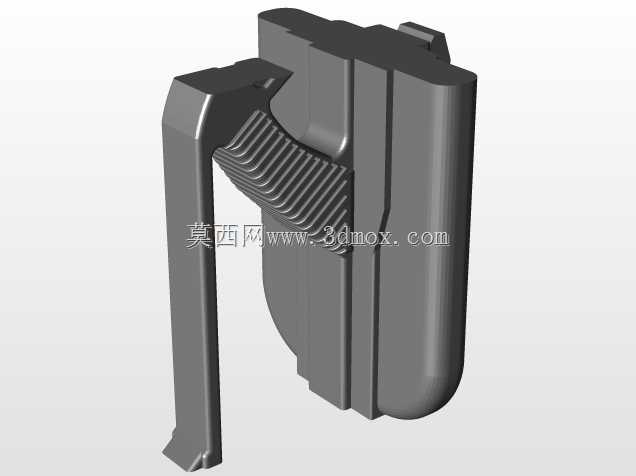

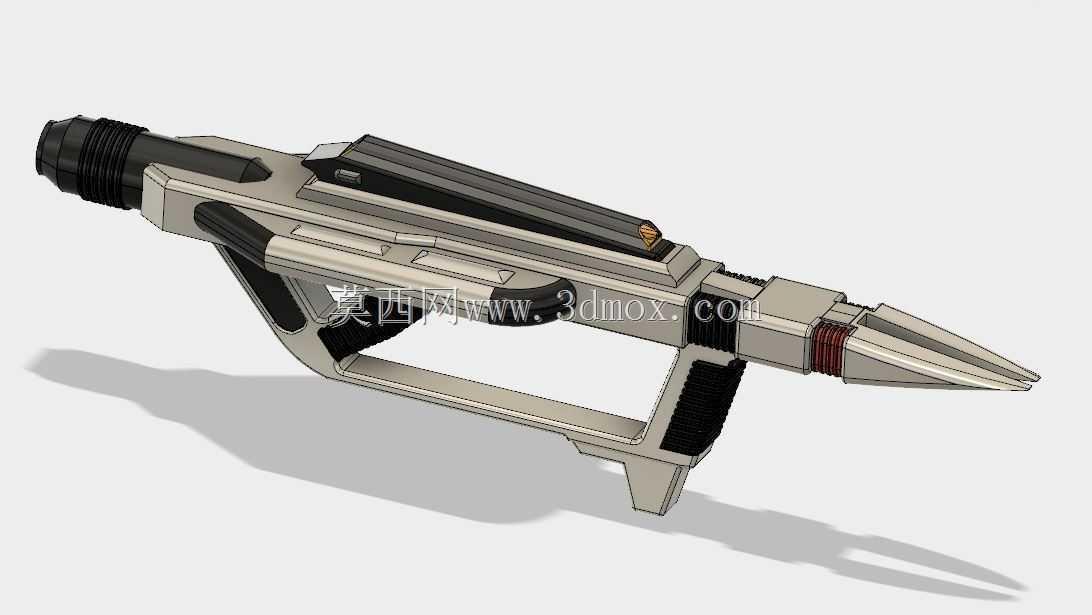

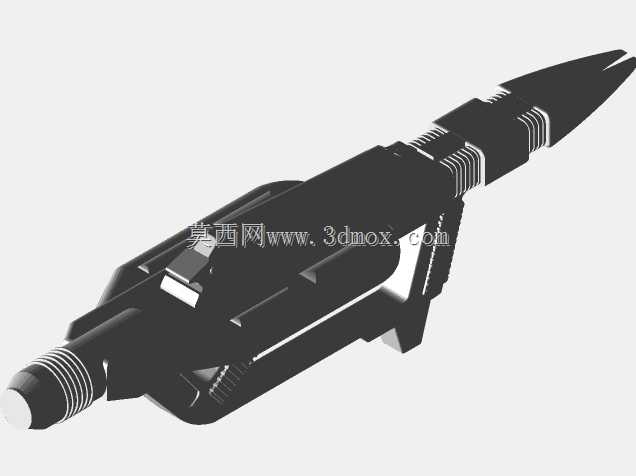

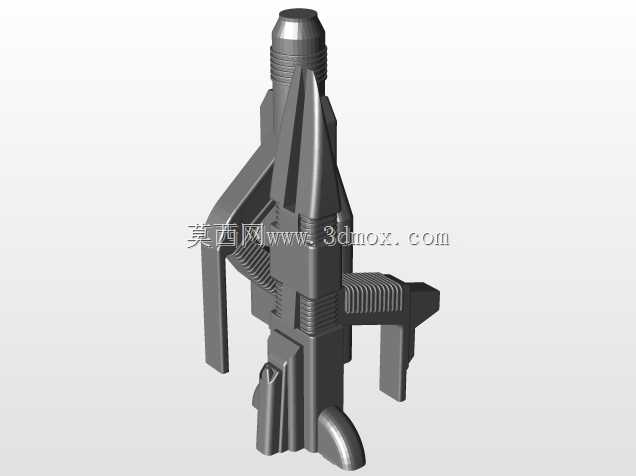

该道具模型面向科幻影视实景拍摄、线下主题展陈、IP衍生手办开发场景设计，整体结构兼顾视觉辨识度与实体制作落地性，区别于常规写实枪械的结构逻辑，在科幻设定框架下完成了功能分区的合理化排布。从结构分区来看，模型整体分为前端能量输出段、中部握持承载段、后端储能供能段三个核心模块，前端锥形输出端设置环形限位凸台，可适配不同场景下的发光组件加装需求，凸台后侧的环形隔层采用双色分件设计，无需后期喷涂即可实现视觉分层效果，降低实体制作的后处理成本。中部握持区域采用镂空式框架握把结构，握把的倾斜角度经过人体工学校核，适配165-185cm身高人群的单手握持姿态，握把与主体框架的连接位置设置加厚承力筋，当采用光敏树脂3D打印制作时，可避免握持位置出现受力断裂问题；主体上侧的外置模块采用斜切式轮廓设计，模块边缘设置0.8mm的倒角处理，既还原科幻设定中的硬质装甲质感，也能避免实体制作后锐边划伤操作人员。后端的储能舱段采用圆柱式腔体结构，腔体壁厚设置为2mm，可内置配重块调整整枪重心，让实体道具握持时的重心落在握把靠前20mm位置，提升手持操作的真实感。设计过程中针对不同制作场景预留了拆分方案，整体式模型可直接用于渲染展示、小尺寸光固化打印场景，四件拆分版本则适配FDM大尺寸打印、玻璃钢翻模等制作工艺，拆分位置均设置在视觉非关键面，拼接缝隙可通过常规填缝工艺处理，不会破坏整体外观完整性。针对部分制作场景的尺寸适配需求，模型整体结构按1.5倍缩放比例做了参数校核，缩放后各部位的壁厚、筋位厚度仍能满足实体制作的强度要求，无需二次调整结构参数，可直接导入切片软件完成生产前处理。各部件的连接位置均设置了定位止口，拼接时无需额外校准即可保证装配精度，减少后期打磨调整的工作量。
