叉架类连接支撑机械零件结构设计

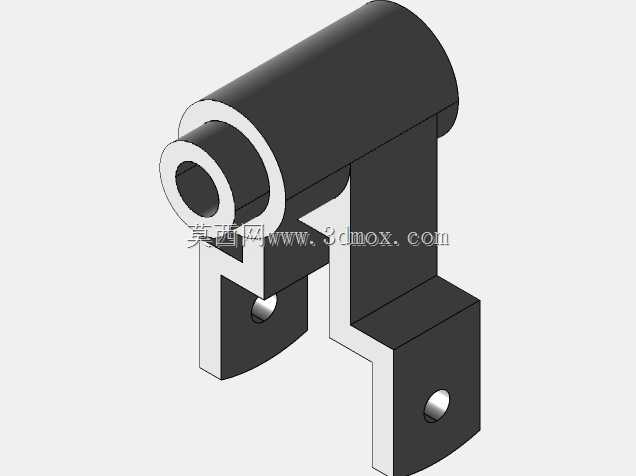

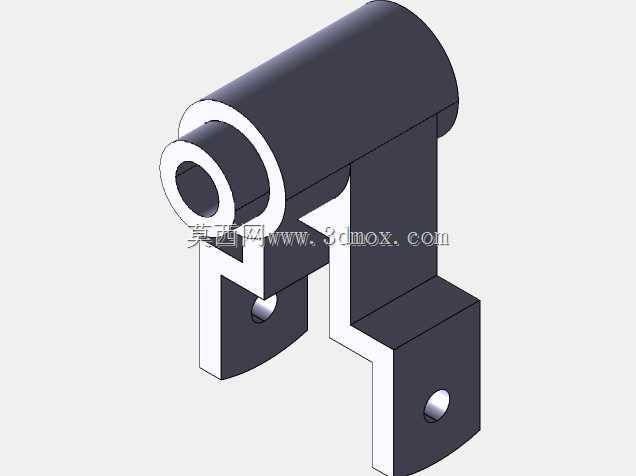

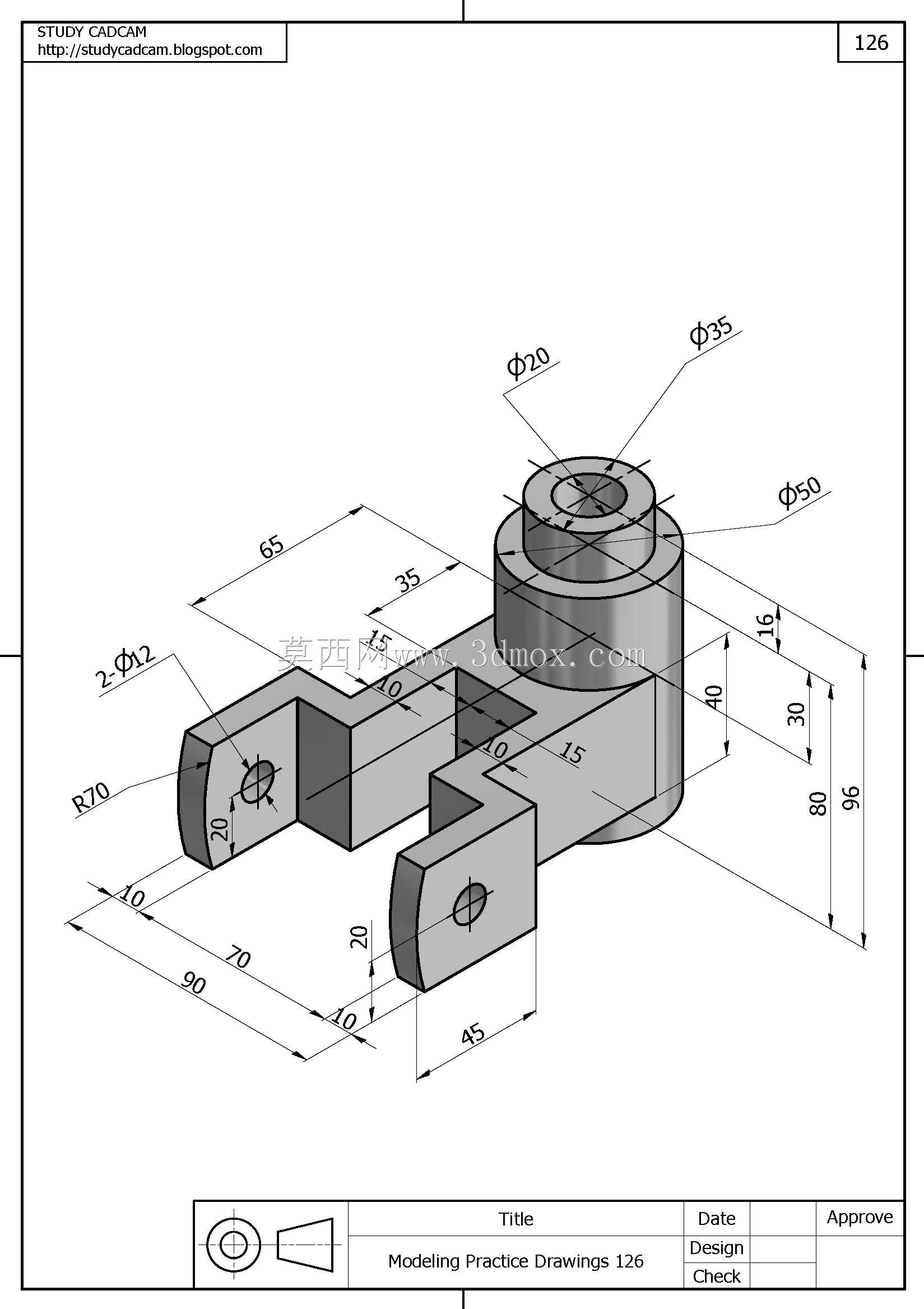

这类叉架类零件在轻工自动化输送线、小型工装夹具的定位机构中十分常见，主要承担轴类部件的承载与相邻执行件的连接传动作用，零件上部的同轴阶梯孔结构，用于穿装定位转轴，孔段的不同直径设计分别适配转轴的配合轴颈与端部限位挡圈的安装空间，避免转轴工作时出现轴向窜动，同时阶梯结构也能减少配合面的加工面积，降低精加工成本。下部两个对称的叉形耳板是核心的连接部位，耳板上开设的同轴通孔用于穿装铰接销轴，可与摆杆、连杆类传动件形成转动副，耳板端部的圆弧过渡设计，能够避免铰接件摆动过程中与零件本体发生运动干涉，同时圆弧结构也能分散耳板根部的应力集中，在承受交变铰接载荷时降低开裂风险。从尺寸边界来看，零件整体沿轴向的总长度控制在96mm，上部轴座的最大外圆直径为50mm，两个耳板的外侧间距与内侧开档尺寸经过匹配设计，刚好适配常用规格的连杆端部接头宽度，安装时无需额外加调整垫片即可保证铰接间隙在合理范围内。设计过程中，首先要确定上部轴孔与下部铰接孔的中心距，这个尺寸直接决定了相连传动件的运动行程，中心距的公差需要控制在±0.1mm以内，避免传动出现卡滞或行程不足的问题。耳板与上部轴座连接的过渡部位采用了斜面加筋的结构形式，相比直角连接结构，抗扭刚度提升近30%，能够承受传动过程中产生的侧向弯矩，不会因为长期受载出现连接部位变形。零件上的两个小孔为工艺定位孔，在铣削加工、钻孔工序中可作为装夹定位基准，保证各孔系的位置度符合装配要求，同时也可作为后期维护时的拆装顶丝孔使用。这类零件通常采用45号钢模锻成型后再进行机加工，表面做发黑处理提升防锈能力，在低速轻载的传动场景中，也可采用铸铝合金材质降低整体机构重量，适配对自重有要求的移动工装设备。实际装配时，上部轴孔与转轴采用H7/h6的间隙配合，保证转轴转动顺畅，下部铰接孔与销轴采用H8/h7配合，兼顾转动灵活性与连接刚性，安装前需要去除各孔口的毛刺飞边，避免装配时刮伤配合面影响装配精度。
