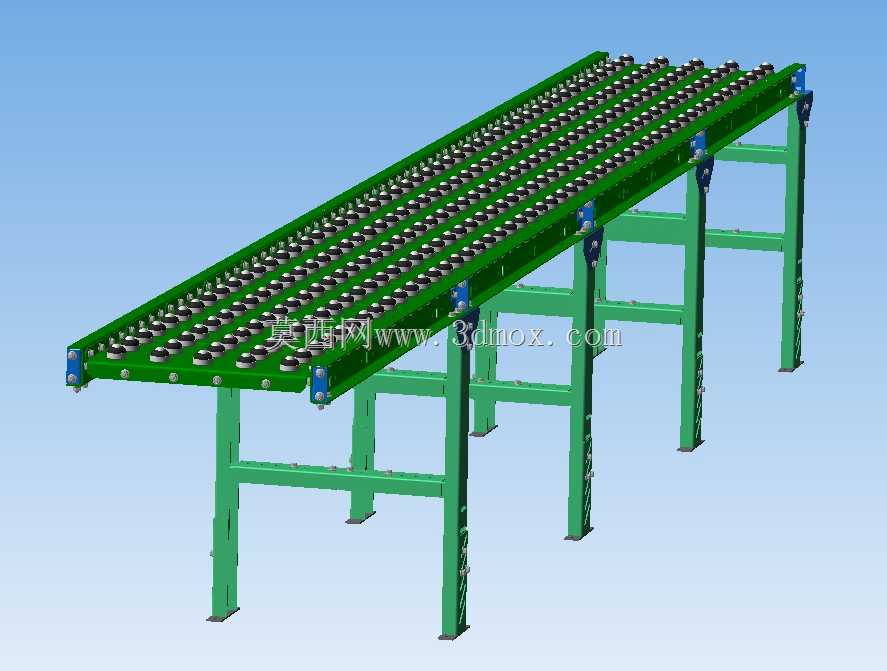

带滚珠轴承的三段式滚珠输送机架结构

这类三段式滚珠输送段，常被布置在生产流水线的过渡接驳、人工分拣工位、物料转向调整区段，相比普通滚筒输送线，其台面密布的万向滚珠可以让操作人员以极小的推力改变物料的行进方向，在电子组件装配、轻型包装箱转运、钣金件工序间流转场景中适配性极强，尤其适合需要频繁调整物料摆放角度、多线汇流分料的工位布局。从结构设计逻辑来看，整体采用三段分体式台面拼接方案，每段台面的滚珠排布密度经过载荷校核，单颗滚珠配套内嵌式滚珠轴承，转动阻力小，不会出现卡滞划伤工件底面的问题，三段拼接的结构既可以适配现场不同长度的安装空间，也能在单段台面出现磨损时单独更换，降低后期维护成本。支撑腿采用可调脚杯结构，可根据现场地面平整度调整整体台面水平度，腿间的横向横撑采用型材螺栓连接，既保证了整体机架的刚性，避免长距离输送时机架出现晃动变形，也方便现场组装拆卸，不需要复杂的焊接作业。台面侧边设置的连接挂板，可以直接和上下游的输送线段、挡边机构、扫码工位支架对接，不需要额外加工转接件。设计时充分考虑了安装边界，支撑腿的底部安装孔位间距适配常规车间的地坪预埋螺栓规格，整体台面高度符合人工操作的人机工程学范围，操作人员站立作业时不需要过度抬臂或弯腰就能轻松推移台面上的物料。滚珠的突出高度经过严格控制，既保证滚珠和物料底面充分接触实现灵活滑动，也不会因为突出过高导致物料放置不稳出现侧翻风险。机架的表面采用喷塑处理，耐磨防锈，适合车间多尘、偶尔有切削液溅落的工作环境。每段台面的框架采用折边钢板一体弯折成型，相比焊接框架的变形量更小，滚珠安装座的孔位采用数控加工，位置精度高，安装后所有滚珠的顶面高度差控制在极小范围内，避免物料在台面上滑动时出现卡顿、高低颠簸的问题。在实际选型应用中，这类输送段不需要额外配置驱动动力，完全依靠人工推送或者上下游线体的物料惯性实现输送，整体结构没有复杂的传动部件，故障率极低，日常维护只需要定期清理滚珠缝隙间的杂物、给轴承补充润滑脂即可，长期使用的维护成本远低于动力滚筒线或者皮带输送线，非常适合轻型物料的短距离转运、工位间缓存、分拣调整作业。
